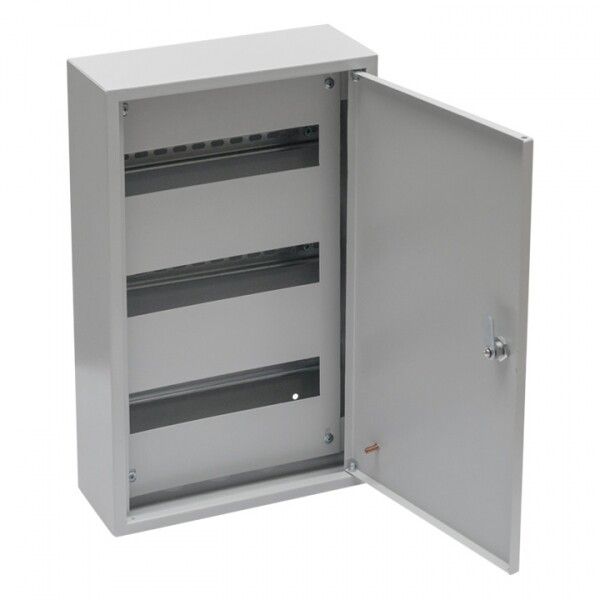

Щит распределительный навесной ЩРН-36 (ВхШхГ) 480х300х120мм IP31 Basic | mb21-36-bas EKF

Щит распределительный навесной ЩРН-36 (480х300х120) IP31 Basic от EKF - это недорогой, но надёжный вариант для сборки распределительных щитов в условиях с умеренной нагрузкой. Подходит для установки в помещениях, где требуется защита от случайного контакта и пыли, а также фиксированная схема коммутации на 36 модулей. Артикул mb21-36-bas соответствует серии Basic - бюджетному решению от EKF.

Назначение и область применения

Щит распределительный навесной ЩРН-36 (480х300х120) IP31 Basic предназначен для внутренней установки в сухих помещениях. Его используют для размещения автоматических выключателей, УЗО, реле и другого модульного оборудования в количестве до 36 модулей. Применяется в жилых домах, офисах, административных зданиях, на объектах с невысокими требованиями к защите от внешних воздействий. Не рекомендуется для улицы, сырых помещений или мест с риском механических повреждений.

Технические характеристики

• Количество модулей: 36 (стандартная ширина модуля 17,5 мм)
• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием цвета RAL 7035 (серый)
• Количество рядов: 3 (по вертикали)
• Размеры: 480×300×120 мм (Ш×В×Г)
• Тип замка: цилиндровый, с возможностью установки ключа
• Тип крышки: с вырезом под указатель положения
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C в закрытых помещениях
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-36 (480х300х120) IP31 Basic оснащён одной DIN-рейкой, установленной по всей глубине корпуса. Монтаж осуществляется открытым способом - на стену с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используйте саморезы или анкеры подходящего диаметра. Корпус не требует предварительной подготовки поверхности, кроме обеспечения плоскости и прочности основания. Глубина 120 мм позволяет разместить большинство стандартных устройств, включая двухполюсные автоматы и УЗО. Обратите внимание: внутри корпуса отсутствуют поводки заземления и монтажный комплект - их необходимо докупить отдельно.

Безопасность и стандарты

Щит распределительный ЩРН-36 (480х300х120) IP31 Basic соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 исключает доступ к токоведущим частям при случайном прикосновении пальцами или инструментами диаметром менее 2,5 мм. Цилиндровый замок препятствует неквалифицированному доступу. Напряжение 380 В и ток 125 А позволяют использовать щит в трёхфазных сетях с максимальной нагрузкой, соответствующей нормам ПУЭ. Однако из-за ограниченной степени защиты IP31 он не подходит для влажных сред или мест с повышенным уровнем запылённости.

Преимущества

• Высокая вместимость: 36 модулей позволяют собрать сложную систему защиты без необходимости в нескольких щитках
• Надёжная стальная конструкция: корпус устойчив к деформации при правильной установке
• Фиксированный размер: совместим со всеми типовыми модульными устройствами
• Цилиндровый замок: обеспечивает безопасность и возможность контроля доступа
• Цена ниже, чем у серий PROxima и Premium, при сохранении базовой функциональности

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя, брызг и пыли в значительных объемах
• Отсутствие поводков заземления и монтажного комплекта требует самостоятельной комплектации
• Тонкий металл корпуса снижает ударопрочность - не подходит для мест с риском механических повреждений
• Нет маркировочных наклеек - все обозначения должны выполняться самостоятельно
• Не рассчитан на длительную работу при температурах выше +40C или в условиях постоянной влажности

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Подъездный щит в многоквартирном доме
• Распределительный щит на этаже с группами освещения и розеток
• Автоматизация бытовых приборов в коттедже
• Временные объекты с минимальными требованиями к защите

Практические советы

• Перед монтажом проверьте, что глубина 120 мм достаточна для ваших аппаратов - особенно если используются крупные УЗО или дифавтоматы
• Используйте термостойкие провода сечением не менее 16 мм2 для входа 125 А
• Обязательно проложите заземление отдельным проводником к клемме корпуса - она есть, но без поводка
• Для удобства обслуживания размещайте часто используемые устройства в первом ряду
• Щит распределительный ЩРН-36 (480х300х120) IP31 Basic - хорошее решение, если нужна экономия, но важна надёжность; если требуется больше защиты - выбирайте серию PROxima
