Корпус металлический ЩРв-24з-3 58 УхЛ3 IP31 (395х310х120) TREND | MKM14-V-24-31-TW IEK

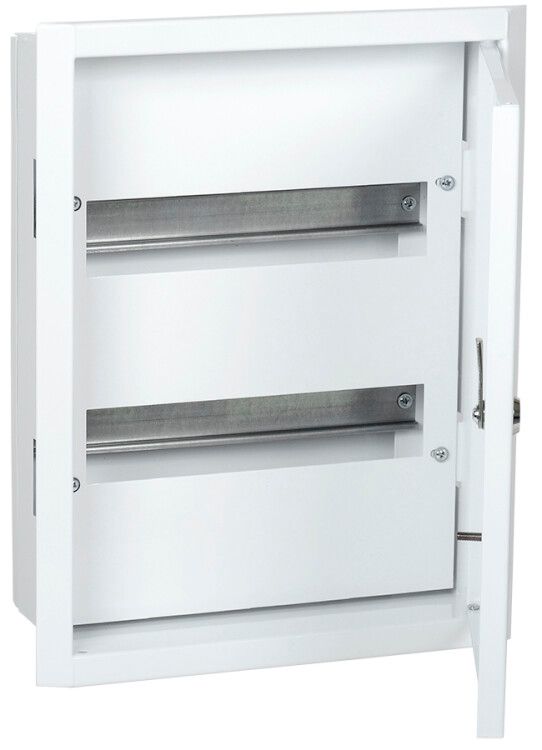

Корпус металлический ЩРв-24 IP31 (395×310×120) белый TITAN 3 IEK - это встраиваемый распределительный щит из стали с защитой IP31, рассчитанный на 24 модуля DIN. Подходит для монтажа в стенах квартир, офисов и частных домов. Артикул mkm14-v-24-31-tw соответствует серии TITAN 3 IEK.

Назначение и область применения

ЩРв-24 IP31 TITAN 3 IEK предназначен для внутренней установки в стеновые ниши и используется для компоновки автоматических выключателей, УЗО, реле и других устройств в системах электроснабжения. Применяется в жилых помещениях, административных зданиях и малых коммерческих объектах. Подходит для группового распределения электроэнергии по этажам, комнатам или зонам.

Технические характеристики

• Количество модулей DIN: 24 (стандарт 17,5 мм каждый)
• Габариты корпуса: 395 × 310 × 120 мм (Ш×В×Г)
• Глубина монтажа: 125 мм - позволяет устанавливать в стены с минимальным запасом
• Материал корпуса: сталь с порошковым покрытием
• Цвет: белый
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикального капельного конденсата
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Номинальный ток: 100 А - максимальный допустимый ток через входную шину
• Наличие DIN-рейки: да, две планки для фиксации аппаратов
• Тип крышки: закрытого типа, плотно прилегает к раме
• Материал двери: металл, усиленная конструкция
• Наличие замка: да, одноключевой
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩРв-24 IP31 TITAN 3 IEK рассчитан на скрытую установку в стену. Для монтажа требуется подготовить нишу глубиной не менее 125 мм. Корпус крепится к стене с помощью анкеров или дюбелей через отверстия в задней стенке. DIN-рейки уже установлены - достаточно зафиксировать устройства на них. Кабели заводятся через предварительно просверленные отверстия в боковых или нижних стенках. Не рекомендуется использовать для открытой установки - отсутствует защита от механических повреждений и осадков.

Безопасность и стандарты

ЩРв-24 IP31 TITAN 3 IEK соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-237/19. Защита IP31 исключает попадание крупных инородных частиц и конденсата сверху, что важно для помещений с нормальной влажностью. Наличие замка обеспечивает контроль доступа к внутренним элементам. Материал корпуса - сталь с антикоррозийным покрытием - снижает риск возгорания при перегрузках.

Преимущества

• Оптимальная глубина 125 мм - легко встраивается даже в тонкие стены
• Высокая прочность стального корпуса - выдерживает нагрузки при длительной эксплуатации
• Белый цвет - гармонирует с интерьером, маскирует следы эксплуатации
• Фиксированные DIN-рейки - ускоряют сборку и минимизируют ошибки монтажа
• Запираемая дверца - предотвращает случайное вмешательство
• Подходит для массового использования - сертифицирован для проектного применения

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или пыли
• Не рекомендуется для помещений с высокой влажностью (бани, прачечные) - возможна коррозия при постоянном конденсате
• Не содержит встроенных клеммных колодок - все соединения выполняются самостоятельно
• Комплектация некомплектная - требует самостоятельного приобретения DIN-устройств, проводов, крепежа
• Номинальный ток 100 А ограничен входной шиной - не подходит для мощных промышленных щитов выше этого значения

Примеры использования

• Главный распределительный щит в квартире с 2–4 комнатами
• Щит на этаже многоквартирного дома для группы потребителей
• Распределительный щит в офисе или магазине с несколькими световыми и розеточными контурами
• Автоматизация системы освещения в коттедже с использованием УЗО и автоматов

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 125 мм с учётом отделочных слоёв
• Используйте кабельные вводы с герметичными резиновыми кольцами для сохранения степени защиты IP31
• При установке нескольких щитов рядом - оставляйте зазор 5–10 см для теплоотвода и обслуживания
• Для увеличения надёжности соединений используйте наконечники на медных проводах
• ЩРв-24 IP31 TITAN 3 IEK совместим с любыми стандартными модульными устройствами 17,5 мм - выбирайте продукцию IEK или аналоги с одинаковым шагом
• Не забудьте подписать схему внутри щита - это ускоряет диагностику и ремонт
