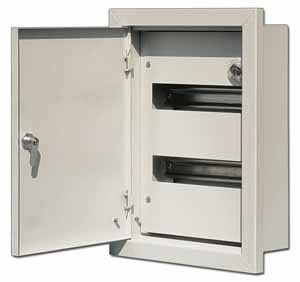

Корпус встраиваемый ЩРВ-24 430х330х120 24мод. IP31 метал. DEKraft 30102DEK APC

Корпус встраиваемый металлический 430х330х120 24 модуля IP31 ЩРВ-24 от DEKraft - это надёжный распределительный щит для скрытой установки в стену, предназначенный для компактного размещения 24 модульных устройств. Артикул 30102dek соответствует серии ЩРВ и подходит для слаботочных и силовых систем в помещениях с умеренным климатом.

Назначение и область применения

ЩРВ-24 используется как распределительный щит для монтажа автоматических выключателей, УЗО, реле, счетчиков и другой модульной аппаратуры. Подходит для установки в жилых, офисных и промышленных объектах - например, в этажных щитовых, подъездных распределительных пунктах, на производстве. Благодаря скрытому монтажу обеспечивает эстетичный вид и защищённую среду для электрооборудования.

Технические характеристики

• Размеры корпуса: 430×330×120 мм (В×Ш×Г)
• Глубина монтажа: 105 мм - требует подготовки ниши в стене именно такой глубины
• Количество модулей: 24 (по 18 мм каждый, два ряда)
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Цвет: RAL 7035 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - рассчитан на однофазные сети
• Количество вводов: 6 - три отверстия диаметром 36 мм сверху и три снизу
• DIN-рейка: есть, две штанги для крепления модулей
• Замок: да, с ключом, предотвращает несанкционированный доступ
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Комплектность: некомплектный - внутри только корпус, рейки, клеммы, замок; всё остальное (автоматы, провода, шины) - отдельно

Совместимость и монтаж

ЩРВ-24 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа требуется:

• Подготовить нишу в стене размером минимум 430×330×120 мм - корпус не выступает за поверхность стены
• Обеспечить свободный доступ к вводным отверстиям (сверху и снизу) для прокладки кабелей
• Использовать кабельные вводы подходящего диаметра (до 36 мм) - отверстия не оснащены герметиками, их необходимо уплотнить самостоятельно
• Закрепить корпус анкерами или дюбелями в бетоне/кирпиче - пластиковые дюбели недостаточно прочны
• Подключить шины N и PE, которые уже установлены внутри
• Не забыть про заземление: болты на дверце и корпусе позволяют подключить медный провод сечением до 10 мм2

Безопасность и стандарты

ЩРВ-24 изготовлен в соответствии с ГОСТ 14254-96 (защита IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Конструкция исключает случайный контакт с токоведущими частями благодаря сменной фальшпанели, которая закрывает внутреннюю часть после монтажа. Замок на дверце повышает безопасность при обслуживании.

Преимущества

• Высокая механическая прочность - стальной корпус выдерживает нагрузки и удары
• Чётко продуманная геометрия - два ряда по 12 модулей обеспечивают удобную организацию проводки
• Готовые места для крепления шин N и PE снижают время сборки
• Фальшпанель позволяет скрывать неэстетичные части проводки при внешнем осмотре
• Вариант ввода кабелей сверху и снизу - гибкость при прокладке трасс

Ограничения применения

• IP31 не подходит для влажных помещений, улицы, подвалов с постоянной сыростью - возможна коррозия
• Нет встроенных уплотнителей в вводах - требуется самостоятельная герметизация
• Номинальный ток 125 А ограничен входными кабелями - нельзя использовать для мощных трёхфазных систем
• Корпус не предназначен для открытой установки - только скрытая вставка в стену
• Некомплектность - все комплектующие (автоматы, шины, кабели) нужно докупить отдельно

Примеры использования

• Этажный распределительный щит в многоквартирном доме - размещение УЗО, автоматов и счётчика
• Щит управления на участке производства - контроль питания станков и светильников
• Аппаратный пункт в офисе - распределение энергии между серверами, розетками и освещением
• Автономный щит в коттедже - централизованное управление группами розеток и освещения

Практические советы

• Перед монтажом проверьте глубину ниши - корпус требует 105 мм, а сам корпус имеет 120 мм, значит, стена должна быть толще
• Используйте кабельные вводы с резиновыми уплотнителями - особенно если вводы расположены рядом с источниками влаги
• При подключении шин N и PE соблюдайте цветовую маркировку: голубой - N, жёлто-зелёный - PE
• Не перегружайте один ряд - лучше равномерно распределите устройства по двум рядам для лучшей теплоотдачи
• После монтажа обязательно закройте фальшпанель - она не просто декоративна, а препятствует попаданию пыли и влаги
• Для работы в условиях высокой запылённости рекомендуются дополнительные фильтры - IP31 не гарантирует защиту от пыли в промышленной среде
