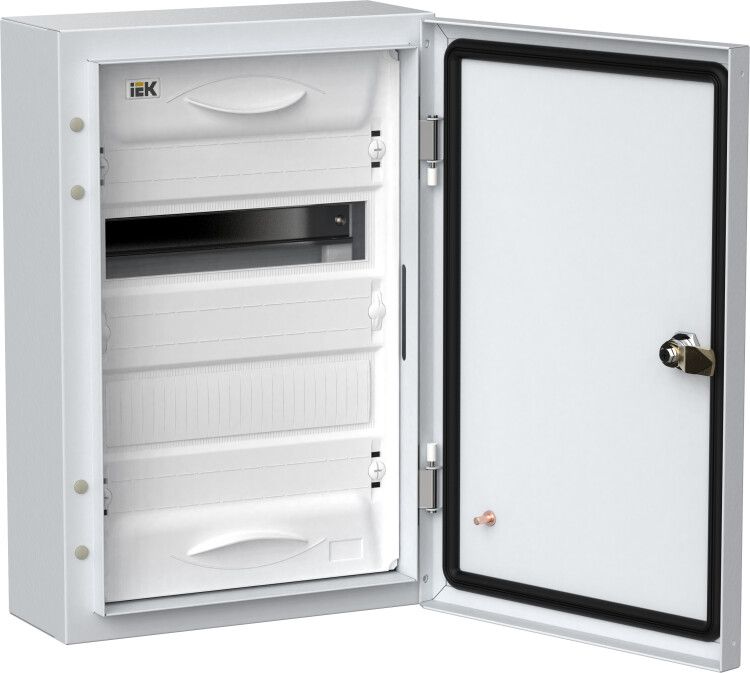

Корпус металлический ЩРн-24 (1х24) 460х310х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-024-54

Корпус металлический ЩРн-24 (1х24) 460х310х140 IP54 белый (одна дверь) от бренда IEK предназначен для установки внутри помещений и служит основой для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-n-024-54 соответствует серии TITAN и обеспечивает надежную защиту оборудования от пыли и влаги.

Назначение и область применения

Корпус ЩРн-24 используется для монтажа распределительных щитов в помещениях с нормальной влажностью и отсутствием агрессивных сред. Подходит для ввода и распределения электроэнергии в бытовых, коммерческих и промышленных объектах - например, в квартирах, офисах, цехах, на складах. Защищает автоматические выключатели, УЗО, реле и другую модульную аппаратуру от внешних воздействий. Напряжение сети - до 400 В переменного тока.

Технические характеристики

• Количество модулей: 24 (один ряд - 12 модулей, два ряда)
• Габариты: 460×310×140 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• DIN-рейка: встроена, двухрядная, с возможностью крепления модулей
• Тип крышки: закрытого типа, с одной дверью
• Способ монтажа: навесной, на стену
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм (например, автоматы, УЗО, контакторы). DIN-рейка уже установлена - её не нужно крепить дополнительно. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Крепление осуществляется на саморезы или анкеры через кронштейны, предусмотренные в корпусе. Дверь можно перенавесить - слева или справа - для удобства доступа. Кабельный ввод многопозиционный: позволяет провести кабели снизу, сверху или сбоку. Комплектуется шинами PE и N, а также суппортами для их фиксации.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной запылённости и вероятности попадания влаги - например, в подвалах, на лестничных клетках, в производственных зонах. Корпус не содержит острых кромок, что снижает риск травм при обслуживании. Возможна пломбировка фальш-панели для контроля доступа.

Преимущества

• Увеличенное пространство за DIN-рейками - удобно для прокладки и фиксации кабелей
• Отсутствие перегородки между рядами - упрощает прокладку перемычек и соединений
• Съёмная монтажная рама - позволяет легко собирать и проверять внутреннюю схему до установки в корпус
• Перенавешиваемая дверь - адаптируется под расположение щита и направление открывания
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает прямого дождя, снега или постоянного воздействия УФ-излучения
• Не рекомендован для взрывоопасных зон (не имеет взрывозащиты)
• Максимальная нагрузка на DIN-рейку - не более 24 модулей; превышение может вызвать деформацию
• При температурах ниже -25C материал становится хрупче - требуется осторожность при монтаже

Примеры использования

• Распределительный щит в жилом доме - ввод и распределение по комнатам
• Щит освещения в офисном здании
• Автоматический щит управления насосной станцией
• Распределительный пункт на производстве - питание станков и конвейеров
• Щит учета электроэнергии в подвале многоэтажки

Практические советы

• При выборе места монтажа учтите габариты корпуса - 460×310 мм требуют свободного пространства вокруг для открытой двери
• Проверьте посадочные отверстия под кабельный ввод перед прокладкой - они должны соответствовать диаметру вводимых кабелей
• Для долговечности используйте кабели с термостойкой изоляцией - особенно при высоких нагрузках
• При необходимости увеличения количества модулей - выбирайте другие модели серии TITAN (до 216 модулей)
• Не забудьте подключить шины PE и N к контуру заземления - это обязательное требование безопасности
