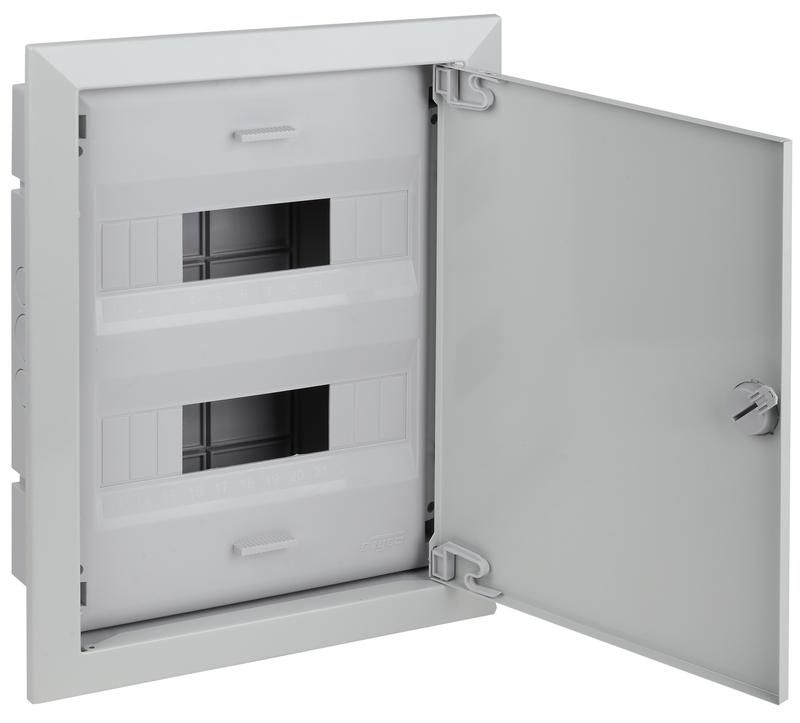

Щиток СП Тусо 24мод. с метал. двер. 430х325х103мм сер. Ruvinil 68124МС TYCO

Щиток с/п на 24 модуля с металлической дверью 430×325×103 мм (серый) от бренда Ruvinil - компактный корпус для установки автоматических выключателей, УЗО и других устройств в распределительной системе. Артикул 68124мс подходит для внутренней и наружной установки в условиях с умеренной запыленностью.

Назначение и область применения

Щиток с/п на 24 модуля с металлической дверью предназначен для сборки и защиты электрооборудования в бытовых, коммерческих и промышленных сетях. Металлическая дверь обеспечивает механическую защиту и предотвращает случайное прикосновение к токоведущим частям. Подходит для монтажа в помещениях с контролируемой средой - например, в этажных щитовых, на производстве, в офисах и жилых домах.

Технические характеристики

• Габариты: 430 × 325 × 103 мм (Ш × В × Г)
• Количество модулей: 24 (стандартная ширина модуля 17,5 мм)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Дверь: металлическая, с замком
• Степень защиты IP54 - защищён от пыли и брызг воды с любого направления

Совместимость и монтаж

Щиток с/п на 24 модуля с металлической дверью совместим со всеми типовыми DIN-рейками 35 мм. Крепление осуществляется через четыре монтажных отверстия на задней стенке. Для удобства проводки предусмотрены входные и выходные кабельные вводы - они уже подготовлены, но требуют установки соответствующих втулок или зажимов. Обязательно проверьте посадочные размеры перед монтажом: глубина 103 мм позволяет разместить устройства до 90 мм в глубину, что важно при использовании габаритных УЗО или АВ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрощитового оборудования. Степень защиты IP54 обеспечивает работу в условиях повышенной влажности и пыли, но не предназначено для постоянного воздействия проливного дождя или погружения. Металлический корпус снижает риск возгорания при перегрузках. Замок на двери исключает доступ посторонних лиц.

Преимущества

• Высокая прочность металлического корпуса против деформаций и ударов
• Удобная система фиксации двери - надёжно закрывается и не открывается самопроизвольно
• Оптимальная глубина для размещения современных модульных устройств
• Порошковое покрытие устойчиво к коррозии и царапинам

Ограничения применения

• Не рекомендуется для установки в местах с постоянным контактом с водой - например, рядом с мойками, в сырых подвалах без вентиляции
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Максимальная нагрузка на DIN-рейку - не более 10–12 кг; избыток тяжёлых аппаратов может повредить крепления
• Отсутствие встроенной вентиляции - при высокой плотности монтажа возможен перегрев

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный пункт на участке с конвейерными линиями
• Автоматизация освещения в административном здании

Практические советы

• Перед монтажом убедитесь, что все устройства помещаются внутри - учтите глубину каждого модуля и наличие перемычек
• Используйте термоусадочные трубки и маркировку для проводов - металл корпуса затрудняет визуальный контроль после закрытия двери
• Для наружной установки выбирайте место с минимальным попаданием осадков и прямым солнечным светом
• Проверьте соответствие размеров двери и рамы - при установке в нишу учитывайте зазоры для открывания
• Артикул 68124мс - один из самых популярных решений в линейке Ruvinil для проектов с ограниченным бюджетом и средними требованиями к защите
