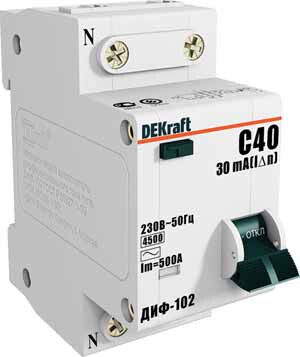

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип AC 4.5кА ДИФ-102 2мод. DEKraft 16003DEK APC

Автоматический выключатель дифференциального тока ДИФ-102 от DEKRAFT - устройство для защиты людей от поражения электрическим током и оборудования от сверхтоков и утечек в однофазных сетях 230 В. Компактный двухмодульный аппарат с коммутируемым нейтральном проводником подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

ДИФ-102 предназначен для защиты человека от поражения электрическим током при утечках через тело (например, при контакте с повреждённой изоляцией или металлическими корпусами приборов). Также он защищает электропроводку и оборудование от последствий замыканий на землю и перегрузок. Применяется в бытовых и промышленных сетях переменного тока 230 В - например, для групповой защиты розеточных контуров, кухонных зон, ванных комнат, насосов, станков и другого оборудования с риском утечек.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка на цепь;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип утечки: AC - реагирует на синусоидальные переменные токи утечки (типичны для бытовой техники);
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, люминесцентные лампы, трансформаторы);
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить аварийный ток короткого замыкания;
• Напряжение: 230 В переменного тока, частота 50/60 Гц;
• Количество полюсов: 1+N - одновременно отключаются фаза и ноль, исключается опасность сохранения потенциала на нулевом проводе;
• Количество модулей DIN: 2 (36 мм шириной) - компактное решение для плотной сборки щита;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для открытого монтажа вне щита;
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные провода до этого размера;
• Глубина монтажа: 72 мм - требуется свободное пространство за DIN-рейкой;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95%;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве нуля или полном отключении питания;
• Способ монтажа: на DIN-рейку типа TS35;
• Подключение: да, с коммутируемым нейтральным проводником - обеспечивает полную изоляцию цепи при отключении.

Совместимость и монтаж

ДИФ-102 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется минимум два свободных модуля в щите. Подключение выполняется согласно маркировке на корпусе: L - фаза, N - ноль, выходные клеммы помечены T. Кабель сечением до 16 мм2 затягивается винтами усилием 0,8–1 Нм - переусиливать нельзя. Обязательно проверьте правильность подключения нуля: если ноль подключен неверно, защита не будет работать даже при наличии утечки. После установки протестируйте кнопкой «T» - она имитирует утечку и должна вызывать отключение.

Безопасность и стандарты

ДИФ-102 соответствует требованиям ГОСТ Р 51327.1-2010 (МЭК 61009-1), ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2) и ГОСТ 51329-99 (МЭК 61543). Эти нормы гарантируют надёжность срабатывания при утечках, механическую прочность и термическую стойкость. Сертифицирован для применения в системах TN-S и TN-C-S. Не используется в IT-сетях без дополнительных мер контроля.

Преимущества

• Компактность: занимает всего 2 модуля, что экономит место в щите по сравнению с аналогами (например, серия ДИФ-101);
• Комбинированная защита: сочетает функции автомата (по перегрузке и КЗ) и устройства дифференциальной защиты (УЗО);
• Отключение нуля: предотвращает опасность «заземления» через нейтраль после отключения;
• Электронная схема: обеспечивает точное и быстрое срабатывание при малых утечках;
• Рекомендован для проектирования: подтверждена совместимость с рекомендованными проектными решениями.

Ограничения применения

• Не работает при отсутствии напряжения на входе - электронный блок нуждается в питании;
• Не реагирует на постоянные токи утечки (DC) или импульсные - для таких задач нужны типы A или B;
• Не предназначен для установки во влажных местах без дополнительной защиты (IP20 - только внутри щита);
• Не следует использовать в сетях с частыми скачками напряжения без стабилизаторов - возможны ложные срабатывания;
• Не подходит для цепей с длительными перегрузками выше 16 А - потребуется другой номинал.

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, блендеры, кофе-машины;
• Щитовая группа для ванной комнаты - защита от пробоя воды на нагревателе или стиральной машине;
• Цепь питания насоса для системы отопления - защита от утечек через изолированные обмотки двигателя;
• Оборудование на производстве: конвейеры, станки с ЧПУ, освещение в цехах с повышенной влажностью.

Практические советы

• Выбирая ДИФ-102, убедитесь, что ваш щит имеет достаточно места - глубина монтажа 72 мм требует свободного пространства за рейкой;
• Никогда не подключайте ноль перед устройством - он должен идти прямо на вход N, а выход N - на нагрузку;
• Проверяйте работу кнопкой «T» ежемесячно - особенно в условиях повышенной влажности;
• Если в цепи есть частотные преобразователи, светодиодные драйверы или ИБП - рассмотрите возможность перехода на тип A вместо AC;
• Для многоквартирных домов используйте ДИФ-102 как вторичную защиту - основную лучше делать на уровне этажного щита с током утечки 100 мА.
