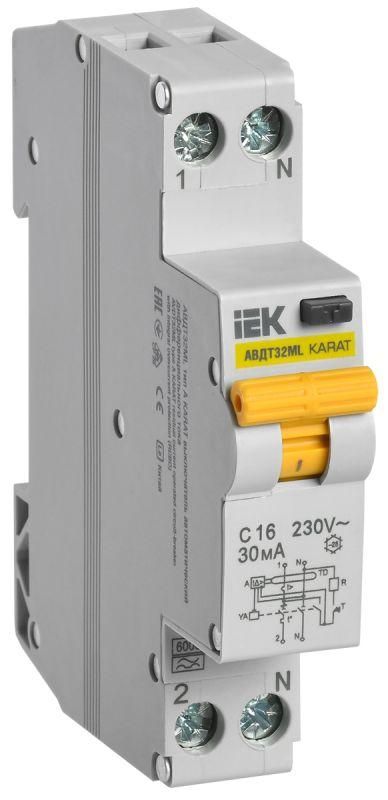

Выключатель автоматический дифференциального тока АВДТ32ML тип A С16 30мА KARAT | MVD12-1-016-C-030-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С16 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения последствий перегрузок и коротких замыканий в бытовых и аналогичных однофазных сетях 230 В. Этот прибор сочетает функции УЗО и автомата в одном модульном корпусе, что делает его удобным решением для установки на DIN-рейку.

Назначение и область применения

АВДТ32ML тип A С16 30мА защищает от утечек тока через человеческое тело - например, при прикосновении к поврежденной изолирующей оболочке оборудования. Он реагирует на переменный ток утечки и импульсный постоянный ток, что важно для современных устройств с импульсными источниками питания (компьютеры, зарядки, светодиодные светильники). Применяется в жилых домах, офисах, мастерских, на объектах с оборудованием, требующим высокой степени безопасности. Подходит для групповой защиты розеточных контуров, ванных комнат, кухонь и других зон повышенной опасности.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы)
• Количество полюсов: 2 (фаза + ноль, оба коммутируются)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 М (18 мм)
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ32ML тип A С16 30мА совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в распределительных щитах с достаточным свободным местом. Благодаря двухполюсному исполнению и коммутируемому нулевому проводнику обеспечивается полное отключение цепи при срабатывании - это соответствует требованиям ПУЭ для зон с повышенной опасностью. Для правильного подключения необходимо следить за полярностью: фаза и ноль должны быть подключены строго согласно маркировке на корпусе устройства.

Безопасность и стандарты

АВДТ32ML тип A С16 30мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс защиты по ударному току - Class II, что исключает необходимость заземления корпуса. Наличие кнопки «Тест» позволяет проверять работоспособность устройства без внешних средств. Рекомендовано тестировать один раз в месяц.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите
• Тип A обеспечивает защиту от современных видов утечек, включая импульсные (от ЭПРА, ИБП, зарядных устройств)
• Коммутируемый ноль гарантирует полное отключение цепи - безопаснее, чем однополюсные решения
• Малая модульная ширина (18 мм) позволяет компактно размещать несколько устройств в одном щите
• Производится в рамках серий KARAT - известной линейки IEK с контролируемым качеством сборки

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных 230 В
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в боксе или закрытом щите)
• Характеристика C не подходит для мощных двигателей или насосов с высоким пусковым током - для них нужна характеристика D
• Не рекомендуется использовать в системах TN-C - требуется переход на TN-S или TT
• Не защищает от перенапряжений - для этого нужны дополнительные устройства (розеточные фильтры, грозозащита)

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита кухонных электроплит и микроволновок
• Подключение компьютерных серверных стоек или точек зарядки
• Групповая защита осветительных цепей в детской комнате
• Установка в щитах многоквартирных домов вместо отдельных УЗО+автомата

Практические советы

• Перед установкой проверьте соответствие номинала (16 А) нагрузке цепи - не превышайте расчетную мощность (~3,5 кВт)
• При использовании нескольких АВДТ32ML в одном щите убедитесь, что они не находятся рядом с мощными источниками помех (частотные преобразователи, сварочные аппараты)
• При замене старого УЗО учитывайте посадочный размер - АВДТ32ML имеет стандартную ширину 18 мм, совместим с большинством существующих щитов
• Не используйте этот прибор в качестве основного рубильника - он не рассчитан на частые механические включения/выключения
• Для долгой работы регулярно нажимайте кнопку «Тест» - это проверяет целостность внутренней электроники
