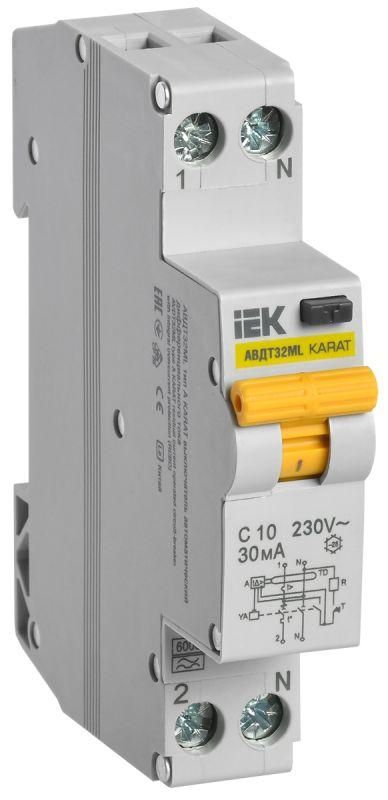

Выключатель автоматический дифференциального тока АВДТ32ML тип A С10 30мА KARAT | MVD12-1-010-C-030-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С10 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях 230 В. Этот аппарат сочетает функции УЗО и автоматического выключателя, обеспечивая надёжную защиту в бытовых и промышленных условиях. Артикул mvd12-1-010-c-030-a соответствует серии KARAT.

Назначение и область применения

АВДТ32ML тип A С10 30мА защищает людей от поражения электрическим током при утечках через корпус оборудования - например, при пробое изоляции в стиральных машинах, бойлерах, электродуховках или шлифовальных станках. Также он отключает цепь при перегрузке или коротком замыкании. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с высокой влажностью, где есть риск утечки тока через заземление.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип по току утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается при отключении, что повышает безопасность
• Модульная ширина: 1 модуль (18 мм) - компактный размер для плотной сборки в щите
• Частота: 50 Гц - оптимизирован для российской сети
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ32ML тип A С10 30мА монтируется на DIN-рейку шириной 35 мм, стандартную для всех современных распределительных щитов. Для установки требуется свободное место в щите - один модуль (18 мм). Обязательно соблюдать полярность: входные контакты должны быть подключены к питанию, выходные - к нагрузке. Нулевой проводник обязательно проходит через устройство и размыкается при срабатывании. Не допускается использование без заземления - защита работает только при наличии контура заземления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для автоматических выключателей дифференциального тока. Класс защиты типа A гарантирует соответствие современным нормам безопасности для оборудования с электроникой. Отключение происходит менее чем за 40 миллисекунд при достижении порога 30 мА, что снижает риск серьёзного поражения током.

Преимущества

• Объединяет две функции - УЗО и автомат - экономит место в щите и упрощает монтаж
• Работает с импульсными утечками (тип A), что важно для современной техники с ШИМ-преобразователями
• Коммутируемый ноль повышает уровень безопасности при обслуживании и авариях
• Компактный формат позволяет использовать в уже заполненных щитах
• Произведён в рамках серии KARAT - проверенная линейка IEK с гарантированной долговечностью

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В
• IP20 не допускает установку во влажных помещениях вне щита (например, в бане или на улице)
• Не подходит для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику D
• Не защищает от перепадов напряжения или скачков - нужна дополнительная защита (розеточные фильтры, стабилизаторы)
• Не рекомендован для цепей с постоянным током - только переменный ток 50 Гц

Примеры использования

• Защита розеточных групп в ванной комнате - особенно актуально для бойлеров и стиральных машин
• Щитовая защита кухонных розеток - против утечек от микроволновок, кофе-машин, электрочайников
• Линии питания станков с ЧПУ, сварочных аппаратов, компрессоров - там, где возможны повреждения изоляции
• Осветительные цепи в подвалах и гаражах - где повышен риск механических повреждений кабелей

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - она проверяет работоспособность внутренней схемы
• Проверяйте посадочный диаметр клемм - совпадает со стандартом 6–10 мм2 для медных проводов
• Не используйте этот автомат вместо обычного автомата в цепях с высоким пусковым током - выбирайте тип D
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована
• При частых ложных срабатываниях проверьте целостность изоляции подключённых приборов - возможно, проблема не в устройстве, а в оборудовании
• Записывайте дату установки - срок службы 15 лет, после этого стоит рассмотреть замену даже при внешнем сохранении работоспособности
