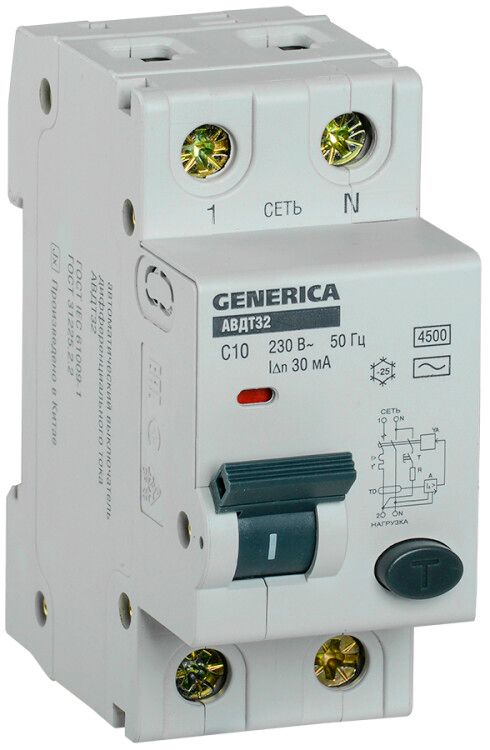

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 10А C 30мА тип AC GENERICA | MAD25-5-010-C-30 IEK

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 10А C 30мА тип AC от GENERICA и IEK обеспечивает защиту от поражения током, перегрузок и коротких замыканий. Устройство подходит для монтажа на DIN-рейку и применяется в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 10А C 30мА тип AC защищает людей от удара электрическим током при утечках через поврежденную изоляцию. Он также предотвращает возгорания, вызванные токами утечки на землю, и отключает цепь при перегрузке или коротком замыкании.

Устройство рекомендовано для защиты групповых линий: розеток на улице, в гаражах, подвалах, а также освещения в сырых или доступных местах. Подходит для жилых домов, офисов, производственных помещений.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не срабатывает на импульсные или постоянные);
• Количество полюсов: 1+N - управляет фазой и нулём одновременно, отключает оба провода при аварии;
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке;
• Глубина монтажа: 75 мм - требует свободного места в щите для правильной установки;
• Частота: 50 Гц - работает в сетях с частотой 50 Гц (стандарт РФ и Европы);
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах;
• Диапазон рабочих температур: от -25 до +40 C - можно использовать в неотапливаемых помещениях, но не в условиях экстремальных холодов;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку;
• Тип напряжения: AC - работает только с переменным током.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 10А C 30мА тип AC монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами в распределительном щите. Для подключения используются клеммы сверху и снизу - фаза и ноль должны быть правильно подсоединены согласно маркировке. Нейтральный проводник обязательно подключается, так как устройство контролирует баланс между фазой и нулём.

Не допускается использование устройства в цепях с постоянным током или с высокими гармониками (например, на выходе ИБП или частотных преобразователей).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс токоограничения 3 обеспечивает быстрое отключение при коротком замыкании, снижая риск повреждения кабеля. Защита IP20 гарантирует, что прибор не будет поврежден случайными прикосновениями, но не защищён от воды - поэтому устанавливается исключительно внутри герметичных щитов.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Высокая надёжность срабатывания при утечке 30 мА - соответствует нормам безопасности для человеческой жизни;
• Компактная форма (2 модуля) удобна для плотной компоновки;
• Срок службы 15 лет - долговечность при регулярных проверках;
• Поддерживает работу в широком температурном диапазоне - подходит для неотапливаемых объектов.

Ограничения применения

• Не подходит для цепей с постоянным током или сложной формой тока утечки (например, от светодиодных драйверов, компьютеров, ИБП);
• IP20 - нельзя устанавливать во влажных или открытых местах (без корпуса);
• Тип AC - не реагирует на постоянные или импульсные утечки, которые возможны в современной технике (для таких случаев нужен тип A или B);
• Не используется в трёхфазных системах - только для однофазных линий;
• Работает при температуре не ниже -25 C - в регионах с суровыми зимами требуется теплоизолированный щит.

Примеры использования

• Защита розеток на кухне, в ванной, на балконе;
• Линия питания гаража с инструментами и зарядкой аккумуляторов;
• Освещение подвала или чердачного помещения;
• Групповая линия для оборудования в мастерской (дрель, болгарка, насос);
• Щитовые автоматы в многоквартирных домах для защиты этажных групп.

Практические советы

• Перед установкой проверьте соответствие номинала (10 А) нагрузке группы - не подключайте мощные нагреватели (>2,3 кВт) без учёта запаса;
• При монтаже следите за качеством соединений: плохой контакт на нуле может вызвать ложное срабатывание;
• Рекомендуется тестировать кнопкой “T” ежемесячно - это проверяет работоспособность дифференциальной части;
• Если в цепи есть оборудование с высокими помехами (частотные преобразователи, LED-драйверы), рассмотрите замену на УЗО типа A;
• При использовании нескольких АВДТ 32 в одном щите убедитесь, что они не образуют “ложные срабатывания” из-за суммарной утечки - лучше применять селективные схемы.
