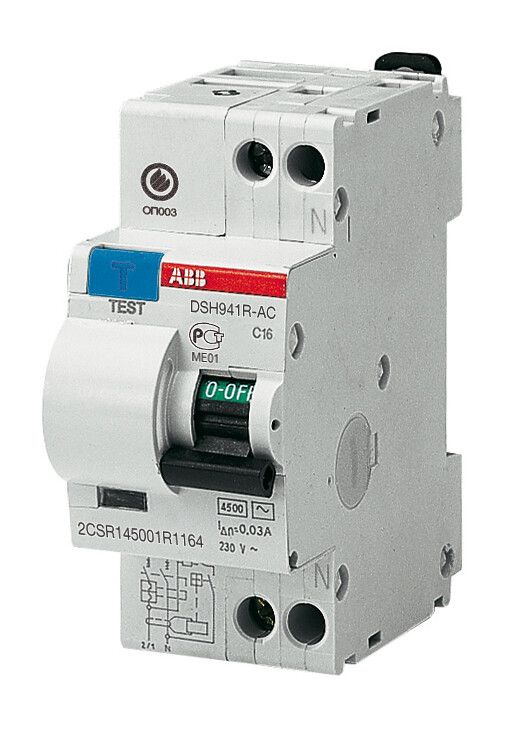

Выключатель автоматический дифференциальный DSH941R 1п+N 10А C 30мА тип AC | 2CSR145001R1104 ABB

Автоматический дифференциальный выключатель ABB DSH941R C10 30мА тип AC предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых сетях. Этот прибор сочетает функции автоматического выключателя и УЗО в одном устройстве, что делает его компактным решением для распределительных щитов.

Назначение и область применения

Выключатель автоматический дифференциальный ABB DSH941R C10 защищает человека от поражения током при утечках более 30 мА - это безопасный порог для жилых помещений. Он применяется в бытовых электросетях переменного тока 240 В, частотой 50–60 Гц. Подходит для установки в квартирных, домашних и малогабаритных щитах: на кухне, в ванной, детской комнате, гараже, где есть риск контакта с землёй или влагой.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,3 кВт при 240 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к слабым утечкам, безопасен для людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники)
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Номинальное напряжение: 240 В
• Отключающая способность: 6 кА - выдерживает КЗ с током до 6000 А
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при аварии
• Номинальная частота: 50/60 Гц
• Рабочая температура: от –25 C до +55 C - работает в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Модульная ширина: 2 модуля - занимает 18 мм в щите
• Глубина установки: 70 мм - требует достаточного места внутри корпуса
• Поперечное сечение провода: до 16 мм2 - позволяет подключить медные жилы среднего сечения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допустимо применение в условиях с небольшим количеством пыли
• Климатическое исполнение: УХЛ3.1 - предназначено для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Выключатель автоматический дифференциальный ABB DSH941R C10 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением от 0,5 до 16 мм2. Ноль и фаза подводятся к соответствующим меткам на корпусе. Отключение нейтрали обеспечивает полную изоляцию цепи при срабатывании - повышает безопасность при обслуживании. Устройство совместимо со всеми стандартными щитами, используемыми в России и Европе. Не рекомендуется использовать в цепях постоянного тока или с импульсными нагрузками типа светодиодных драйверов без фильтров - возможны ложные срабатывания.

Безопатность и стандарты

Выключатель автоматический дифференциальный ABB DSH941R C10 соответствует международным нормам IEC/EN 61009-1 и IEC/EN 60947. Это гарантирует соответствие требованиям безопасности, надёжности и тестирования. Применение устройства в бытовых системах соответствует ПУЭ и СП 31-110-2003 для защиты групп розеток и ванных комнат.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение нейтрали исключает опасность оставления фазы под напряжением
• Класс токоограничения 3 снижает тепловые и механические воздействия при КЗ
• Фирменная система ABB DSH обеспечивает долгий срок службы и стабильность работы
• Яркая кнопка “Тест” легко доступна - проверка работоспособности не требует инструментов

Ограничения применения

• Не подходит для цепей с постоянным током - только переменный (AC)
• Не защищает от утечек постоянного тока (DC) - например, от солнечных батарей или зарядных устройств с выпрямителями
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты
• Не рекомендован для мощных промышленных двигателей выше 10 А - требуется другой класс (B или D)
• Не используется в системах IT (изолированная нейтраль) - требуются другие типы УЗО

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щит в ванной комнате - отключает питание при пробое через воду или металлический трубопровод
• Подключение стиральной машины, бойлера, духового шкафа - где повышен риск утечки
• Гаражный щит с освещением и розетками - особенно актуально при наличии сырости

Практические советы

• Проверяйте работу устройства ежемесячно - нажимайте кнопку “T” (Test): если он отключается - всё в порядке
• При замене старого УЗО убедитесь, что новое имеет такую же отключающую способность (6 кА) и тип AC
• Не подключайте несколько потребителей на один такой выключатель, если суммарная мощность превышает 2,3 кВт - выбирайте 16 А
• При монтаже соблюдайте полярность: L - фаза, N - ноль; неверное подключение может нарушить работу
• Для защиты от перенапряжений (молнии, скачки сети) лучше комбинировать этот выключатель с УЗИП
• Учитывайте глубину установки 70 мм - убедитесь, что в вашем щите достаточно места для свободного открывания крышки
