Выключатель автоматический дифференциального тока NB2LE 1P+N 10A 30mA 1мод., х-ка С, электронный тип AС, 6kA (R) | 689001 CHINT

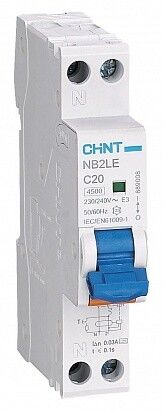

Автоматический выключатель дифференциального тока NB2LE (R) - двухполюсное устройство 1P+N с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Устройство NB2LE (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Применяется в однофазных сетях 230 В с частотой 50/60 Гц. Учитывая наличие коммутируемого нейтраля, устройство безопасно используется там, где требуется полное отключение фазы и нулевого провода одновременно - например, в помещениях с повышенной влажностью (ванная, кухня) или при питании оборудования с высокими требованиями к электробезопасности.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты жизни)
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях)
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (1P+N - один фазный и один нейтральный контакт, оба коммутируются)
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при значительном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Сечение подключаемых проводов: 1–16 мм2
• Ширина по модулям: 1 модуль (17,5 мм)
• Глубина монтажа: 44 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: от -25C до +40C
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды и пыли
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо использование в обычных сухих помещениях без пылевых выбросов
• Механический ресурс: 10 000 циклов включения/выключения
• Электрический ресурс: 4 000 циклов при номинальной нагрузке

Совместимость и монтаж

NB2LE (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется с нижней стороны - совместимо с большинством современных щитов. Для правильной работы важно соблюдать полярность: фаза подключается к входному контакту L, ноль - к N. Нейтральный проводник коммутируется, поэтому нельзя использовать устройство в цепях с раздельными нулями или при подключении через автономный источник питания. Устройство не работает без подключения нулевого провода - при его обрыве защита от утечки теряется. Совместим со всеми стандартными автоматическими выключателями серии NB2LE, что позволяет легко формировать групповые защиты.

Безопасность и стандарты

NB2LE (R) соответствует требованиям IEC 61009-1 и ГОСТ Р 50807, которые регламентируют работу дифференциальных автоматов. Отключение происходит при утечке ≥30 мА - уровень, обеспечивающий защиту от летального поражения. Индикатор положения контактов (окошко) показывает, был ли автомат отключен из-за утечки (красный цвет) или просто вручную (зеленый). Работоспособность необходимо проверять ежемесячно кнопкой «Тест» - она моделирует утечку тока и проверяет исправность электронной схемы.

Преимущества

• Электронный тип срабатывания - более точное и быстрое отключение по сравнению с электромеханическими аналогами
• Комбинированная защита: от перегрузки, КЗ и утечки тока в одном корпусе
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевом проводе после отключения
• Узкая конструкция (1 модуль) экономит место в щите
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при частых операциях

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC)
• Не подходит для помещений с высокой запылённостью или влажностью вне щита - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется для цепей с высоким уровнем помех (например, частотные преобразователи), так как возможны ложные срабатывания
• Не работает при отсутствии нулевого провода - требует полноценного TN-S или TN-C-S
• Не следует использовать вместо УЗО+автомата в системах IT - здесь нужны другие решения

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щитовая защита для стиральной машины, бойлера, электроплиты
• Линии питания маломощных станков, компрессоров, насосов в мастерских
• Объекты с ограниченным местом в щите - благодаря 1 модулю можно установить несколько таких устройств

Практические советы

• При замене старого автомата убедитесь, что новый NB2LE (R) имеет ту же ширину (1 модуль) и глубину (44 мм) - иначе не войдет в щит
• Проверяйте состояние контактов и целостность изоляции перед первым включением
• Не используйте устройство в цепях с несколькими нулями - это нарушит принцип работы дифзащиты
• Если устройство часто срабатывает - проверьте изоляцию проводки, особенно в старых зданиях
• При проектировании щита учтите, что NB2LE (R) требует свободного доступа к кнопке «Тест» - не закрывайте его другими элементами
• Для больших объектов лучше применять координированные группы: основной дифавтомат на вводе + локальные NB2LE (R) на ответвлениях
