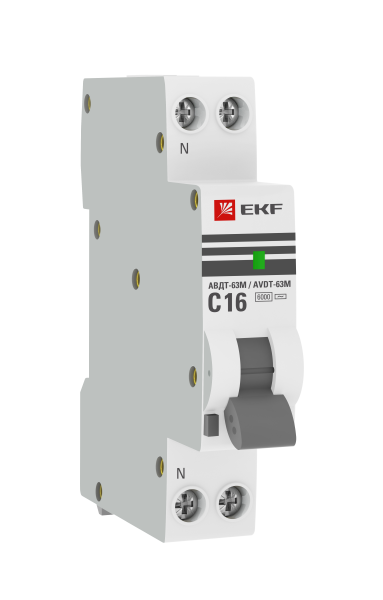

Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм) 10А 30мА характеристика C тип AС электронный 6кА PROXIMA - DA63M-10-30 EKF

Автоматический выключатель дифференциального тока АВДТ-63М от EKF PROxima - это компактное устройство с двумя функциями: защита от токов утечки и защита от перегрузок/коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектов. Артикул da63m-10-30 обеспечивает надежную работу в бытовых и промышленных сетях 230 В.

Назначение и область применения

АВДТ-63М предназначен для защиты людей от поражения электрическим током при утечке через поврежденную изоляцию или при контакте с токоведущими частями. Также он защищает проводку от перегрузок и коротких замыканий. Применяется в однофазных цепях 230 В: розеточные группы, освещение, бытовые приборы, оборудование на производстве. Особенно актуален там, где есть повышенная опасность - ванные комнаты, кухни, мастерские, насосные станции.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток нагрузки до этого значения
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов)
• Номинальное напряжение: 230 В - работает в стандартной бытовой сети
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы)
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтралью: да - нулевой провод также отключается при срабатывании
• Количество модулей: 1 - занимает мало места в распределительном щите
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Потери мощности: 4,5 Вт - энергопотребление самого устройства при работе
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Диапазон рабочих температур: -40...+50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с высокой влажностью
• Поперечное сечение проводника: 0–25 мм2 - подходит для медных и алюминиевых проводов
• Гарантийный срок: 84 месяца - длительная надежность производства

Совместимость и монтаж

АВДТ-63М монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 45 мм. Коммутация возможна как медными, так и алюминиевыми проводами. Обязательно соблюдайте полярность: входные клеммы помечены L и N, выходные - соответственно. Ноль обязательно коммутируется - это важно для работы электронного УЗО. После монтажа проверьте работоспособность кнопкой «Тест». Не используйте для трехфазных систем - устройство двухполюсное и предназначено только для 230 В.

Безопасность и стандарты

АВДТ-63М соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствие нормам обеспечивает сертифицированную защиту от поражения током. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям в сетях с высокой вероятностью грозовых воздействий. Электронный блок защиты от перенапряжения дополнительно предохраняет чувствительную электронику от скачков напряжения.

Преимущества

• Компактный размер - всего 1 модуль, экономит место в щите
• Объединяет два функционала (автомат + УЗО) в одном устройстве - меньше деталей, проще монтаж
• Электронный тип УЗО - более точное срабатывание при слабых утечках, чем у механических аналогов
• Защита от перенапряжений - продлевает жизнь подключенной технике
• Поддержка алюминиевых проводов - удобно при реконструкции старых сетей
• Долгий срок службы - 7 лет гарантии

Ограничения применения

• Не применяется в трехфазных сетях - только для 230 В
• Не подходит для цепей с постоянным током утечки (например, от ИБП, LED-драйверов) - реагирует только на переменный ток (AC)
• IP20 - нельзя использовать во влажных местах вне щита (без кожуха)
• Электронный УЗО требует питания от сети - при обрыве нуля или фазы защита временно отключается
• Не рекомендуется для цепей с высоким уровнем гармоник (частотные преобразователи, мощные ИБП) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Щиток на этаже многоквартирного дома - отдельный АВДТ-63М на каждую группу розеток
• Цеховой станок с электродвигателем - сочетание характеристики C и защиты от утечки
• Освещение в подвале с алюминиевой проводкой - возможность подключения без переходников
• Котельная или насосная - работа при низких температурах (-40 C) и в условиях повышенной влажности

Практические советы

• Выбирая между A и AC - если рядом есть современная техника (компьютеры, зарядки, LED-светильники), лучше взять УЗО типа A. Здесь же - только AC, поэтому не подходит для таких нагрузок
• Проверяйте целостность нуля перед первым запуском - при обрыве нейтрали электронный УЗО не будет работать
• Используйте тест-кнопку ежемесячно - это гарантированно проверяет исправность защиты
• При замене старого автомата - учтите посадочный диаметр клемм: до 25 мм2, не используйте слишком толстые провода
• Не устанавливайте в открытых щитах на улице - IP20 не защищает от влаги
• При параллельной установке нескольких АВДТ-63М - следите, чтобы нули не были соединены после устройства (запрещено!)
