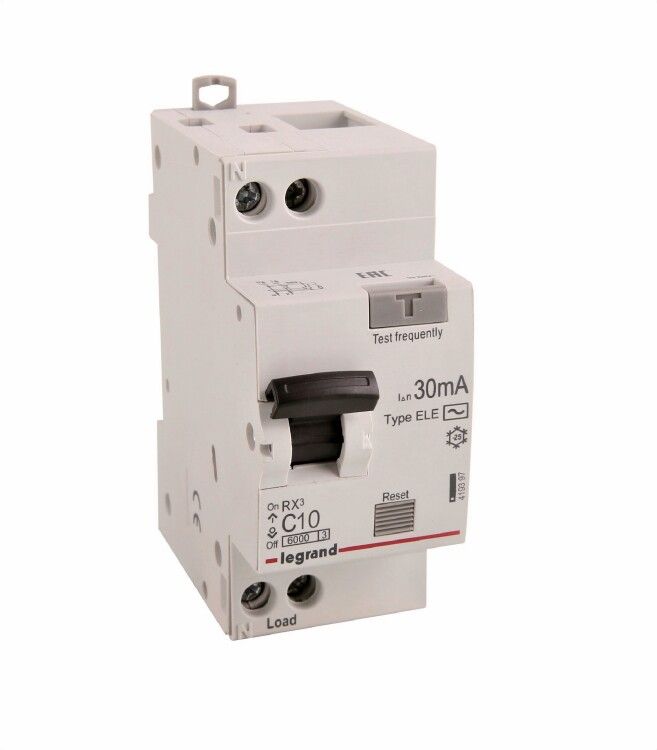

Выключатель автоматический дифференциального тока АВДТ RX3 6000 - 6 ка тип характеристики С 1П+Н 230 В~ 10 А AС 30 ма 2 модуля 419397 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 1П+Н 10А C 30мА 6кА предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Этот аппарат сочетает функции обычного автомата и устройства УЗО в одном корпусе шириной 2 модуля, что делает его удобным решением для установки на DIN-рейку.

Назначение и область применения

Legrand RX3 1П+Н 10А C 30мА защищает человека от поражения током при утечках более 30 мА - это безопасный порог для жилых помещений, офисов и производственных участков. Он реагирует именно на переменный ток утечки (тип AC), что соответствует большинству бытовых ситуаций: пробои изоляции, повреждённые кабели, неисправные приборы. Применяется в распределительных щитах квартир, домов, цехов, где есть розеточные группы, освещение, оборудование с электродвигателями.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В ~ - для однофазной сети 220–240 В
• Ток утечки: 30 мА - чувствительность для защиты жизни человека
• Отключающая способность: 6 кА - способен отключить цепь при КЗ с током до 6000 А
• Количество полюсов: 1+N - размыкает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - занимает минимум места в щите
• Сечение провода: 0,75–16 мм2 - совместим с медными проводами от тонких до средних сечений
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: –25…+60 C - работает в неотапливаемых помещениях, на балконах, в подвалах
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Частота: 50/60 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

Legrand RX3 1П+Н 10А C 30мА монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Для подключения используются зажимы, рассчитанные на провода сечением от 0,75 до 16 мм2 - можно использовать как однопроволочные, так и многожильные (с наконечниками). Нулевой проводник подключается к отдельному контакту, который размыкается вместе с фазой - это важно для безопасности. Устройство совместимо с гребенчатыми шинами для питания нескольких автоматов одной линией. Подключение вспомогательных устройств (блокировок, сигнализации) невозможно - аппарат имеет фиксированную комплектацию.

Безопасность и стандарты

Legrand RX3 соответствует требованиям МЭК 60947-2 и прошёл сертификацию для использования в условиях категории перенапряжения II и степени загрязнения 2 - то есть в нормальных внутренних помещениях без агрессивной среды. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск повреждения оборудования. Исполнение УХЛ4 позволяет применять его в регионах с умеренным и холодным климатом, включая неотапливаемые объекты.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает монтаж
• Функция размыкания нуля исключает опасность сохранения потенциала на оборудовании после отключения
• Характеристика “C” хорошо подходит для бытовых и промышленных нагрузок с импульсными пусками
• Поддерживает гребёнки - ускоряет сборку распределительных щитов
• Надёжная механическая конструкция с проверенной долговечностью в серии RX3

Ограничения применения

Legrand RX3 1П+Н 10А C 30мА не подходит для сетей постоянного тока, а также для условий с повышенной запылённостью, влажностью или воздействием химических веществ - степень защиты IP20 не допускает открытой установки. Также он не реагирует на пульсирующий постоянный ток утечки (тип A) - поэтому не рекомендуется для защиты цепей с выпрямителями, светодиодными драйверами, ИБП, инверторами солнечных панелей. Не предусматривает возможность подключения внешних устройств - нельзя добавить аварийную сигнализацию или дистанционное отключение.

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская комната)
• Щитовая группа на этаже многоэтажного дома
• Освещение и розетки в мастерской, гараже, цехе с деревообрабатывающими станками
• Питание насосов, вентиляторов, маломощных компрессоров

Практические советы

• Проверьте посадочный диаметр проводов - зажимы работают оптимально при плотном обжатии, особенно для многожильных проводов используйте наконечники
• Не устанавливайте этот аппарат вне закрытого щита - даже капля воды может вызвать отказ
• При замене старого УЗО на новый - убедитесь, что ноль подключён именно к выводу N, а не к фазному
• Для систем с мощными электронными устройствами (LED-освещение, ИБП) выбирайте УЗО типа A - здесь используется тип AC, и они могут не сработать
• При сборке щита используйте гребёнки - это снизит количество соединений и повысит надёжность
