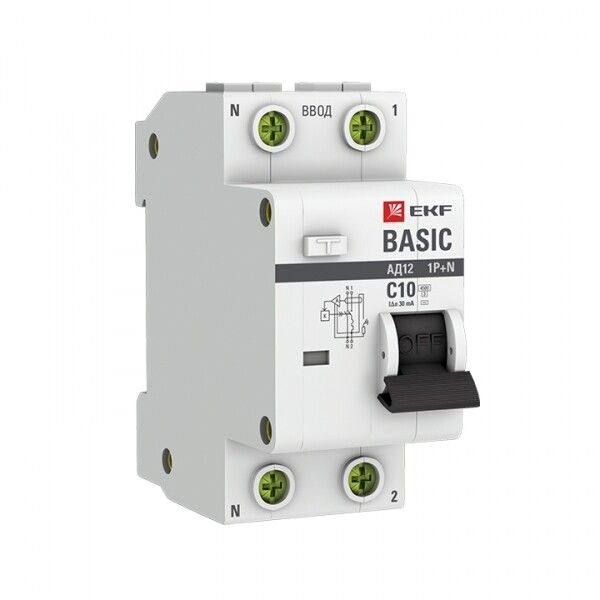

Выключатель автоматический дифференциального тока АД-12 1п+N 10А C 30мА тип АС Basic (электронный,) | DA12-10-30-bas EKF

Автоматический выключатель дифференциального тока АД-12 Basic от EKF сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Устройство предназначено для обеспечения безопасности в бытовых и промышленных сетях переменного тока с номинальным напряжением 230 В. Артикул da12-10-30-bas соответствует модели с номинальным током 10 А и чувствительностью 30 мА.

Назначение и область применения

АД-12 Basic используется для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок или коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Применяется в цепях освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может безопасно проводить без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека от поражения;
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от поврежденной изоляции);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники, насосы);
• Номинальное напряжение: 230 В переменного тока, частота 50 Гц;
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить цепь при аварийном токе короткого замыкания до этого значения;
• Количество полюсов: 1+N - отключаются одновременно фаза и нейтраль; нейтраль коммутируемая;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды;
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля;
• Номинальное напряжение изоляции: 500 В - допустимый уровень изоляционной прочности;
• Диапазон рабочих температур: от –25 C до +50 C - работает в неотапливаемых помещениях;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на провода;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры;
• Гарантия: 3 года.

Совместимость и монтаж

АД-12 Basic совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место глубиной 50 мм внутри шкафа. Подключение выполняется кабелями с площадью сечения от 0 до 25 мм2 - подходят медные провода всех распространённых сечений. Нейтральный проводник обязательно подключается через контакт устройства - он коммутируется, что обеспечивает полное отключение цепи. Не рекомендуется использовать с оборудованием, генерирующим постоянную составляющую тока утечки (например, ИБП, регуляторы скорости двигателей с выпрямителем), так как тип AC не реагирует на такие утечки.

Безопасность и стандарты

АД-12 Basic соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Соответствие нормам гарантирует надежность срабатывания при утечках и соответствие европейским стандартам безопасности. Категория перенапряжения 3 указывает на возможность работы в местах с высокими рисками переходных процессов - например, рядом с двигателями или силовой аппаратурой.

Преимущества

• Объединяет два типа защиты - от токов утечки и от перегрузок/КЗ - в одном компактном устройстве;
• Электронный принцип действия обеспечивает точное и быстрое срабатывание даже при слабых утечках;
• Коммутируемый нейтраль повышает безопасность - полностью размыкает цепь при отключении;
• Класс токоограничения 3 снижает риск повреждения проводки при КЗ;
• Широкий диапазон температур позволяет применять в холодных и жарких помещениях;
• Подходит для проектного использования - рекомендован производителем для системного внедрения.

Ограничения применения

• Не предназначен для защиты цепей с постоянной составляющей тока утечки (например, от сварочных аппаратов, некоторых ИБП, LED-драйверов с активным PFC) - требуются типы A или B;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных зонах (ванная, баня, улица) без дополнительной защиты в герметичном корпусе;
• Не подходит для нагрузок с очень высоким пусковым током (большие асинхронные двигатели более 2–3 кВт) - возможны ложные срабатывания;
• Требуется соблюдение полярности при подключении - фаза и ноль должны быть правильно подсоединены к помеченным клеммам.

Примеры использования

• Защита розеточной группы в кухне - предотвращает удар током при пробое микроволновки или кофеварки;
• Щитовая в гараже - отключает питание при утечке на металлический корпус электроинструмента;
• Освещение в подвале - исключает риск поражения при контакте с влажными стенами;
• Цепь питания насоса для системы водоснабжения - защищает от замыкания обмотки двигателя.

Практические советы

• Проверьте перед установкой, чтобы нулевой провод был подключен именно к клемме N, а не к PE - иначе устройство не будет работать;
• Используйте тестовую кнопку «T» ежемесячно - она проверяет исправность дифференциальной части без отключения всей сети;
• При проектировании щита учтите, что АД-12 Basic занимает 2 модуля - планируйте место заранее;
• Если в цепи есть оборудование с электроникой (компьютеры, TV, Wi-Fi маршрутизаторы), убедитесь, что они не вызывают фоновые утечки выше 10–15 мА - иначе возможны ложные отключения;
• Для защиты нескольких групп можно использовать несколько АД-12 Basic вместо одного большого - это повышает селективность и удобство диагностики.
