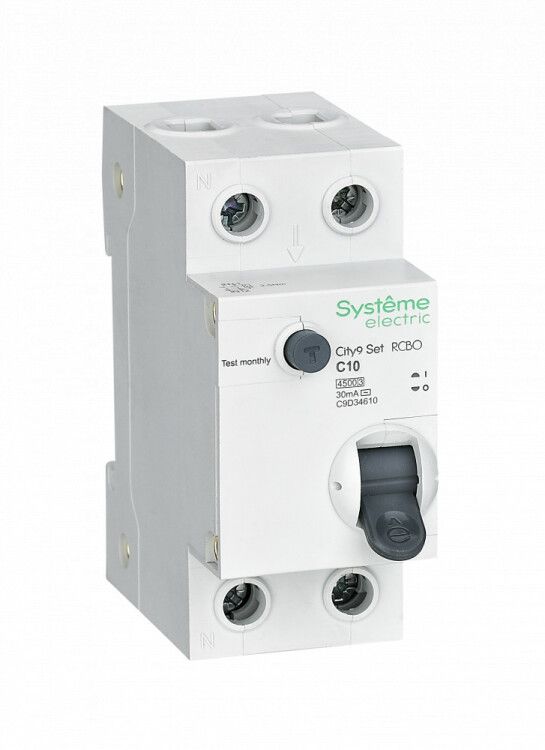

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 10А 4.5kA 30мА Тип-AС 230В City9 Set - C9D34610 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D34610 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Модель выполнена в компактном корпусе с монтажом на DIN-рейку и подходит для установки в распределительных щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель дифференциального тока Systeme Electric C9D34610 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечке более 30 мА - этого достаточно для предотвращения летальных исходов при прямом контакте с фазным проводом. Также устройство отключает цепь при перегрузке или коротком замыкании.

Подходит для защиты групповых линий в квартирах, офисах, школах, больницах - особенно там, где используются бытовые приборы с высокой вероятностью утечки тока: стиральные машины, бойлеры, микроволновые печи, кухонные плиты.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А
• Дифференциальный ток утечки: 30 мА - чувствительность соответствует требованиям безопасности для защиты людей
• Тип тока утечки: AC - реагирует на синусоидальную утечку (типична для бытовой техники)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Ширина модуля: 2 модуля (35 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• Частота: 50 Гц - предназначено для сетей стандарта Европы/РФ
• Изоляция: 500 В рабочее / 4 кВ импульсное - обеспечивает надёжную изоляцию при скачках напряжения
• Класс токоограничения: 3 - быстрое ограничение тока КЗ снижает тепловую нагрузку на проводку
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными процессами (например, на входе в здание)

Совместимость и монтаж

Systeme Electric C9D34610 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 45 мм. Подключение выполняется через надёжные клеммы, допускающие затяжку проводов сечением от 1 до 25 мм2. Обязательно соблюдать полярность: L - фаза, N - нейтраль. Нейтральный проводник коммутируется - он полностью отключается при срабатывании, что повышает безопасность.

Не рекомендуется использовать в условиях повышенной влажности без дополнительной защиты (коробки IP54/IP65), так как степень защиты самого устройства - IP20.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Отключение происходит без выдержки времени - реакция на утечку 30 мА занимает менее 40 миллисекунд, что гарантирует спасение жизни при случайном прикосновении. Кнопка «T» позволяет ежемесячно проверять исправность механизма - её необходимо нажимать перед каждым техническим осмотром.

Преимущества

• Объединяет два типа защиты - от перегрузки/КЗ и от утечки тока - в одном устройстве, экономя место в щите
• Коммутируемый нейтраль повышает уровень безопасности при обслуживании и авариях
• Класс токоограничения 3 снижает риск возгорания проводки при КЗ
• Клеммы с зажимом для многожильных и одножильных проводов - удобны при монтаже
• Серия City9 SET известна долговечностью и стабильностью работы в условиях колебаний напряжения

Ограничения применения

• Не подходит для сетей постоянного тока - работает только с переменным током (AC)
• Не защищает от постоянных утечек тока (тип DC) - например, от светодиодных драйверов или зарядных устройств с выпрямителем
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов или в сырых помещениях без дополнительной герметизации
• Характеристика «C» не подходит для очень чувствительных нагрузок (например, медицинское оборудование) - здесь нужна характеристика B
• Не используется в качестве основного рубильника - не рассчитан на частое механическое включение/выключение

Примеры использования

• Защита розеточной группы в ванной комнате - где есть стиральная машина и бойлер
• Линия питания кухонной зоны с плитой, микроволновкой и кофе-машиной
• Электроснабжение насосов, вентиляторов, малых двигателей в гаражах и мастерских
• Щитовая группа в офисе для компьютеров и оргтехники

Практические советы

• Выбирая систему защиты, помните: один C9D34610 защищает одну группу. Для нескольких зон используйте несколько устройств - не соединяйте их параллельно!
• Проверяйте работу кнопкой «T» хотя бы раз в месяц - если не сработает, устройство неисправно и требует замены
• При монтаже не перетягивайте клеммы - это повредит контакт и вызовет нагрев
• Убедитесь, что нейтральный проводник подключен именно к выводу N, а не к L - неверное подключение сделает защиту бесполезной
• Если в доме много современной техники с импульсными источниками питания (LED, USB-зарядки), рассмотрите возможность установки УЗО типа A вместо AC - они реагируют и на пульсирующий ток утечки
