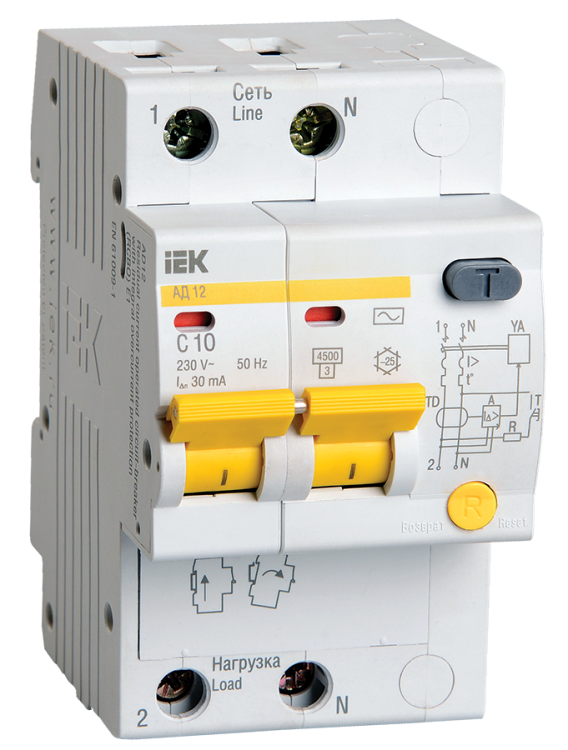

Выключатель автоматический дифференциального тока 2п C 10А 30мА тип AC 4.5кА АД-12 KARAT IEK MAD10-2-010-C-030

Автоматический выключатель дифференциального тока АД-12 от IEK — устройство для защиты человека от удара током и предотвращения пожаров из-за утечек тока в сетях 230 В. Подходит для установки на DIN-рейку в промышленных распределительных щитах. Артикул mad10-2-010-c-030 соответствует модели АД-12 из серии KARAT.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-12 защищает людей от поражения электрическим током при случайном контакте с токоведущими частями. Также он предотвращает возгорание из-за утечек тока через поврежденную изоляцию. Устройство сочетает функции дифференциальной защиты (30 мА) и автоматической защиты от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складов и производственных помещений. Работает в системах с переменным током 50 Гц и напряжением 230 В.

Технические характеристики

• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА (защита от поражения током)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА
• Тип тока утечки: переменный (AC)
• Количество полюсов: 2 (L+N, с коммутируемым нейтральными проводником)
• Характеристика срабатывания: C (подходит для нагрузок с высоким пусковым током — двигатели, насосы)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Количество модулей: 3 (занимает 3 места на DIN-рейке)
• Максимальное сечение кабеля: 35 мм²
• Частота: 50 Гц
• Диапазон рабочих температур: от -25 °C до +40 °C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в неотапливаемых помещениях)
• Срок службы: 15 лет
• Степень загрязнения: 2 (умеренная запыленность, характерна для производственных помещений)
• Глубина монтажа: 72,1 мм

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-12 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм². Устройство совместимо с жесткими и гибкими проводниками — допускается одновременное присоединение двух проводов к одному зажиму. Нейтральный проводник коммутируется, что обеспечивает полное отключение цепи при срабатывании. Монтаж требует свободного доступа к передней панели для проверки индикатора срабатывания. Глубина установки — 72,1 мм, учтите её при проектировании корпуса щита.

Безопасность и стандарты

АД-12 соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и техническим условиям ТУ 3422-033-18461115-2010. Устройство сертифицировано для использования в промышленной среде. Индикация срабатывания по дифференциальному току позволяет оперативно определить причину отключения. Отличается повышенной надежностью при работе при снижении напряжения до 50 В — сохраняет работоспособность даже при просадках в сети.

Преимущества

• Объединяет две функции: защита от утечек тока (30 мА) и защита от перегрузок/коротких замыканий — вместо двух отдельных аппаратов.
• Защита от сверхтоков реализована в обоих полюсах — L и N.
• Высокая предельная отключающая способность — 4,5 кА — обеспечивает безопасность при аварийных режимах.
• Поддержка двойного подключения к каждому зажиму — удобно при использовании шин или группового подвода проводов.
• Индикация срабатывания — легко диагностировать причину отключения без тестирования.
• Работоспособность при низком напряжении (до 50 В) — важное преимущество в условиях нестабильной сети.

Ограничения применения

• Не предназначен для использования во влажных, пыльных или открытых помещениях — степень защиты IP20 исключает контакт с водой и крупной пылью.
• Не работает при постоянном токе — только для переменного тока 50 Гц.
• Не рекомендуется для бытовых квартир без учета особенностей системы TN-C — требуется переход на TN-S/TN-C-S для корректной работы дифференциальной защиты.
• Запрещено использовать вне диапазона температур (-25…+40 °C) — риск отказа при экстремальных значениях.
• Не предназначена для защиты от импульсных перенапряжений — нужна дополнительная защита (грозоразрядники, фильтры).

Примеры использования

• Щитовая на производстве: защита группы станков с асинхронными двигателями (характеристика C подходит для пусковых токов).
• Распределительный щит складского комплекса: защита освещения и розеток в зоне хранения материалов.
• Цех по переработке металла: защита сварочных аппаратов и вентиляторов от утечек через изолированные кабели.
• Несколько АД-12 установлены последовательно — один на входе, другие на ответвлениях — для селективной защиты.

Практические советы

• При монтаже используйте кабель сечением не более 35 мм² — превышение вызывает нагрев и выход из строя.
• Проверьте соответствие системы заземления: для корректной работы дифференциала необходим отдельный PE-проводник (TN-S или TN-C-S).
• При установке в щит с ограниченной глубиной — убедитесь, что задняя стенка не препятствует закрыванию крышки (72,1 мм — минимальная глубина).
• Регулярно проверяйте работу кнопкой “T” (тест) — хотя устройство не имеет светодиода включения, индикатор срабатывания показывает состояние после отключения.
• Для многократных отключений — исследуйте причины утечки: возможно, проблема в изоляции оборудования, а не в самом выключателе.
• АД-12 — часть серии KARAT от IEK; при замене можно использовать аналогичные устройства этой же серии для единообразия в щите.
