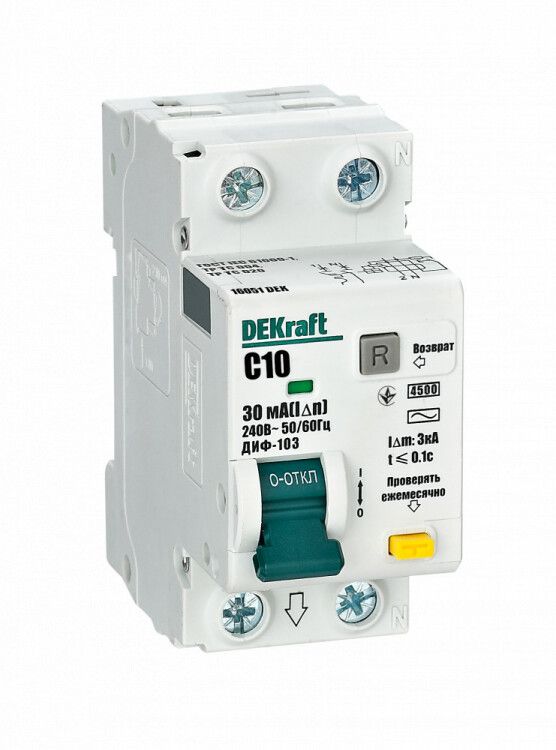

Автоматический выключатель дифференциального тока АВДТ 1Р+N 10А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16051DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft — устройство, сочетающее функции автомата и УЗО, защищающее от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в бытовых и промышленных распределительных щитах, особенно там, где важна безопасность людей и оборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 предназначен для защиты электрических цепей переменного тока от:

• перегрузок и коротких замыканий (через тепловой и электромагнитный расцепители);
• утечек тока через изоляцию или прикосновений к токоведущим частям (через дифференциальный модуль с порогом 30 мА).

Устройство используется в жилых домах, офисах, производственных помещениях, сельскохозяйственных объектах и телекоммуникационных щитах. Особенно актуально применение в зонах повышенной опасности — ванных комнатах, кухнях, на открытых площадках, где есть риск поражения током.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц — совместим с сетями России и стран СНГ;
• Номинальный ток: 10 А — подходит для групповых линий освещения, розеток, маломощных приборов;
• Дифференциальный ток срабатывания: 30 мА — обеспечивает защиту от поражения электрическим током;
• Тип дифференциального тока: AC — реагирует на синусоидальную утечку (типична для бытовой техники);
• Характеристика срабатывания: C — отключение происходит при токе 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры);
• Номинальная отключающая способность: 4,5 кА — способен отключить цепь при аварийных токах до 4500 А;
• Количество полюсов: 2 (1Р+N) — отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе;
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от воды и пыли — требует установки внутри закрытого щита;
• Ширина: 2 модуля (18 мм каждый) — занимает место в щите как два обычных автомата;
• Глубина монтажа: 74,5 мм — учитывать при проектировании корпуса щита;
• Напряжение изоляции: 500 В — соответствует требованиям для бытовых и слаботочных систем;
• Способ монтажа: на DIN-рейку 35 мм — стандартный крепёж для современных щитов.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 монтируется на стандартную DIN-рейку. Для правильного подключения важно соблюдать полярность: входные клеммы помечены L и N, выходные — соответственно L’ и N’. Ноль обязательно подключается через аппарат — он не может быть пропущен мимо него. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Не рекомендуется использовать в условиях высокой влажности, запылённости или температур ниже –5 °C и выше +40 °C без дополнительного теплообмена.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Класс защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения. Отключение при утечке 30 мА соответствует нормам безопасности для защиты жизни человека. Применение устройства снижает риск возгорания из-за пробоя изоляции.

Преимущества

• Объединяет две функции — автомат и УЗО — экономит место в щите и упрощает схему;
• Высокая отключающая способность (4,5 кА) надёжно работает даже при серьёзных авариях;
• Кривая “C” позволяет использовать с оборудованием, имеющим пусковые токи — например, холодильниками, насосами, светильниками с ЭПРА;
• Отключение фазы и нуля одновременно предотвращает сохранение опасного потенциала после срабатывания;
• Серия ДИФ-103 от DEKraft имеет сертифицированное качество сборки и проверенные контакты.

Ограничения применения

• Не подходит для цепей с постоянным током (DC) — только для переменного (AC);
• Не реагирует на импульсные или пульсирующие утечки (например, от светодиодных драйверов или ИБП) — для них нужен тип A или B;
• IP20 не допускает установку вне щита — нельзя использовать на улице или во влажных помещениях без герметизации;
• Не предназначена для защиты мощных двигателей (>1,5 кВт) без дополнительной термической защиты;
• Не следует использовать в качестве единственного средства защиты в цепях с длинными кабелями — возможны ложные срабатывания из-за емкостных утечек.

Примеры использования

• Защита группы розеток в ванной комнате — основной вариант применения;
• Линии питания кухонной техники: микроволновка, кофе-машина, блендер;
• Щиты в гаражах и мастерских — защита электроинструментов;
• Распределительные щиты в многоквартирных домах — на этажные или квартирные линии;
• Освещение в подвальных помещениях, коридорах, на лестницах — где требуется надёжная защита от утечек.

Практические советы

• Перед первым включением всегда нажмите кнопку «Т» — тестирование сработает, если устройство исправно;
• Проверяйте работу кнопки «Т» один раз в месяц — это обязательное условие безопасности;
• При установке в щит с несколькими УЗО — используйте селективные (S-типа) устройства на верхнем уровне, чтобы избежать массового отключения;
• Убедитесь, что нулевой провод не соединён с заземлением после аппарата — это вызовет ложные срабатывания;
• При замене старого УЗО на ДИФ-103 — проверьте, хватает ли места в щите: 2 модуля против одного УЗО + автомата;
• Для цепей с LED-освещением или зарядными устройствами рассмотрите возможность перехода на тип A — ДИФ-103 может не сработать при импульсных утечках.
