Переключаемый контакт AR-AUX-DC 240...415В ARMAT | AR-AUX-DC-240-415 IEK

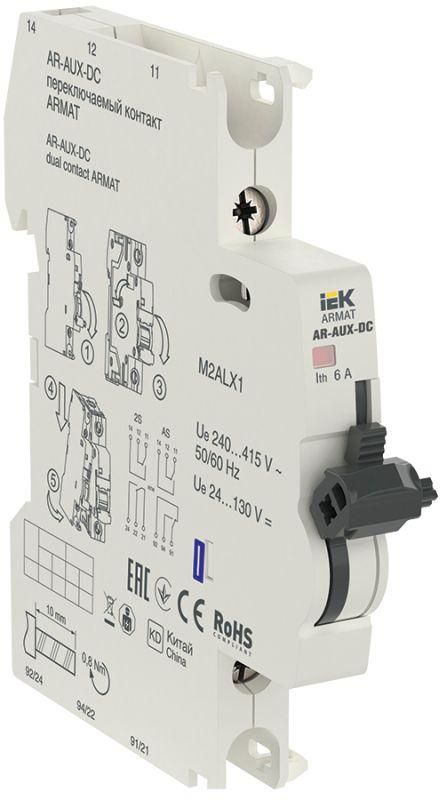

Переключаемый контакт AR-AUX-DC 240-415В от IEK предназначен для передачи сигналов о состоянии автоматических выключателей серии ARMAT в системы управления и автоматизации. Устройство компактно, надёжно и совместимо с модульными щитами, что делает его удобным решением для монтажа в распределительных шкафах.

Назначение и область применения

AR-AUX-DC 240-415В используется для передачи двух типов сигналов: состояние включения/выключения автомата и сигнал аварии (например, срабатывание тепловой защиты). Он устанавливается напрямую на автоматы серии ARMAT M06N и M10N и позволяет получать информацию о работе оборудования в системах автоматизации - например, в цепях контроля работы насосов, конвейеров, HVAC-систем или промышленного освещения.

Технические характеристики

• Рабочее напряжение: переменный/постоянный ток 240–415 В
• Коммутируемый ток: 6 А (для AC/DC)
• Количество нормально открытых контактов: 2 (КС и КС|КА)
• Количество переключателей сигнала неисправности: 4 (возможно программирование режима работы)
• Количество переключающих контактов: 0 (не имеет собственных силовых контактов - только вспомогательные)
• Габариты: 0,5 модуля DIN (9 TE), ширина 9 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 (работает в условиях повышенной влажности и колебаний температуры)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Цвет корпуса: белый

Совместимость и монтаж

AR-AUX-DC 240-415В монтируется исключительно на автоматические выключатели серии ARMAT M06N и M10N. Устройство фиксируется механически через защёлки - никаких инструментов не требуется. Подключение проводов осуществляется к клеммам на задней стороне. Монтаж возможен только на универсальные направляющие DIN-рейки шириной 35 мм. Ширина 9 мм позволяет установить несколько устройств в одном ряду, экономя место в щите.

Безопасность и стандарты

AR-AUX-DC 240-415В соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1 для вспомогательных контактов. Напряжение 240–415 В обеспечивает безопасную работу в сетях 380/400 В. Отсутствие внешних элементов управления снижает риск неквалифицированного вмешательства. IP20 не допускает использование во влажных средах или на улице - применяйте только внутри закрытых щитов.

Преимущества

• Высокая точность передачи сигналов благодаря двум независимым контактам: один для обычного состояния, второй - с гибким режимом (состояние / авария)
• Минимальная занимаемая площадь: всего 0,5 модуля DIN
• Не требует внешнего питания - работает от сети автоматического выключателя
• Поддерживает длительный срок службы (15 лет) даже при частых переключениях
• Совместим со всеми автоматами ARMAT M06N/M10N из одной серии

Ограничения применения

• Не подходит для установки вне щита - степень защиты IP20 не защищает от пыли и брызг
• Не может использоваться с другими сериями автоматов кроме ARMAT M06N и M10N
• Запрещено применять в цепях с током выше 6 А - возможен оплавление контактов
• Не предназначена для коммутации мощных нагрузок - только для слаботочных цепей управления
• Функционал аварийного сигнала зависит от положения внутреннего переключателя - необходимо предварительная настройка

Примеры использования

• Сигнал “Автомат отключен” - отправляется в SCADA-систему для отображения статуса на экране оператора
• Аварийный выход (“сработала тепловая защита”) - запускает звуковое оповещение или останавливает линию производства
• Контроль наличия напряжения на участке - используется в системах безопасности, где важно знать, включён ли рубильник
• Интеграция с PLC - входы контроллера получают данные о состоянии трёх автоматов, установленных рядом

Практические советы

• Перед монтажом проверьте соответствие типа автомата - AR-AUX-DC 240-415В не подойдёт к другим сериям, даже от IEK
• При первом подключении используйте тестер: убедитесь, что контакты замыкаются именно при срабатывании автомата, а не при включении
• Настройте переключатель функции (КС|КА) сразу после установки - изменение режима возможно только при отключённом питании
• Не затягивайте клеммы слишком сильно - это повредит пластиковую основу контактов
• Для многоканальных систем рекомендуется использовать цветовую маркировку проводов: красный - авария, синий - состояние
• При необходимости замены - просто потяните устройство назад; новые модели AR-AUX-DC 240-415В полностью взаимозаменяемы
