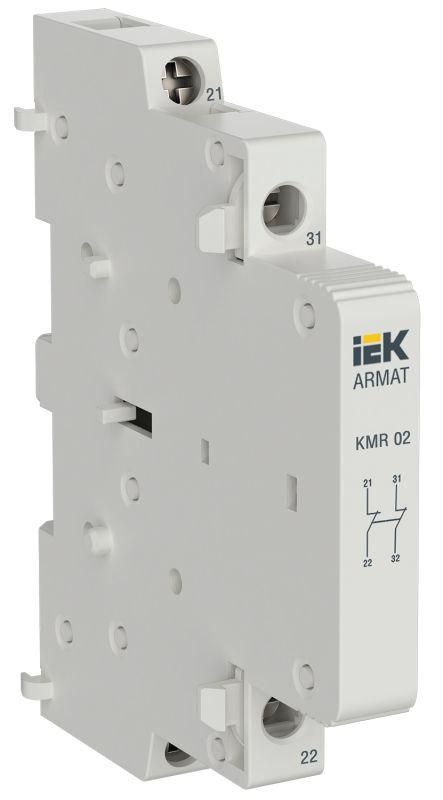

Контакт дополнительный для KMR 2НЗ ARMAT IEK AR-AUX-SCR-02-240-415

Дополнительный контакт для контактора модульного KMR 2НЗ от IEK (ИЭК) - это компонент, который расширяет возможности основного контактора серии ARMAT, позволяя управлять цепями сигнализации и контроля без изменения основной силовой схемы. Артикул ar-aux-scr-02-240-415 совместим исключительно с модульными контакторами KMR.

Назначение и область применения

Дополнительный контакт для контактора модульного KMR 2НЗ предназначен для подключения цепей управления, автоматизации и сигнализации. Он передаёт информацию о состоянии основного контактора - включен он или выключен - в другие элементы системы, такие как индикаторы, реле, контроллеры или панели управления. Применяется в системах на базе модульных контакторов ARMAT, где требуется внешний сигнал для контроля работы оборудования.

Технические характеристики

• Тип устройства: вспомогательный выключатель (контакт)
• Количество контактов: 2 нормально замкнутых (2NC)
• Номинальное напряжение: 230 В (переменный и постоянный ток)
• Номинальный коммутируемый ток: 10 А
• Ширина: 9 TE (стандартная модульная ширина для DIN-рейки)
• Количество переключателей сигнала неисправности: 0

Устройство работает в цепях переменного (AC) и постоянного (DC) тока до 230 В. Контакты рассчитаны на коммутацию слаботочных нагрузок - например, индикация состояния, управление световыми индикаторами или входы PLC.

Совместимость и монтаж

Дополнительный контакт для контактора модульного KMR 2НЗ устанавливается только на модульные контакторы серии ARMAT с соответствующими креплениями. Монтаж выполняется механически - контакт фиксируется на боковой поверхности контактора KMR и защёлкивается. Ширина 9 TE позволяет установить его рядом с основным устройством на DIN-рейке без необходимости удлинения проводов. Подключение осуществляется через клеммы, расположенные на корпусе. Нельзя использовать с другими сериями контакторов - даже если они имеют аналогичную ширину.

Преимущества

• Простой и надёжный механизм - механическая связь с главным контактом обеспечивает точную синхронизацию состояния
• Не требует внешнего питания - работает за счёт механического перемещения контакта
• Стандартная ширина 9 TE - легко интегрируется в типовые щиты
• Высокая износостойкость - контакты рассчитаны на 10 А, что достаточно для большинства задач сигнализации

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для управления и сигнализации
• Работает только с контактами серии KMR; несовместима с другими брендами или моделями
• Не имеет функции сигнализации неисправности - только отображает текущее состояние включения/выключения
• Не рекомендуется для частых циклов включения/выключения выше 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Подключение индикатора “Работает” на панели управления станком
• Передача сигнала “Контактор включён” в ПЛК для логического управления
• Активация звукового или светового оповещения при запуске насоса
• Связь с реле времени для задержки старта другого оборудования после включения контактора

Практические советы

• Проверьте, что ваш контактор KMR имеет свободное место для установки дополнительного контакта - некоторые модели уже полностью заняты
• При подключении используйте провода сечением не менее 0,5 мм2 - для тока 10 А меньшее сечение может нагреваться
• Не путайте с контактами 2NO или 1NO+1NC - выбирайте именно модель с двумя нормально замкнутыми контактами, если вам нужен сигнал “выключен”
• После монтажа проверьте работу вручную: включите и выключите контактор, убедитесь, что сигнал на выходе меняется
• Для долговечности избегайте вибраций и высоких температур - лучше устанавливать в закрытых щитах с хорошей вентиляцией
