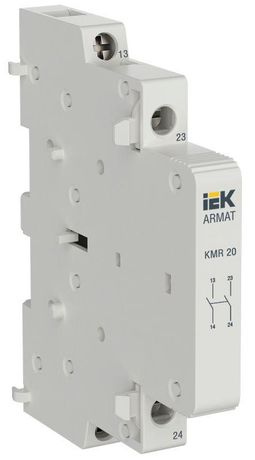

Контакт дополнительный для KMR 2НО ARMAT IEK AR-AUX-SCR-20-240-415

Дополнительный контакт для контактора модульного KMR 2НО от IEK (ИЭК) - это компонент, который расширяет возможности основного контактора за счёт добавления двух независимых разомкнутых контактов. Артикул ar-aux-scr-20-240-415 предназначен для работы в цепях управления и сигнализации, совместим с модульными контакторами серии ARMAT.

Назначение и область применения

Дополнительный контакт для контактора модульного KMR 2НО используется для передачи сигналов в управляющие и контрольные цепи - например, для индикации состояния контактора (включён/выключен), запуска других устройств или формирования обратной связи в автоматических системах. Подходит для установки на контакторы серии ARMAT в щитах управления промышленным оборудованием, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Количество нормально разомкнутых контактов: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 230 В (переменный и постоянный ток)
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 2,5 мм2
• Габаритная ширина: 9 TE (эквивалентно 0,5 модуля DIN)
• Механическая износостойкость: 1 000 000 циклов
• Коммутационная износостойкость: 150 000 циклов при нагрузке 10 А / 230 В
• Способ крепления: боковое, на корпус аппарата

Совместимость и монтаж

Дополнительный контакт для контактора модульного KMR 2НО устанавливается исключительно на контакторы серии ARMAT с соответствующими направляющими. Монтаж выполняется путём защёлкивания на боковой поверхности контактора - не требует инструментов. Убедитесь, что основной контактор имеет свободную боковую площадку для установки. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичную ширину.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Применяется в соответствии с правилами электромонтажа и допускается для использования в бытовых и промышленных электроустановках до 1000 В переменного тока.

Преимущества

• Высокая механическая долговечность - выдерживает более миллиона операций включения/отключения
• Стабильная работа при коммутации слаботочных цепей - надёжно работает с реле, индикаторами, PLC
• Компактный размер - занимает всего 0,5 модуля DIN, экономит место в щите
• Простой и быстрый монтаж без сверления или дополнительных креплений

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 10 А, только для управления и сигнализации
• Работает только с контактами серии ARMAT; несовместим с продукцией других брендов
• Запрещено применять в средах с высокой вибрацией без дополнительной фиксации щита
• Не рассчитан на работу при температуре ниже -25 C или выше +60 C (указано в документации ARMAT)

Примеры использования

• Подключение индикаторной лампы «Работает» к контактору на станке
• Передача сигнала «Контактор замкнут» в контроллер PLC
• Автоматическое отключение вторичного оборудования после остановки главного двигателя
• Формирование цепи блокировки в системе безопасности

Практические советы

• При подключении используйте провода с сечением не более 2,5 мм2 - большие жилы не войдут в зажим
• Проверьте, чтобы контактор был полностью установлен в DIN-рейку - иначе контакт не защёлкнется
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть зажима
• Для многократных циклов работы рекомендуется проверять состояние контактов каждые 50–80 тысяч операций
• Артикул ar-aux-scr-20-240-415 - это именно модель с двумя NO-контактами; если нужны NC или смешанные - выбирайте другие варианты серии ДК-КМ
