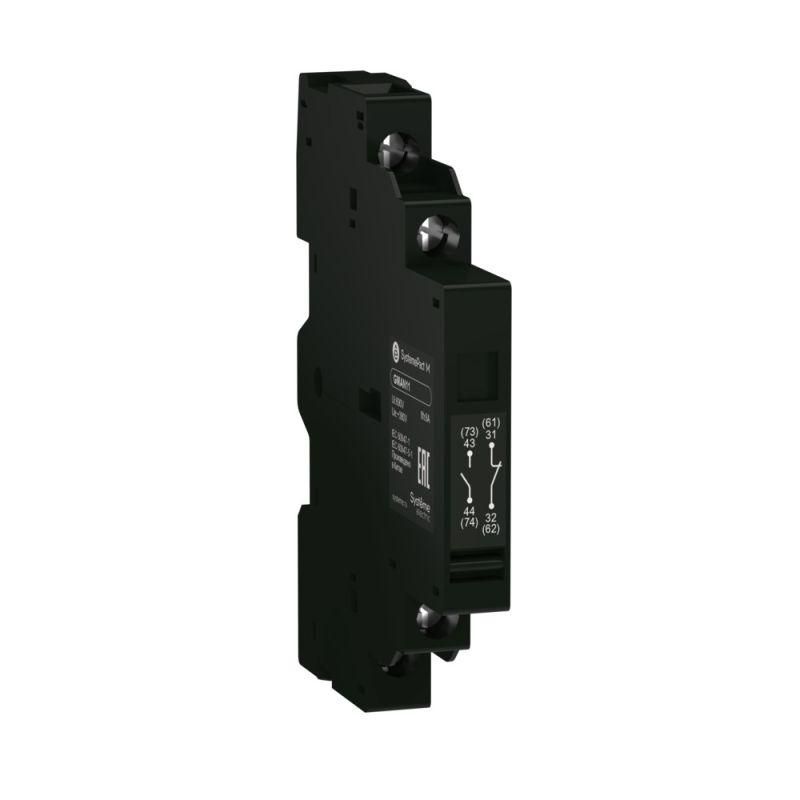

Блок вспомогательных контактов GM2 2НО боковой монтаж Systeme Electric GMAN20

Дополнительный блок контактов GM2 2 нормально открытых боковой от Systeme Electric (артикул gman20) предназначен для расширения функционала автоматических выключателей серии SystemePact GM2 за счёт добавления двух вспомогательных контактов типа НО. Устанавливается на боковой поверхности выключателя и используется в системах управления и сигнализации.

Назначение и область применения

Этот блок контактов позволяет передавать сигнал о состоянии автомата - например, когда он замкнут или разомкнут. Он не управляет током нагрузки, а лишь информирует другие устройства: контроллеры, панели управления, световые индикаторы или системы учёта энергии. Применяется там, где требуется контроль положения выключателя без подключения основной силовой цепи.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО)
• Метод установки: боковая фиксация на корпусе автомата
• Совместимость: исключительно с автоматическими выключателями серии SystemePact GM2
• Количество контактов: два
• Рабочий режим: вспомогательная цепь (не для коммутации нагрузки)

Совместимость и монтаж

Дополнительный блок контактов GM2 2 нормально открытых боковой устанавливается только на автоматы SystemePact GM2. Для монтажа необходимо:

• Отключить питание и убедиться, что автомат находится в отключенном состоянии;
• Снять декоративную крышку с боковой стороны корпуса автомата;
• Закрепить блок до щелчка - он фиксируется механически через штыревой контакт;
• Подключить провода к клеммам блока - они рассчитаны на медные жилы до 2,5 мм2.

Не допускается установка на модели других серий - даже если внешний вид кажется аналогичным.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные компоненты для аппаратов защиты. Сертифицировано для работы в условиях, предусмотренных для класса IP40. Не имеет собственной степени защиты - зависит от герметизации основного автомата.

Преимущества

• Увеличивает количество доступных контактов без замены всего автомата;
• Фиксация обеспечивает надёжный электрический контакт без дополнительных соединений;
• Монтаж выполняется без инструментов - достаточно плотного нажатия;
• Сохраняет целостность корпуса автомата - не требует сверления или модификаций.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток через контакты ограничен значением менее 5 А;
• Не работает при температуре ниже -25 C и выше +70 C;
• Не совместим с автоматами вне серии GM2, включая другие серии SystemePact (например, MCP);
• Не рекомендован для использования во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Сигнализация аварийного отключения на конвейере - контакт замыкается при срабатывании автомата, запуская звуковой оповещатель;
• Логика управления станком: система проверяет состояние автомата перед запуском цикла;
• Удалённый контроль состояния питания в распределительном щите через PLC;
• Автоматическое формирование отчетов о времени работы оборудования по факту включения/выключения.

Практические советы

• Перед установкой проверьте, чтобы на боковой стороне автомата не было повреждений или деформаций - блок не будет правильно фиксироваться;
• Используйте маркировочные бирки на проводах - контакты НО часто путают с НЗ (нормально закрытыми), особенно при обслуживании нескольких устройств;
• Если вам нужны контакты НЗ или смешанные (НО+НЗ), выбирайте другие варианты из серии - этот блок содержит только два НО;
• При сборке щита учитывайте габариты блока - он выступает за плоскость корпуса автомата на 8–10 мм, что может влиять на плотность расположения элементов.
