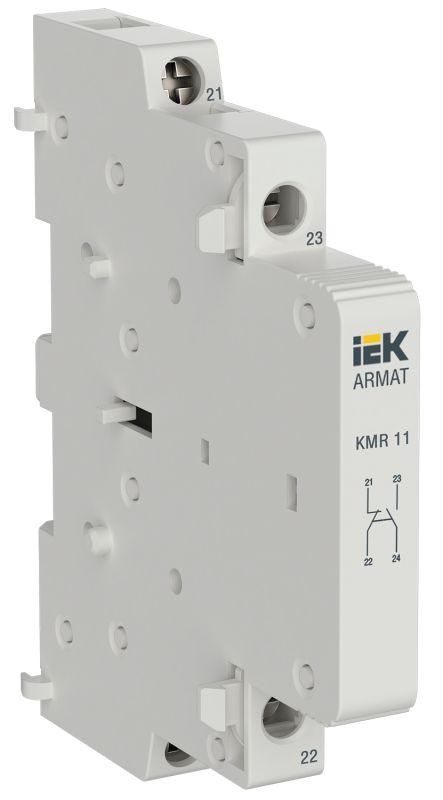

Контакт дополнительный для KMR 1НО 1НЗ ARMAT IEK AR-AUX-SCR-11-240-415

Дополнительный контакт для контактора модульного KMR 1НО 1НЗ от IEK (ИЭК) - это компонент, расширяющий возможности модульных контакторов серии ARMAT за счёт добавления вспомогательного контакта для управления и сигнализации. Артикул ar-aux-scr-11-240-415 совместим с контактными системами шириной 9 TE и предназначен для работы в цепях управления.

Назначение и область применения

Дополнительный контакт для контактора модульного KMR 1НО 1НЗ используется для передачи сигналов состояния контактора в цепи управления, автоматизации и сигнализации. Он позволяет фиксировать положение основного контактора - включён он или выключен - и использовать эту информацию для других устройств: реле, индикационных ламп, PLC, панелей управления.

Подходит для установки на модульные контакторы серии ARMAT в щитах автоматики, на станках, конвейерах, насосных станциях и другом оборудовании, где требуется контроль состояния коммутационного аппарата.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного (AC) и постоянного (DC) тока до этого значения;
• Номинальный коммутируемый ток: 10 А - способен безопасно переключать нагрузки до 10 ампер;
• Количество переключающих контактов: 2 - один нормально замкнутый (1НЗ) и один нормально разомкнутый (1НО);
• Тип устройства: вспомогательный выключатель (контакт), не предназначенный для силовой коммутации;
• Габаритная ширина: 9 TE - занимает одну модульную единицу, соответствует стандартному шагу DIN-рейки;
• Совместим с контактными системами типа ДК-КМ ARMAT.

Совместимость и монтаж

Дополнительный контакт для контактора модульного KMR 1НО 1НЗ устанавливается исключительно на контакторы серии ARMAT от IEK (ИЭК), имеющие специальный крепёжный механизм для дополнительных устройств. Монтаж выполняется путём защёлкивания на боковой поверхности контактора - без инструментов. Убедитесь, что установленный контактор имеет свободный слот для дополнительного модуля.

Не совместим с другими сериями контакторов, даже если они также имеют ширину 9 TE - механическая и электрическая интерфейсы отличаются.

Безопасность и стандарты

Устройство соответствует требованиям к вспомогательным контактам для модульных аппаратов, применяемым в промышленной автоматике. Произведено в соответствии с технологическими стандартами IEK (ИЭК) для надёжной работы в условиях промышленных щитов. Напряжение 230 В и ток 10 А обеспечивают безопасную работу в типичных цепях управления.

Преимущества

• Простая установка - защёлкивание на контактор без сверления или крепления болтами;
• Чёткая визуальная и электрическая изоляция между силовым и вспомогательным контуром;
• Высокая долговечность контактов при частых переключениях в цепях управления;
• Стандартная ширина 9 TE обеспечивает плотную компактную сборку в распределительном щите.

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для управления и сигнализации;
• Работает только с контактами серии ARMAT; несовместим с аналогами других производителей;
• Максимальный ток 10 А - нельзя использовать для питания мощных нагрузок, таких как двигатели или нагреватели;
• Не рассчитан на работу вне температурного диапазона, указанного в документации контактора ARMAT.

Примеры использования

• Подключение индикаторной лампы «Работает» к контактору - сигнал горит, когда контактор включён;
• Передача сигнала «состояние вкл/выкл» в контроллер PLC для логического управления;
• Автоматическое отключение другой цепи при срабатывании контактора через нормально замкнутый контакт;
• Сигнализация аварии в системе - при отказе контактора цепь размыкается и запускает тревожный сигнал.

Практические советы

• Проверьте наличие свободного места на корпусе контактора перед покупкой - некоторые модели уже полностью заняты;
• При подключении используйте провода сечением не менее 0,5–1,5 мм2 - достаточного для тока 10 А в цепях управления;
• Обязательно отключите питание перед установкой или обслуживанием - хотя контакт работает в слабых цепях, он связан с силовым контактором;
• Артикул ar-aux-scr-11-240-415 - это именно вариант с 1НО + 1НЗ. Для других конфигураций (например, 2НО) выбирайте другие артикулы серии.
