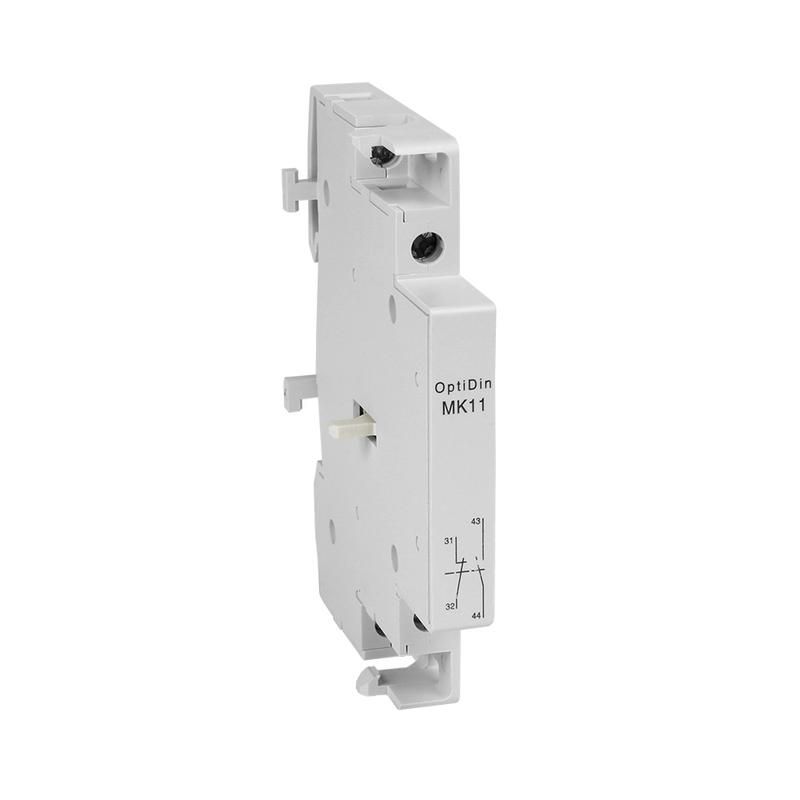

Блок вспомогательных контактов 230В AC 1НО OptiDin MK11 - 321328 КЭАЗ

Блок вспомогательных контактов 230В AC 1НО OptiDin MK11 - это дополнительный модульный элемент для контакторов серии OptiDin MK-100, предназначенный для передачи сигналов о состоянии включения/выключения. Артикул 321328 позволяет легко интегрировать его в автоматические системы управления на базе КЭАЗ.

Назначение и область применения

Блок вспомогательных контактов 230В AC 1НО OptiDin MK11 используется для передачи информации о положении основного контактора - например, что он замкнут или разомкнут. Он не управляет нагрузкой сам по себе, а лишь даёт сигнал другим устройствам: индикаторам, контроллерам, реле безопасности или системам сбора данных. Подходит для установки в щитах управления станков, конвейеров, насосных станций и других объектов с автоматическим управлением.

Технические характеристики

• Тип контакта: один нормально открытый (1 НО)
• Рабочее напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 0 А - не предназначен для питания нагрузки
• Модульная ширина: 0,5 TE (соответствует стандартному DIN-креплению)
• Общая габаритная ширина: 8,7 TE
• Энергопотребление: 0,8–2,6 Вт (низкое, не нагружает цепь управления)
• Время срабатывания: 13–15 мс (быстрое реагирование)
• Уровень шума при работе: менее 15 дБ (практически бесшумный)
• Рабочий температурный диапазон: от –40 C до +60 C
• Тип контактов: мостиковые, из композитного материала - повышают долговечность

Совместимость и монтаж

Блок вспомогательных контактов 230В AC 1НО OptiDin MK11 совместим исключительно с контакторами серии OptiDin MK-100. Устанавливается механически на переднюю панель контактора - не требует проводки между устройствами. Монтаж выполняется вручную: просто защёлкивается на направляющие. Для работы необходимо, чтобы основной контактор был установлен и подключен к сети управления. Не совместим с другими сериями контакторов, даже от КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для вспомогательных контактов. Конструкция обеспечивает двойной разрыв цепи - снижает риск сваривания контактов. Защита IP20 - подходит только для внутренней установки в закрытых распределительных щитах. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Визуальный индикатор положения контактов - можно определить состояние без тестера
• Высокая надёжность контактов благодаря композитным материалам - увеличивает срок службы при частых переключениях
• Поддержка широкого диапазона напряжений управления (24/48/110/230 В AC) - универсальность для разных систем
• Низкое энергопотребление - экономично при длительном использовании
• Бесшумная работа - важна в помещениях с повышенными требованиями к уровню шума

Ограничения применения

• Не является самостоятельным коммутирующим устройством - не может включать/выключать нагрузку
• Не работает без установленного и активированного контактора OptiDin MK-100
• Не рассчитан на постоянное подключение к источникам постоянного тока - только переменный ток
• Запрещено использовать вне закрытых щитов - отсутствует защита от пыли и влаги выше IP20
• Не подходит для управления мощными нагрузками - только для передачи сигналов

Примеры использования

• Сигнал «контактор включён» для индикационной лампы на панели оператора
• Передача состояния в PLC для контроля работы оборудования
• Автоматическое отключение вторичных цепей после отключения главного контактора
• Логическая связь нескольких контакторов в одной системе управления

Практические советы

• Проверьте соответствие типа контактора - блок 321328 работает только с OptiDin MK-100, другие модели не подходят
• При монтаже убедитесь, что контакты полностью защёлкнулись - слышен характерный щелчок
• Не используйте этот блок для управления освещением или двигателями - он не рассчитан на токи
• При проектировании учтите, что ширина 8,7 TE занимает значительное место в щите - планируйте свободное пространство
• Для проверки работоспособности используйте мультиметр в режиме прозвонки - при включённом контакторе цепь должна замыкаться
