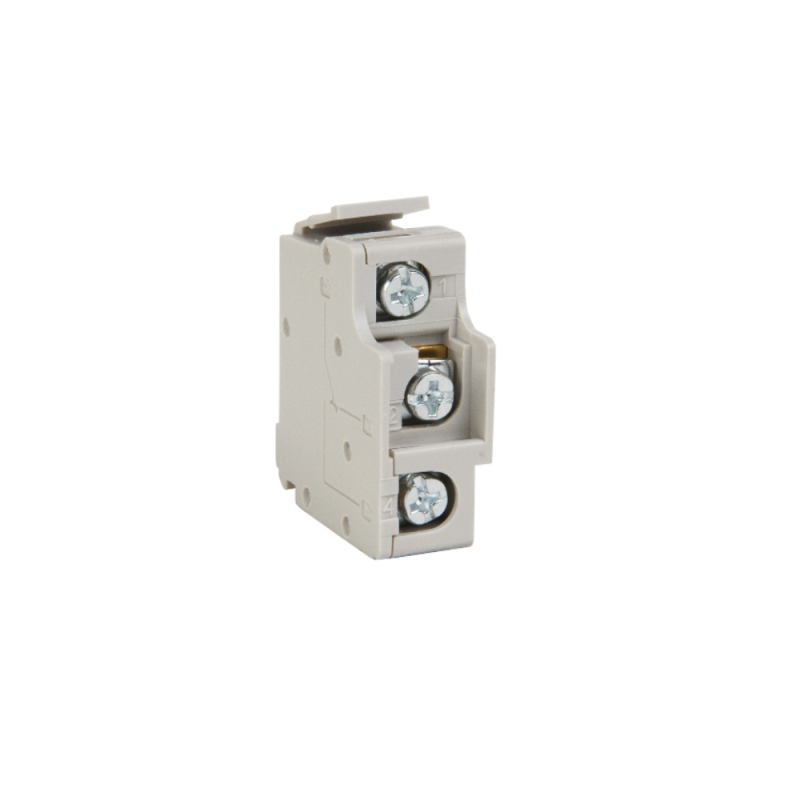

Контакт вспомогательный OptiMat D УХЛ3 AC-15, 230 В КЭАЗ Optima 314967

Контакт вспомогательный ВК/СК1/СК2 OptiMat D УХЛ3 - это компонент для расширения функциональности автоматических выключателей серии OptiMat D от КЭАЗ. Он позволяет передавать сигнал о состоянии аппарата (включен/выключен) в систему управления, не требуя внешних устройств. Артикул 314967 предназначен для установки на выключатели OptiMat D с монтажом сверху.

Назначение и область применения

Контакт вспомогательный ВК/СК1/СК2 OptiMat D УХЛ3 используется для передачи информации о положении главных контактов автоматического выключателя - включено или отключено. Это необходимо для контроля работы оборудования в системах автоматизации, сигнализации и защиты. Применяется в щитах управления, на производстве, в объектах ЖКХ, энергетике и других местах, где требуется удалённый контроль состояния выключателя.

Технические характеристики

• Тип: контакт вспомогательный
• Количество переключающих контактов: 1 (нормально разомкнутый - NO)
• Количество нормально замкнутых контактов (НЗ): 0
• Номинальный рабочий ток: 0 А (не рассчитан на коммутацию нагрузки - только для сигнальной цепи)
• Тип подключения: винтовой зажим
• Способ монтажа: монтаж сверху, интегрированный (устанавливается напрямую на корпус выключателя OptiMat D)
• Исполнение: УХЛ3 - предназначена для эксплуатации в условиях умеренного и холодного климата, с возможностью повышенной влажности

Совместимость и монтаж

Контакт вспомогательный ВК/СК1/СК2 OptiMat D УХЛ3 совместим только с автоматическими выключателями серии OptiMat D от КЭАЗ. Монтаж осуществляется сверху - контакт фиксируется на специальном креплении на верхней части корпуса выключателя. Подключение проводов выполняется через винтовые зажимы. Для правильной установки важно, чтобы выключатель был полностью отключён и не находился под напряжением. После установки контакт механически связан с основными контактами выключателя - он срабатывает одновременно с ними.

Безопасность и стандарты

Контакт соответствует требованиям безопасности для вспомогательных элементов в силовой аппаратуре. Хотя он не предназначен для коммутации тока нагрузки, его применение в сигнальных цепях до 5 А (при условии соблюдения изоляционных характеристик) обеспечивает надёжную работу. Исполнение УХЛ3 гарантирует стабильную работу при температурах от −40 C до +40 C и в средах с высокой влажностью.

Преимущества

• Интегрированная конструкция - не требует дополнительных креплений или адаптеров
• Простой монтаж: устанавливается за несколько секунд без инструментов
• Надёжная связь с основным аппаратом - срабатывание точно совпадает с положением главных контактов
• Уменьшает количество внешних датчиков и проводов в шкафу
• Поддерживает стандартизированную сборку для всей серии OptiMat D

Ограничения применения

• Не предназначен для коммутации токов нагрузки - нельзя использовать как самостоятельный переключатель
• Работает только с выключателями OptiMat D; несовместим с другими сериями КЭАЗ или продукцией других производителей
• Не имеет индикации состояния - сигнал передаётся только на вход контроллера или реле
• Не рекомендуется для цепей выше 5 А - даже при наличии изоляции, риск пробоя возрастает

Примеры использования

• Сигнализация включения/отключения насоса в системе водоснабжения
• Передача состояния автомата на пульт управления станком
• Автоматическое отключение системы освещения при отключении питания
• Интеграция в PLC-системы для учёта времени работы оборудования

Практические советы

• Проверьте, что ваш выключатель OptiMat D имеет место для установки вспомогательного контакта - некоторые модели базового исполнения не поддерживают эту опцию
• При подключении используйте провода сечением не более 2,5 мм2 - для надёжного зажима в винтовых клеммах
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть контакта
• Для долговечной работы в условиях повышенной влажности проверяйте герметичность шкафа и наличие конденсата
• Если нужен контакт НЗ (замкнутый при отключении), выберите другую модель - этот контакт имеет только один размыкающий контакт
