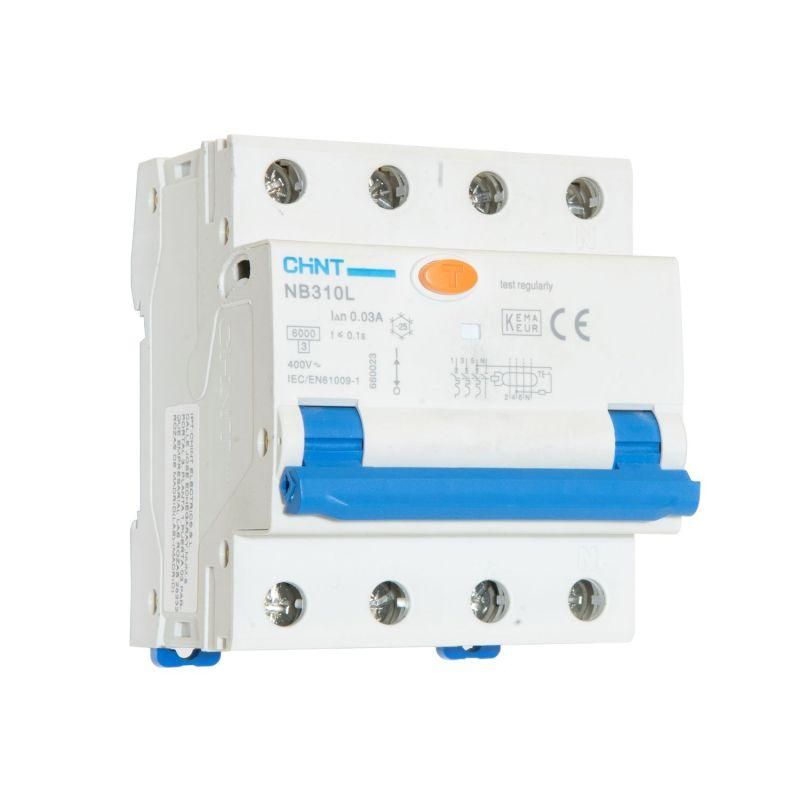

Выключатель автоматический дифференциального тока NB310L 3P+N 25A 30mA, тип A, х-ка C, 6kA (R) | 660015 CHINT

Автоматический выключатель дифференциального тока NB310L/3N от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает NB310L/3N важным элементом современных систем безопасности.

Назначение и область применения

Выключатель NB310L/3N защищает участки электропроводки от опасных утечек тока (до 30 мА), перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов, где требуется высокий уровень электробезопасности. Особенно эффективен там, где используются бытовые приборы с возможностью утечки тока - стиральные машины, бойлеры, электроплиты, насосы, оборудование с частотными преобразователями.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до этого значения без ложных срабатываний.
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, достаточен для защиты человека от поражения током.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания, светодиодных светильников, инверторов).
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы, люминесцентные лампы).
• Количество полюсов: 4P (3P+N) - отключает все фазы и нейтраль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50/60 Гц.
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).
• Степень защиты (IP): IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого щита.
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке согласно стандарту IEC 60898.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.

Совместимость и монтаж

Устройство NB310L/3N монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - совместимо с большинством современных щитов. Ноль (N) обязательно подключается через аппарат - он имеет отключение незащищённой нейтрали, что повышает безопасность при аварийных ситуациях. Для правильной работы необходимо соблюдать полярность: L1, L2, L3 и N должны быть подключены строго по маркировке на корпусе. Монтаж в щите должен обеспечивать свободный доступ к кнопке тестирования.

Безопасность и стандарты

NB310L/3N соответствует требованиям международных стандартов IEC 61009-1 и IEC 61009-2-1. Конструкция - электромеханическая, то есть работает даже при отсутствии напряжения на входе, что повышает надёжность по сравнению с электронными аналогами. Устройство прошло испытания на механическую износостойкость (10 000 циклов включения/отключения) и электрическую (2 000 циклов при номинальном токе).

Преимущества

• Защита от всех видов утечек - тип A обеспечивает безопасность при использовании современной техники с импульсными источниками питания.
• Отключение нейтрали - исключает риск оставления нулевого провода под напряжением после срабатывания.
• Визуальная индикация - окно показывает состояние контактов (включено/выключено), упрощает диагностику.
• Высокая отключающая способность (6 кА) - подходит для мест с высокой мощностью КЗ, включая промышленные объекты.
• Совместимость со стандартными щитами - легко заменяет аналогичные модели других производителей.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для постоянных циклических включений - рекомендовано не более 2000 электрических операций в течение всего срока службы.
• Не используется в сетях с постоянным током - только переменный ток 50/60 Гц.
• Не предназначен для защиты оборудования с токами утечки выше 30 мА - для таких задач нужны устройства с 300 мА.
• Не следует использовать в условиях температур ниже -25 C - снижается надёжность внутренних механизмов.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток в ванной комнате и кухне.
• Производственный цех - питание станков с ЧПУ, которые имеют импульсные блоки управления.
• Офисное здание - защита серверной, где установлены ИБП и компьютеры с импульсными БП.
• Гараж или мастерская - питание сварочных аппаратов, компрессоров, инструментов с двигателями.

Практические советы

• Обязательно проверяйте работоспособность NB310L/3N ежемесячно - нажимайте кнопку «Тест». Это подтверждает исправность дифференциальной защиты.
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и тип (A), чтобы не нарушить координацию защиты.
• Не используйте этот аппарат вместо обычного автоматического выключателя - он не заменяет защиту от перегрузки, а дополняет её.
• При установке в щит с несколькими АВДТ - не забудьте о селективности: если рядом стоит другой выключатель с 30 мА, убедитесь, что они не будут срабатывать одновременно при утечке.
• Посадочный диаметр клемм - 6–16 мм2 - подходят медные провода указанного сечения. Не затягивайте слишком сильно - можно повредить клеммы.
