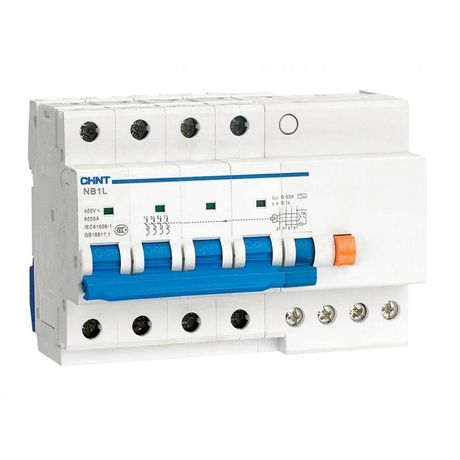

Выключатель автоматический дифференциального тока NB1L-40 4P C25 30mA тип A 6kA (R) | 198122 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) с номинальным током 25 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхпроводных сетях переменного тока. Этот аппарат серии NB1L-40 от бренда CHINT подходит для установки в жилых, коммерческих и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита по дифференциальному току). Применяется в распределительных щитах систем TN-S и TN-C-S, особенно там, где есть группы розеток, бытовые приборы, оборудование с электронными компонентами (например, компьютеры, инверторы, частотные преобразователи).

Технические характеристики

• Номинальный ток: 25 А
• Номинальный ток утечки: 30 мА (0,03 А) — срабатывает при утечке выше этого значения
• Тип дифференциального тока: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (подходит для современной техники с выпрямителями)
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, светильники с люминесценцией)
• Количество полюсов: 4 — защищает все фазы и ноль одновременно
• Род тока: переменный (AC), 50/60 Гц
• Напряжение импульсной прочности: 4 кВ — устойчив к скачкам напряжения (молнии, коммутационные перенапряжения)
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытого щита
• Ширина по модулям: 7 модулей (35 мм × 7 = 245 мм)
• Рабочая температура: от -25 °C до +40 °C — допустимо использование в неотапливаемых помещениях при соблюдении условий
• Степень загрязнения: 2 — подходит для помещений с умеренным уровнем пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов — с нижней стороны, что соответствует требованиям безопасности и удобству сборки щитов. Для правильной работы необходимо соблюдать полярность: входные провода (от сети) подключаются сверху, выходные (к нагрузке) — снизу. Выключатель автоматический дифференциального тока NB1L-40 (R) совместим со всеми стандартными щитами, рассчитанными на 7 модулей. Обратите внимание: он не работает без нулевого провода — обязательна подача N-провода на клемму N.

Безопасность и стандарты

Выключатель автоматический дифференциального тока NB1L-40 (R) соответствует международным стандартам IEC 61009-1 и IEC 61009-2-1. Электромеханическая конструкция гарантирует работу даже при отсутствии питания — срабатывание происходит за счёт дифференциального трансформатора, а не электроники. Это повышает надёжность в условиях перебоев с питанием. Механическая износостойкость — 100 000 циклов включения/выключения, электрическая — 2000 циклов при номинальном токе.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и снижает количество точек отказа
• Тип A позволяет использовать с оборудованием, имеющим импульсные нагрузки (ИБП, инверторы, зарядные устройства)
• Индикатор положения контактов — видно, сработал ли аппарат (красное окно — отключен)
• Кнопка «Тест» — позволяет ежемесячно проверять исправность без специнструментов
• Высокая механическая долговечность — подходит для мест с частыми операциями включения/отключения

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток 50/60 Гц
• IP20 не допускает установку во влажных или открытых помещениях — обязательно внутренняя установка в щит
• Не рекомендуется для защиты цепей с постоянной утечкой тока >10 мА — возможны ложные срабатывания
• Не подходит для цепей с большим количеством импульсных помех без предварительной оценки — может снижать срок службы
• При токе выше 25 А число допустимых циклов включения/отключения снижается до 120 в год — не используйте как частый рубильник

Примеры использования

• Защита групп розеток в квартире, офисе, мастерской
• Щиты на этажах многоквартирных домов — для каждой квартиры или группы комнат
• Промышленные станки с частотными преобразователями (вентиляторы, насосы, конвейеры)
• Системы освещения с LED-драйверами и источниками бесперебойного питания
• Кухни, ванные комнаты, бассейны — где повышен риск утечек через корпус техники

Практические советы

• Проверяйте работоспособность кнопкой «Тест» минимум один раз в месяц — это требование нормативов
• При установке в щит с несколькими УЗО — выбирайте селективные (S-тип) для верхнего уровня, чтобы избежать массового отключения
• Убедитесь, что нулевой провод не соединён с заземлением после аппарата — это вызовет ложные срабатывания
• При использовании с мощными двигателями — убедитесь, что пусковой ток не превышает 10×Iн (250 А), иначе возможны ложные отключения
• Для сложных систем можно заказать дополнительные опции: вспомогательный контакт XF9 для сигнализации или расцепитель V9 для удалённого отключения
