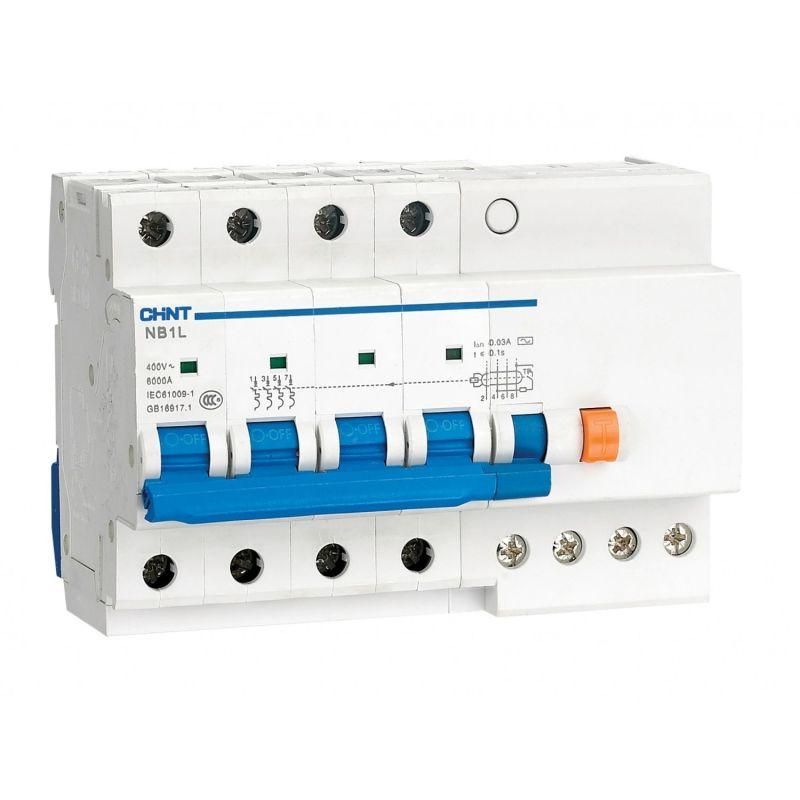

Выключатель автоматический дифференциального тока NB1L-40 4P C25 30mA тип AC 6kA (R) | 198123 CHINT

Автоматический выключатель дифференциального тока NB1L-40(R) C25 30mA 4P от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его ключевым элементом современной системы безопасности.

Назначение и область применения

Выключатель NB1L-40(R) C25 30mA 4P защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний, вызванных утечками тока через изоляцию;
• перегрузок и коротких замыканий в четырёхпроводных трёхфазных сетях 400 В.

Применяется в щитах управления производственным оборудованием, системах вентиляции, насосными станциями, групповых линиях жилых домов и офисных помещений. Подходит для установки там, где требуется одновременная защита всех фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к опасному току утечки, соответствует требованиям для защиты человека.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не подходит для импульсных или постоянных утечек).
• Количество полюсов: 4P - защита всех трёх фаз и нуля одновременно.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токах 5–10×I_n, подходит для оборудования с высоким пусковым током (электродвигатели, компрессоры).
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при кратковременных перенапряжениях.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к скачкам напряжения (например, от молний).
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Ширина модуля: 7 модулей - занимает место в щите, эквивалентное семи стандартным автоматам.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для открытого воздуха.
• Степень защиты (IP): IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги. Монтаж только внутри закрытых щитов.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности, характерной для внутренних помещений.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Совместим со всеми щитами, поддерживающими модульную сборку. Для правильной установки важно соблюдать полярность: ноль подключается к выводу N, фазы - к L1–L3. Нельзя использовать в сетях с постоянным током или с высоким содержанием гармоник без дополнительной фильтрации.

При монтаже в щитах с ограниченным пространством учтите ширину 7 модулей. Выключатель NB1L-40(R) C25 30mA 4P требует свободного доступа для тестирования и обслуживания.

Безопасность и стандарты

Соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть работает даже при отсутствии внешнего питания. Это повышает надёжность в случае обрывов нуля или сбоев в электросети. Отключение происходит механически, без зависимости от электронных компонентов.

Преимущества

• Электромеханическая конструкция - отказоустойчивость при сбоях в сети.
• Яркое окно индикации - сразу видно, произошло ли срабатывание по утечке или перегрузке.
• Кнопка «Тест» - позволяет ежемесячно проверять исправность дифзащиты без специнструментов.
• Совместимость с дополнительными модулями - можно добавить сигналы аварии (XF9J) или удалённое управление (S9/V9).
• Высокая механическая износостойкость - 100 000 циклов включения/отключения.

Ограничения применения

• Не применяется в сетях с постоянным током или сильными импульсными утечками - тип AC не реагирует на них.
• IP20 исключает использование вне герметичных щитов - нельзя устанавливать на улице, в сырых цехах без защиты.
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров - возможны ложные срабатывания.
• Номинальный ток 25 А - не подходит для нагрузок выше 25 А. Для больших мощностей выбирайте модели с I_n=32 А или 40 А.

Примеры использования

• Защита группы розеток в производственном цеху с электродвигателями (станки, насосы).
• Щитовая группа на этаже многоквартирного дома - защита нескольких квартир от утечек.
• Линия питания кондиционера или теплового насоса с высоким пусковым током.
• Оборудование с трёхфазным двигателем (компрессор, вентилятор) в условиях повышенной влажности, но внутри закрытого щита.

Практические советы

• Проверяйте работоспособность кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности.
• При установке в щит с несколькими АВДТ - располагайте их так, чтобы было удобно дотянуться до кнопки теста.
• Не используйте этот выключатель NB1L-40(R) C25 30mA 4P вместо обычного автомата - он дороже и не нужен для простых осветительных цепей без розеток.
• Если в цепи есть частотники или ИБП - рассмотрите вариант с типом A (если доступен) или добавьте входной фильтр.
• При замене старого аппарата - убедитесь, что новый имеет ту же ширину (7 мод.) и класс отключения (6 кА).
