Выключатель автоматический дифференциального тока АД14 4п 25А C тип AC (6,5 мод) | MAD15-4-025-C-030 GENERICA IEK

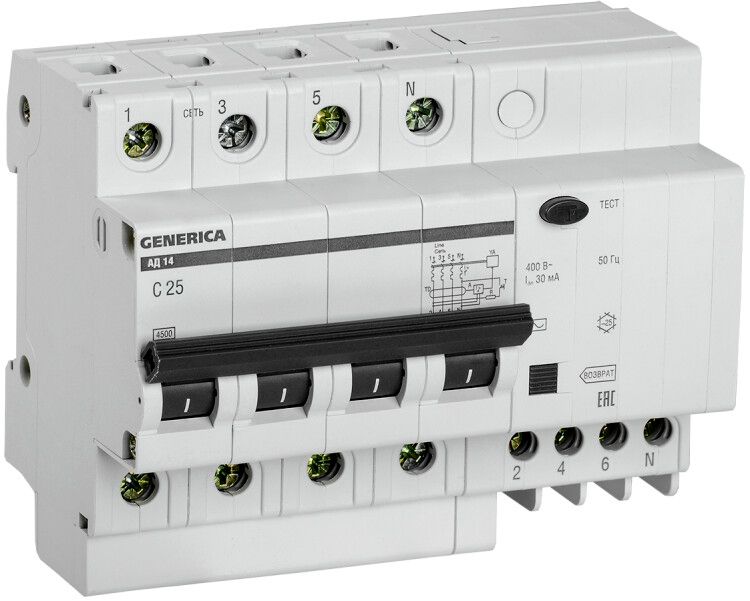

Автоматический выключатель дифференциального тока АД14 от GENERICA (артикул mad15-4-025-c-030) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на 4 полюса. Он предназначен для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита человека и оборудования.

Назначение и область применения

Этот выключатель защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - благодаря чувствительности 30 мА он сработает до того, как ток станет опасным для жизни. Одновременно он предотвращает повреждение проводки и оборудования из-за перегрузок и коротких замыканий. Подходит для групповых цепей освещения, розеток, бытовой техники, насосов, вентиляторов и других нагрузок переменного тока. Устанавливается в щитах с DIN-рейкой, часто используется в квартирах, офисах, мастерских и на производствах с высокой плотностью электроприборов.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В
• Номинальный дифференциальный ток: 30 мА - порог срабатывания при утечке, безопасный для человека
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, компрессоры)
• Отключающая способность: 4,5 кА - способен отключить цепь даже при крупном КЗ
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Ширина: 6,5 модуля (18,5 мм каждый) - занимает место в щите, соответствует стандартной DIN-конфигурации
• Глубина монтажа: 75 мм - требует достаточного пространства внутри корпуса щита
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает риск возгорания
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 75 мм. Наличие нейтрального проводника позволяет подключать его напрямую - важно правильно соединить N-проводник с зажимом устройства. Выключатель совместим с другими элементами серии АД14 и продукцией GENERICA, а также с большинством аналогичных устройств IEK. Не рекомендуется использовать с источниками постоянного тока или импульсными нагрузками (например, светодиодные драйверы с PFC), так как тип AC не реагирует на постоянные утечки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу дифференциальных автоматов. Класс токоограничения 3 и отключающая способность 4,5 кА обеспечивают соответствие современным нормам безопасности. Применение 30 мА соответствует требованиям для защиты людей в помещениях с повышенной опасностью (ванная, кухня, бассейн).

Преимущества

• Объединяет три функции - защита от утечек, перегрузки и КЗ - в одном устройстве, экономя место в щите
• Срабатывает при малейших утечках (30 мА), что критично для безопасности
• Характеристика C позволяет работать с оборудованием, имеющим высокие пусковые токи
• Надёжная механическая конструкция и класс токоограничения 3 снижают риск аварии
• Подтверждённый срок службы 15 лет - долговечность при правильной эксплуатации

Ограничения применения

• Не работает с постоянным током - нельзя применять в системах с PV-панелями, UPS или DC-цепях
• IP20 не допускает установку во влажных местах без дополнительной защиты (коробки, крышки)
• Не подходит для цепей с высоким уровнем помех (частотные преобразователи, инверторы) - возможны ложные срабатывания
• Требует точного подключения нулевого провода; неверное подключение может сделать защиту неэффективной
• Не имеет тестовой кнопки с индикацией состояния - проверку необходимо выполнять внешним тестером

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линия питания насоса или вентиляционного канала в подвале
• Цепь освещения в помещении с металлическими конструкциями (гараж, цех)
• Распределительный щит многоквартирного дома на этаже

Практические советы

• При проектировании щита учтите, что АД14 занимает 6,5 модуля - планируйте место заранее
• Проверьте, чтобы нулевой провод был подключен именно к выводу N, а не к фазному
• Для проверки работоспособности используйте специальный тестер дифференциального тока - кнопка “T” на этом устройстве отсутствует
• Не устанавливайте рядом с мощными источниками ЭМИ (частотные преобразователи, сварочные аппараты)
• При замене старого автомата - выбирайте точно такой же тип (AC, 30 мА, C) - замена на более чувствительный (10 мА) или другой тип (A) может вызвать ложные срабатывания
• При использовании в промышленности - периодически проверяйте целостность изоляции подключаемых устройств, особенно если они старые
