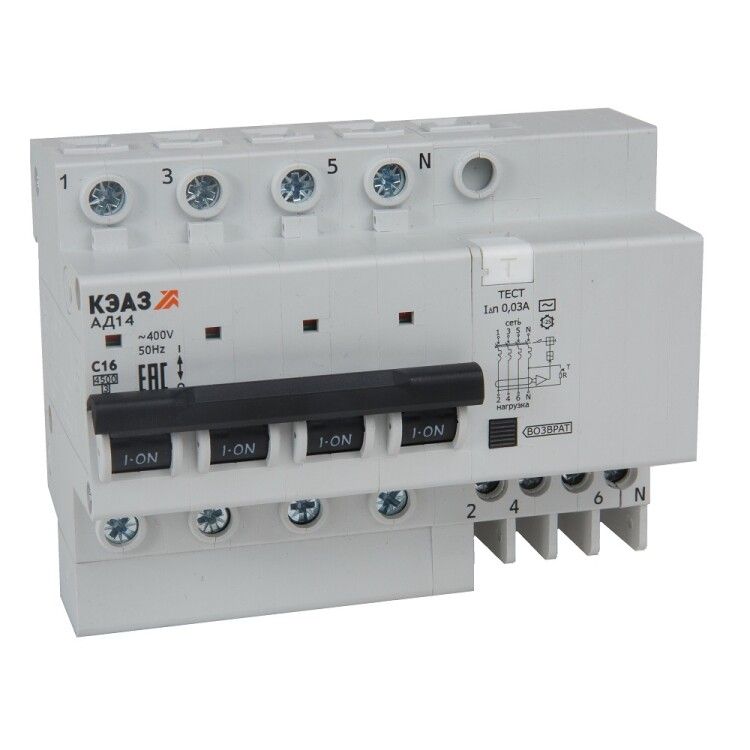

Выключатель автоматический АД14-42C25-AC-УХЛ4 дифференциального тока с защитой от сверхтоков (4P C25 30мА) 4.5кА КЭАЗ 318385

Автоматический выключатель дифференциального тока АД14-42C25-AC-УХЛ4 (4P, C25, 30mA) 4.5кА от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот дифференциальный автомат сочетает функции обычного автомата и устройства УЗО в одном корпусе, что делает его компактным решением для установки в распределительных щитках.

Назначение и область применения

АД14-42C25-AC-УХЛ4 используется для защиты групповых цепей, где есть риск утечки тока - например, в розеточных контурах, на кухне, в ванной комнате, в офисах и торговых точках. Он реагирует на малые токи утечки (30 мА), которые могут быть опасны для жизни, и отключает питание до того, как человек получит травму. Также он защищает проводку и оборудование от перегрева и повреждений, вызванных длительными утечками.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Дифференциальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовой сети)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 ампер
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ
• Характеристика отключения: Без задержки - срабатывает сразу при обнаружении утечки
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное четырём стандартным автоматам
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании, что повышает безопасность
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Исполнение: УХЛ4 - предназначено для работы в условиях умеренного климата, в помещении с температурой от -25C до +40C

Совместимость и монтаж

АД14-42C25-AC-УХЛ4 устанавливается на DIN-рейку в распределительном щите. Его ширина (7,5 модуля) требует свободного места - перед установкой проверьте доступность в щите. Подключение выполняется согласно схеме на корпусе: входные провода сверху, выходные - снизу. Все четыре полюса подключаются: L1, L2, L3, N. Нулевой проводник обязательно проходит через устройство - его нельзя обходить. Для правильной работы важно соблюдать полярность и надёжно затянуть зажимы. Монтаж возможен только в сухих, хорошо вентилируемых местах, вне зон повышенной влажности.

Безопасность и стандарты

АД14-42C25-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Применяется в соответствии с ПУЭ для защиты розеточных цепей в жилых и общественных зданиях. Отключение при утечке 30 мА соответствует нормам безопасности для защиты человека. Класс токоограничения 3 гарантирует минимальное тепловое воздействие на проводку при КЗ.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при аварии
• Характеристика “C” позволяет использовать с оборудованием, имеющим пусковые токи (электродвигатели, люминесцентные лампы)
• Работает в широком диапазоне температур - подходит для большинства внутренних установок
• Произведён КЭАЗ - известный российский производитель с проверенной надёжностью

Ограничения применения

• Не применяется во влажных и открытых помещениях - степень защиты IP20 не допускает попадания влаги
• Не подходит для цепей с постоянным током утечки (например, с источниками питания постоянного тока) - реагирует только на переменный ток (AC)
• Не рекомендован для защиты мощных промышленных машин с частотными преобразователями - возможны ложные срабатывания
• Не следует использовать вместо основного вводного автомата - работает только как защита группы

Примеры использования

• Защита розеток в ванной комнате и на кухне
• Щитовая группа для компьютеров, оргтехники и освещения в офисе
• Цепь питания насоса для системы водоснабжения
• Подключение кондиционера или теплового насоса с однофазным двигателем
• Распределительный щит многоквартирного дома - на каждую квартиру или этаж

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если автомат не отключится, он неисправен
• Проверяйте состояние устройства ежемесячно - тестирование не требует инструментов
• При замене старого УЗО+автомата на этот дифавтомат - убедитесь, что в щите хватает 7,5 модулей
• Не соединяйте ноль после автомата с другими нолями - это нарушит работу дифзащиты
• Для систем с несколькими дифавтоматами используйте координацию по времени - чтобы не отключались все при одной утечке
• АД14-42C25-AC-УХЛ4 - бюджетный вариант от КЭАЗ, поэтому не стоит применять его там, где требуется высочайшая надёжность (например, больницы, серверные); для таких задач выбирайте серию с более высоким классом защиты
