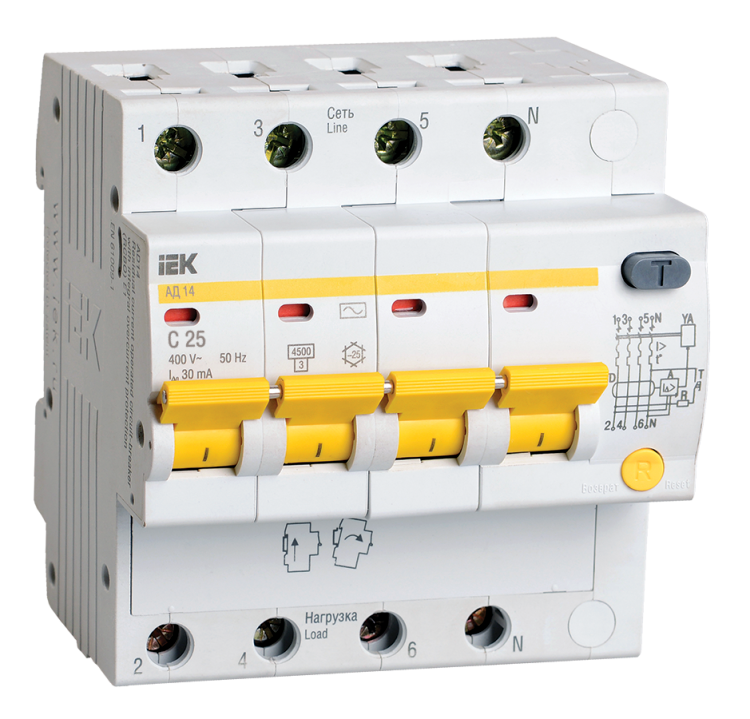

Выключатель автоматический дифференциального тока 4п C 25А 30мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-025-C-030

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с трёхфазной сетью 400 В, обеспечивает безопасность персонала и оборудование при использовании на DIN-рейке.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через повреждённую изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, насосных станциях и других объектах с трёхфазным питанием 400 В.

Технические характеристики

• Номинальный ток: 25 А — допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, достаточная для защиты человека
• Количество полюсов: 4 — защищает три фазы и нейтраль одновременно
• Номинальное напряжение: 400 В — работает в трёхфазных сетях переменного тока
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Предельная отключающая способность: 4,5 кА — способен отключить аварию даже при высоких токах КЗ
• Тип тока утечки: AC — реагирует только на переменный ток утечки, не на постоянный
• С коммутируемым нейтральным проводником: да — ноль размыкается при отключении, повышает безопасность
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытых щитах
• Способ монтажа: DIN-рейка — стандартный крепёж для промышленных щитов
• Модульная ширина: 4,9 модуля — занимает место в щите, соответствующее четырём обычным автоматам
• Глубина монтажа: 72,1 мм — учитывать при проектировании корпуса щита
• Диапазон рабочих температур: от -25 °C до +40 °C — подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Частота: 50 Гц — совместим с российскими и близкими сетями
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные жилы
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли, но не проводящей

Совместимость и монтаж

АД-14 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм². Нейтральный проводник коммутируется — он разрывается при отключении устройства, что важно для безопасности в системах TN-S и TN-C-S. Устройство совместимо с другими компонентами серии KARAT от IEK. Индикатор срабатывания по дифференциальному току показывает причину отключения — отличает утечку от перегрузки или КЗ.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 — основным нормам для устройств защитного отключения (УЗО) в России. Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие этим стандартам гарантирует надёжность срабатывания при утечке 30 мА в течение 0,3 секунды. Устройство не предназначено для работы в условиях сильного загрязнения, влаги или открытых площадках — IP20 исключает использование вне щитов.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите и упрощает схему
• Защита от сверхтоков реализована в каждом полюсе — равномерная нагрузка и отказоустойчивость
• Предельная отключающая способность 4,5 кА — обеспечивает безопасность даже при серьёзных авариях
• Коммутируемый нейтраль — повышает уровень безопасности при обслуживании
• Индикация срабатывания — позволяет быстро определить причину отключения (утечка vs перегрузка)

Ограничения применения

• Не применяется в сетях с постоянным током — только для переменного тока (AC)
• Не подходит для открытых установок — степень защиты IP20 требует герметичного щита
• Не рекомендуется для сред с высокой запылённостью или химическими выбросами — класс загрязнения 2 ограничен
• Не защищает от импульсных помех или постоянных утечек — только от переменного тока утечки
• Работает при минимальном напряжении 50 В — при глубоком проседании сети может не сработать

Примеры использования

• Щит питания группы станков на заводе — защита от утечек и КЗ в трёхфазной сети
• Распределительный щит насосной станции — где есть риск пробоя изоляции в сыром воздухе
• Контур освещения и силовой нагрузки в производственном цеху — единое устройство вместо двух
• Подключение оборудования с двигателями (компрессоры, вентиляторы) — характеристика C устойчива к пусковым токам

Практические советы

• При проектировании щита учтите глубину монтажа — 72,1 мм — и ширину 4,9 модулей
• Выбирайте кабель сечением не более 35 мм² — большие жилы не войдут в зажимы
• Проверьте соответствие системы заземления (TN-S/TN-C-S) — коммутируемый ноль требует правильной схемы
• После монтажа обязательно протестируйте кнопкой “T” — проверка срабатывания должна происходить регулярно
• Не используйте АД-14 в качестве единственной защиты в системе IT — требуется дополнительный контроль изоляции
• При замене старого УЗО — убедитесь, что новый имеет аналогичную коммутируемую нейтраль и ту же характеристику C
