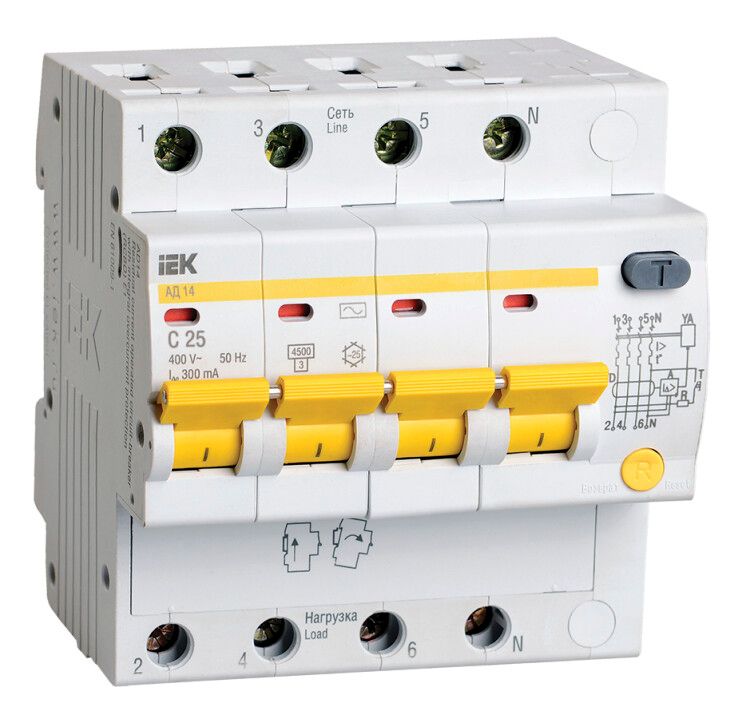

Выключатель автоматический дифференциального тока 4п C 25А 300мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-025-C-300

Автоматический дифференциальный выключатель АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с трёхфазной сетью 400 В, обеспечивает безопасность персонала и предотвращает возгорания из-за повреждённой изоляции. Артикул mad10-4-025-c-300 соответствует серии KARAT.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через повреждённую изоляцию. Уставка срабатывания 300 мА оптимальна для защиты оборудования и зданий — не слишком чувствительна для бытовых условий, но достаточно надёжна на промышленных участках. Применяется в распределительных щитах цехов, насосных станций, конвейерных линий и других объектах с трёхфазным питанием 400 В. Отличается высокой надёжностью в условиях повышенной запылённости и колебаний температуры благодаря исполнению УХЛ4.

Технические характеристики

• Номинальный ток: 25 А — выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток: 300 мА (0,3 А) — срабатывает при утечке тока выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть с нулём
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, компрессоры)
• Количество полюсов: 4 — защищает три фазы и ноль одновременно
• Наличие нейтрального проводника: да — ноль проходит через аппарат и отключается при срабатывании
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый щит
• Способ монтажа: DIN-рейка — стандартный крепёж для промышленных щитов
• Модульная ширина: 4,9 модулей — занимает место 4,9 × 17,5 мм = ~85,8 мм
• Глубина монтажа: 72,1 мм — учитывать при планировании глубины щита
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные силовые кабели
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Степень загрязнения: 2 — допустимо наличие непроводящей пыли, но не токопроводящей
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности

Совместимость и монтаж

АД-14 устанавливается на DIN-рейку типа 35 мм, как все устройства серии KARAT. Для подключения используются винтовые зажимы, рассчитанные на жилы сечением до 35 мм² — можно использовать как однопроволочные, так и многопроволочные кабели. Нейтральный проводник обязательно подключается — без него устройство не будет работать. Индикатор срабатывания по дифференциальному току показывает причину отключения — отличает утечку от перегрузки. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Устройство не имеет возможности внешнего управления — только механический рычаг включения/выключения.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 — основным нормам для дифференциальных автоматов в РФ. Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие этим стандартам гарантирует точность срабатывания при утечке, термическую и электродинамическую стойкость при КЗ. Устройство не предназначено для защиты от импульсных перенапряжений — для этих целей требуется дополнительный УЗИП.

Преимущества

• Объединяет четыре функции: защита от утечек, перегрузки, короткого замыкания и аварийного повышения напряжения
• Защита по каждому полюсу — при КЗ или перегрузке отключаются все фазы и ноль одновременно
• Предельная отключающая способность 4,5 кА — достаточна для большинства промышленных систем
• Индикация причины отключения — легко диагностировать, что вызвало срабатывание: утечка или сверхток
• Поддержка двойного подключения — можно соединять шиной или гибким проводом, удобно при сборке щитов
• Работоспособность при снижении напряжения до 50 В — остаётся активным даже при просадках в сети

Ограничения применения

• Не защищает от постоянного тока утечки — только переменный (тип AC); для смешанных сред нужен тип A или B
• IP20 — нельзя устанавливать вне щита, в сырых или пыльных местах без корпуса
• Не подходит для систем IT (с изолированной нейтралью) — требует TN-S или TN-C-S
• Не предназначен для частого включения/выключения — не является коммутационным аппаратом
• Не защищает от скачков напряжения — необходимы дополнительные устройства (УЗИП)
• Не рекомендуется для использования в системах с высоким уровнем гармоник — возможны ложные срабатывания

Примеры использования

• Щит питания станков с асинхронными двигателями — защита от перегрузки и утечки при износе изоляции
• Распределительный щит конвейерной линии — отключение при пробое на корпус
• Цеховая система освещения с металлическими светильниками — предотвращение пожара при старении кабелей
• Насосная группа с частотным преобразователем — защита от утечек, вызванных помехами в работе ЧП
• Система вентиляции в производственных помещениях — надёжная защита при наличии пыли и влаги

Практические советы

• При выборе места установки убедитесь, что глубина щита минимум 75 мм — с учётом кабельного ввода и свободного доступа
• Проверьте посадочный диаметр клемм — он рассчитан на 35 мм², но не более; использование больших кабелей приведёт к плохому контакту
• Перед первым включением проверьте тестовой кнопкой — она должна отключать устройство
• При использовании в щите с несколькими АД-14 — не забывайте про координацию с другими защитами: этот аппарат должен быть ближе к нагрузке
• При замене — используйте аналогичный артикул mad10-4-025-c-300; другие модели серии KARAT могут иметь другую характеристику срабатывания
• Не устанавливайте рядом с источниками тепла — перегрев снижает срок службы и увеличивает риск ложных срабатываний
