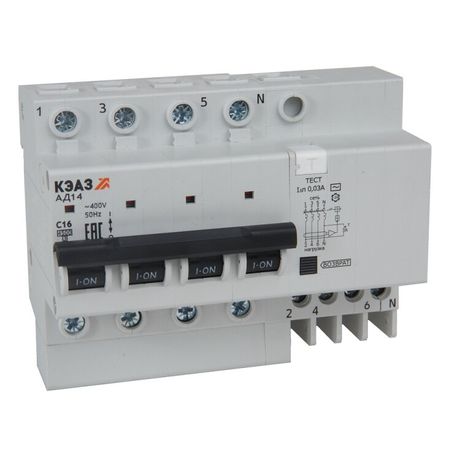

Выключатель автоматический АД14-44C25-AC-УХЛ4 дифференциального тока с защитой от сверхтоков (4P C25 300мА) 4.5кА КЭАЗ 318393

Автоматический выключатель дифференциального тока АД14-44C25-AC-УХЛ4 (4P, C25, 300мА) 4.5кА от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и УЗО, что делает его компактным решением для установки в распределительных щитах жилых и офисных помещений.

Назначение и область применения

АД14-44C25-AC-УХЛ4 защищает цепи от опасных утечек тока величиной более 300 мА, которые могут вызвать пожар или поражение человека. Подходит для установки в групповых линиях, питающих розеточные сети, освещение и оборудование в квартирах, домах, офисах, магазинах и других объектах с постоянной нагрузкой. Применяется там, где требуется одновременная защита от перегрузок, коротких замыканий и утечек тока.

Технические характеристики

• Номинальный ток: 25 А - выдерживает длительную нагрузку до этого значения, срабатывает при превышении
• Дифференциальный ток: 0,3 А (300 мА) - чувствителен к утечкам выше этой величины
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой мощности
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный тип для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на провода
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышая безопасность
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Модульная ширина: 7,5 модулей - занимает 7,5 стандартных мест в DIN-рейке (≈135 мм)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Характеристика отключения: Без задержки - срабатывает немедленно при утечке, без временной выдержки

Совместимость и монтаж

АД14-44C25-AC-УХЛ4 устанавливается на DIN-рейку в распределительном щите. Для монтажа требует свободного места шириной 7,5 модулей. Все четыре полюса подключаются: L1, L2, L3, N - важно соблюсти правильную последовательность, особенно нулевой проводник, поскольку он коммутируется. Подключение выполняется через зажимы с моментом затяжки 0,8–1,0 Нм. Не допускается использование с DC-цепями или системами с постоянным током утечки. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50807-2007 и МЭК 61009-1. Соответствует нормам безопасности для защиты от поражения электрическим током. Класс токоограничения 3 обеспечивает соответствие повышенным требованиям к надёжности отключения при аварийных режимах. Серия «Бюджетный модуль» от КЭАЗ прошла сертификацию в рамках системы обязательного подтверждения соответствия.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании
• Характеристика C позволяет использовать с оборудованием, имеющим высокие пусковые токи
• Класс 3 токоограничения снижает риск повреждения проводки при КЗ
• Работает в условиях температур от −40C до +40C (УХЛ4 - для умеренного и холодного климата)

Ограничения применения

• Не применяется в цепях с постоянным током утечки (DC) - например, в системах с выпрямителями или светодиодными драйверами без фильтрации
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без корпуса или в уличных щитах
• Не рекомендован для защиты отдельных розеток с малой нагрузкой - лучше применять УЗО с 30 мА для таких задач
• Не подходит для систем IT (изолированная нейтраль) - требует TN-S или TN-C-S
• Не имеет тестовой кнопки с возможностью проверки без питания - необходимо периодически проверять работоспособность вручную

Примеры использования

• Защита группы розеток в кухне или ванной комнате частного дома
• Щитовая группа на этаже офисного здания, питающая компьютеры, принтеры и оргтехнику
• Линия питания кондиционера или насоса с двигателем в торговом центре
• Распределительный щит многоквартирного дома, защищающий несколько квартир по одной линии

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был правильно подключен ко входному контакту - неверное подключение может сделать устройство некорректным
• Убедитесь, что суммарная нагрузка на линию не превышает 25 А - превышение снизит срок службы автомата
• Проверяйте работу устройства ежемесячно с помощью кнопки «Тест» - даже если оно новое, регулярная проверка гарантирует надёжность
• При использовании в щитах с ограниченным пространством учтите ширину 7,5 модулей - другие автоматы могут не поместиться рядом
• Для защиты отдельных точек с высоким риском поражения (ванная, бассейн) используйте УЗО с 10–30 мА, а не этот дифавтомат - он слишком «медленный» для такой задачи
