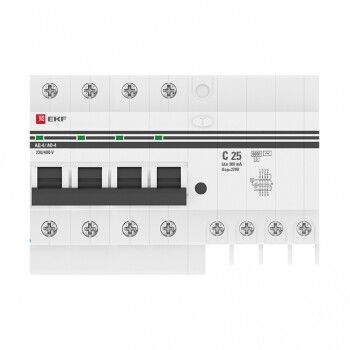

Дифференциальный автомат АД-4 25А/300мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-25-300-pro EKF

Автоматический выключатель дифференциального тока АД-4 25А/300мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном корпусе. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов.

Назначение и область применения

АД-4 25А/300мА предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и КЗ. Устройство применяется в сетях переменного тока 50 Гц с напряжением до 400 В. Особенно эффективен там, где есть повышенная опасность поражения током - в ванных комнатах, кухнях, на производстве, в гаражах и на открытых площадках с электрооборудованием.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,5 кВт при 220 В
• Дифференциальный ток срабатывания: 300 мА - защита от утечек, достаточная для групповой защиты нескольких потребителей
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных сетей)
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 6 кА - выдерживает высокие токи КЗ, типично для городских сетей
• Номинальное напряжение изоляции: 500 В - безопасная работа при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам (молнии, коммутационные броски)
• Максимальное сечение провода: 0–25 мм2 - совместим с медными и алюминиевыми кабелями
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий температурный диапазон: -25...+50 C - работает в холодных и жарких помещениях
• Способ монтажа: на DIN-рейку, занимает 8 модулей
• Глубина монтажа: 45 мм - учитывать при проектировании ширины щита
• Частота: 50 Гц - для сетей России и стран СНГ
• С коммутируемым нейтральным проводником: да - ноль отключается вместе с фазами, повышает безопасность
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях II уровня
• Степень загрязнения: 3 - допустимо применение в условиях пыли, влаги и конденсата (внутри щита)
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

АД-4 25А/300мА устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется место глубиной 45 мм и минимум 8 модулей в щите. Подключение проводов - верхние и нижние клеммы, подходят медные жилы сечением до 25 мм2. Нулевой проводник обязательно подключается через коммутируемый контакт - нельзя использовать внешний ноль. Устройство совместимо со всеми щитами, поддерживающими 8-модульные автоматы EKF PROxima. Не рекомендуется устанавливать рядом с источниками сильной вибрации или нагрева выше +50 C.

Безопасность и стандарты

АД-4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Обладает встроенной защитой от перенапряжений - уникальная особенность серий EKF PROxima. Это снижает риск выхода из строя чувствительной электроники при грозовых разрядах или авариях в ЛЭП. Отключение при утечке происходит за время менее 40 мс, что обеспечивает соответствие нормам безопасности для человека.

Преимущества

• Объединяет четыре функции: автомат, УЗО, защита от перенапряжений и коммутацию нуля - экономит место в щите
• Электронный механизм срабатывания - точнее и надёжнее механических аналогов при малых токах утечки
• Увеличенный запас прочности контактов благодаря классу токоограничения 3
• Долгий гарантийный срок (7 лет) указывает на высокую надёжность компонентов
• Поддержка коммутируемого нуля исключает риск сохранения потенциала на оборудовании после отключения

Ограничения применения

• Не подходит для постоянного тока - только переменный (AC)
• IP20 не допускает установку вне закрытого щита - недопустимо в сырых, пыльных или уличных местах
• 300 мА - слишком большой порог для защиты одного человека; для ванных комнат лучше использовать 30 мА
• Не предназначена для частых включений/выключений - не является рубильником
• Не подходит для систем IT (изолированной нейтрали); используется только в TN-S/TN-C-S

Примеры использования

• Защита группы розеток на кухне и в ванной (при условии наличия отдельного УЗО 30 мА для ванны)
• Щит на этаже многоквартирного дома - защита всех квартирных линий
• Производственный участок с насосами, конвейерами и светильниками
• Гараж с зарядным устройством, сварочным аппаратом и освещением
• Система питания оборудования в офисе с серверами и компьютерами

Практические советы

• Выбирая между АД-4 и АД-4S - если нужна селективность (чтобы не отключались другие линии при сбое одной), берите модель с буквой S
• Проверьте перед монтажом, чтобы входные провода были плотно затянуты - слабый контакт вызывает перегрев
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Повторяйте тест ежемесячно
• Если в помещении много электромоторов (например, вентиляция, насосы), характеристика C - правильный выбор
• Не используйте этот автомат как основной вводный - он не рассчитан на токи более 25 А и не имеет функции защиты от перегрузки всей системы
• При замене старого автомата - проверьте, что новый АД-4 25А/300мА от EKF PROxima точно соответствует по числу полюсов и глубине монтажа
