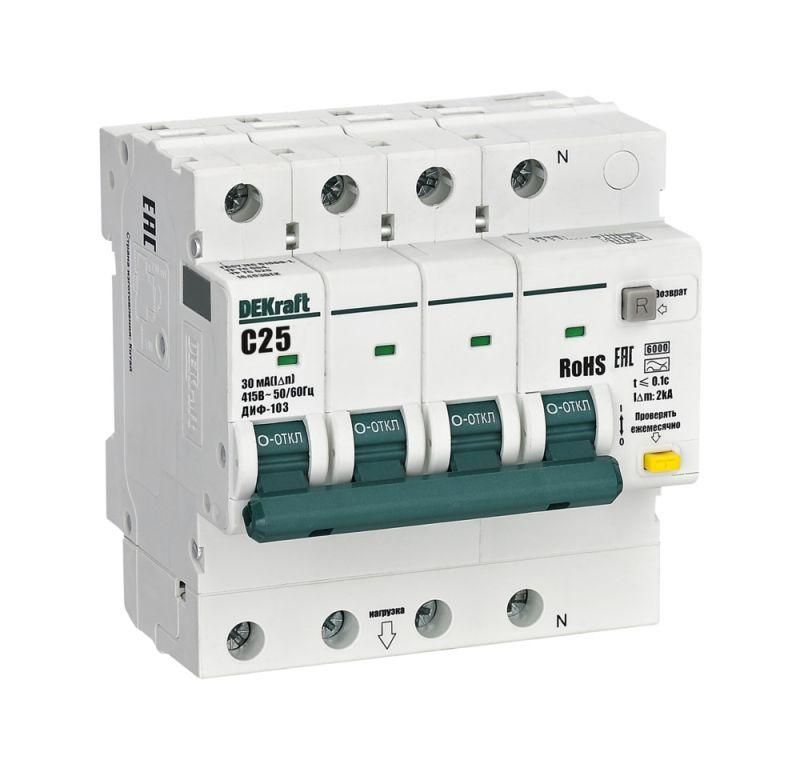

Выключатель автоматический дифференциального тока АВДТ 3P+N 25А 30мА AC х-ка C ДИФ-103 6кА | 16403DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 6кА от DEKraft - устройство для защиты людей и оборудования от поражения электрическим током, короткого замыкания и перегрузки. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16403dek.

Назначение и область применения

ДИФ-103 6кА защищает цепи от утечек тока (до 30 мА), что предотвращает поражение человека электричеством, а также от коротких замыканий и длительной перегрузки. Устройство предназначено для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых и распределительных щитах. Применяется в зданиях с высокой плотностью потребления энергии: офисах, больницах, школах, производственных помещениях, торговых центрах.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока (AC)
• Номинальный ток: 25 А
• Количество полюсов: 4 (3 фазы + N - нейтраль с коммутацией)
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип срабатывания по утечке: AC - реагирует на синусоидальный переменный ток утечки
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ до 6000 А
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 73 мм
• Ширина: 88,5 мм (4,5 модуля)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности

Совместимость и монтаж

ДИФ-103 6кА монтируется на стандартную DIN-рейку. Ширина 88,5 мм соответствует 4,5 модулям - занимает место аналогично четырём однополюсным автоматам. Нейтральный проводник коммутируется - при срабатывании от утечки тока он полностью отключается, повышая безопасность. Для подключения используйте кабель сечением до 25 мм2 (по рекомендациям производителя). Боковые каналы охлаждения позволяют работать при повышенной температуре внутри щита без снижения надёжности. Совместим с аксессуарами серии ВА-101 - можно использовать дополнительные контакты, расцепители, блокировки.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ
• Электронный тип расцепителя - обеспечивает точное срабатывание при малых утечках
• Индикация срабатывания: красная кнопка “R” выступает при отключении по утечке - легко определить причину отключения
• Окошко-индикатор состояния контактов показывает положение (вкл./выкл.) даже при закрытой крышке щита

Преимущества

• Комбинированная защита: от утечки, перегрузки и КЗ в одном устройстве
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевом проводе после отключения
• Яркая индикация срабатывания по утечке - ускоряет диагностику аварий
• Окошко положения контакта - позволяет контролировать состояние без открывания крышки
• Боковые каналы охлаждения - снижают нагрев при длительной работе
• Унификация с серией ВА-101 - возможность совмещения с другими элементами одной системы управления

Ограничения применения

Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли. Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц. Не рекомендуется для цепей с высокими импульсными помехами (например, частотные преобразователи), так как возможны ложные срабатывания. Не следует применять вместо основного автомата в системах IT - требуются специальные решения. Максимальная рабочая температура - согласно условиям степени загрязнения 2, не выше +40C в среднем.

Примеры использования

• Защита группы розеток в офисе или мастерской
• Ввод в квартиру или частный дом (при наличии заземления)
• Щит освещения в учебном заведении
• Распределительный щит на производстве с электродвигателями
• Групповая защита бытовых приборов с металлическим корпусом (стиральная машина, бойлер)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 25 А требуется минимум 2,5 мм2 медного провода
• Обязательно соблюдайте полярность при подключении нейтрали - L и N должны быть правильно соединены
• Проверяйте работу кнопки “T” (тест) ежемесячно - она имитирует утечку и подтверждает исправность
• При использовании в щите с несколькими ДИФ-103 6кА следите, чтобы суммарная нагрузка не превышала возможности вводного автомата
• Если часто срабатывает “R”, проверьте изоляцию подключённых приборов - возможно, есть пробой или старая проводка
• Для сложных систем лучше использовать координированные селективные схемы - тогда сработает только нужный ДИФ-103 6кА, а не весь щит
