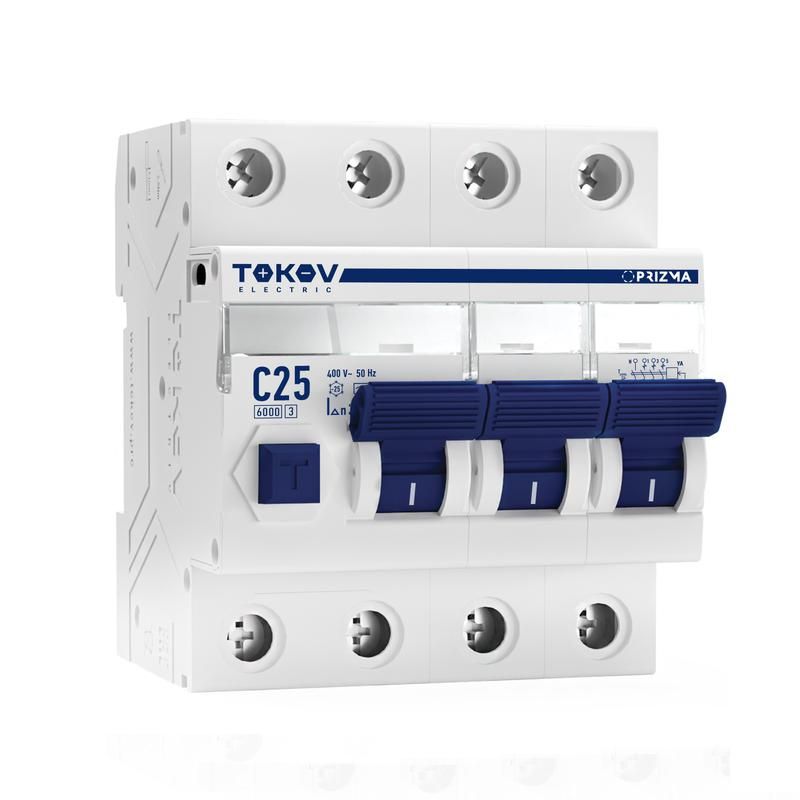

Выключатель автоматический дифференциального тока 4п (3P+N) C 25А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-25-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-25-30-ac обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в однофазных и трёхфазных сетях переменного тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

tke-pz60-rcbo-4-25-30-ac применяется для защиты электрических цепей с переменным током в жилых, офисных и промышленных объектах. Подходит для групповых линий, где требуется одновременная защита от перегрузок, коротких замыканий и утечек тока. Часто используется в щитках на входе в квартиру, в помещениях с повышенной влажностью (ванная, кухня), на оборудовании с высокой нагрузкой - станках, насосах, системах вентиляции.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; сработает при превышении этого значения, что соответствует требованиям безопасности для защиты человека;
• Тип утечки: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции); не срабатывает на постоянный ток утечки (требуется другой тип, если есть оборудование с выпрямителем);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы, малые двигатели;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном токе до 6000 А;
• Напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Количество полюсов: 4 (3P+N) - защищены три фазы и нейтраль, причём нейтральный проводник коммутируется (размыкается при срабатывании);
• Изоляция: Ui = 400 В, импульсное напряжение 6 кВ - обеспечивает надёжную изоляцию даже при скачках напряжения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - устанавливается внутри щита;
• Максимальное сечение провода: 1–16 мм2 (монопроволочный), 1–10 мм2 (гибкий многопроволочный);
• Ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке;
• Глубина монтажа: 50 мм - требует достаточного пространства в шкафу;
• Рабочая температура: от –25C до +50C - допустимо использование в неотапливаемых помещениях, но не на улице.

Совместимость и монтаж

tke-pz60-rcbo-4-25-30-ac устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы сверху и снизу - провода фиксируются винтами. Нейтральный проводник обязательно подключается к клемме N, указанной на корпусе. Обязательно соблюдать полярность: L1, L2, L3, N должны быть подключены согласно схеме. Монтаж возможен только в закрытых электрощитах. Не рекомендуется использовать в условиях вибраций выше нормы - например, рядом с крупными компрессорами без демпфирующих креплений.

Безопасность и стандарты

Устройство соответствует международному стандарту EN 61009-1 для автоматических выключателей дифференциального тока. Соответствие гарантирует проверенную надёжность срабатывания при утечке 30 мА менее чем за 0,3 секунды. Применяется в соответствии с ПУЭ и ГОСТ Р 50669-2014 для защиты людей в электроустановках до 1000 В.

Преимущества

• Комбинированная защита: один прибор заменяет два - автомат и УЗО, экономит место в щите;
• Коммутируемый нейтраль: исключает риск сохранения потенциала на нулевой жиле после отключения;
• Чёткая классификация типа C: оптимален для смешанных нагрузок без частых бросков тока;
• Физически ограниченная глубина: легко помещается в стандартные щитовые коробки;
• Подтверждённая отключающая способность 6 кА - подходит для большинства городских и промышленных сетей.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, с ИБП, LED-драйверами, зарядными устройствами) - нужен тип A или B;
• IP20 не позволяет устанавливать на улице или во влажных местах вне щита;
• Не предназначен для защиты оборудования с очень высокими пусковыми токами (большие двигатели >5 кВт) - лучше выбрать тип D;
• Не работает без подключения нейтрали - нельзя применять в TN-C системах, где PEN-проводник не разрывается;
• При использовании с гибкими проводами необходимо применять наконечники - иначе контакт будет нестабильным.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита на входе в квартиру вместо двух отдельных устройств;
• Линии питания станков с асинхронными двигателями мощностью до 5,5 кВт;
• Осветительные цепи в административных зданиях с люминесцентными и светодиодными светильниками;
• Системы вентиляции и кондиционирования с контроллерами и насосами.

Практические советы

• Проверьте перед монтажом, чтобы нейтраль была отделена от PEN-провода - устройство не сработает в TN-C системе;
• При подключении гибких проводов используйте наконечники типа НШВИ - это предотвратит облом жил и плохой контакт;
• После установки всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность;
• Если в сети есть частые ложные срабатывания - проверьте наличие утечек на других участках цепи, возможно, проблема не в этом устройстве;
• При замене старого УЗО+автомата на tke-pz60-rcbo-4-25-30-ac учтите, что он займёт 4 модуля - убедитесь, что в щите достаточно места.
