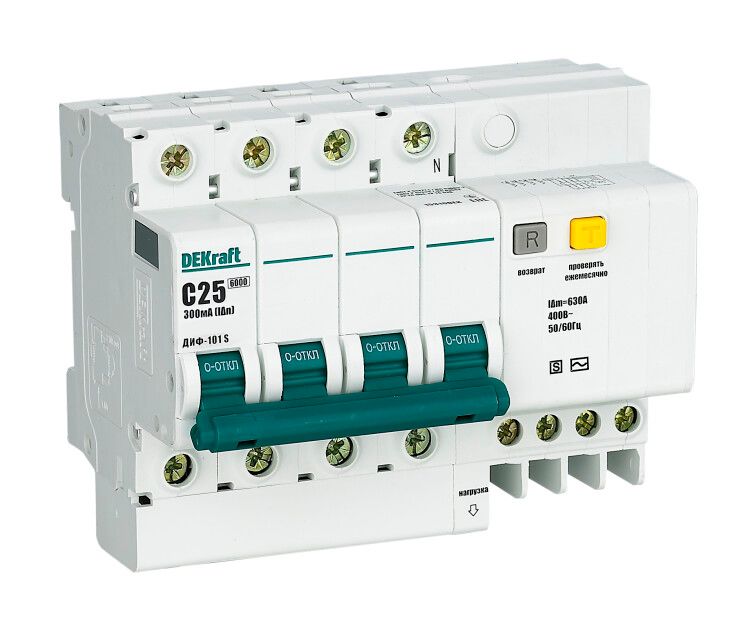

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 25A 300мА селективный S | 15315DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях 220/380 В. Подходит для установки в распределительных щитах, особенно там, где важна селективность - то есть последовательное срабатывание защитных устройств без отключения всей цепи.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предохраняет проводку от повреждений из-за перегрузок и коротких замыканий. Применяется в системах с TN-S и TN-C-S, где нужна двухступенчатая защита: основной автомат на входе и селективный ДИФ-101 S на выходе - чтобы при утечке в одной группе не отключалась вся система.

Подходит для объектов с высокими требованиями к бесперебойности: жилые дома, офисы, производственные участки, котельные, насосные станции. Особенно эффективен там, где установлены мощные потребители - нагреватели, насосы, компрессоры, которые могут вызывать ложные срабатывания обычных УЗО.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток: 300 мА (0,3 А) - порог чувствительности к утечкам, при котором происходит отключение;
• Тип тока утечки: AC - реагирует на переменный ток утечки, типичный для бытовых и промышленных нагрузок;
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, светильники с галогенными лампами);
• Номинальное напряжение: 220 В - работает в однофазных и трёхфазных сетях до 400 В;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• С коммутируемым нейтральным проводником - ноль размыкается при отключении, что повышает безопасность;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Ширина: 6,5 модулей (18 мм каждый) - занимает 117 мм в щите;
• Глубина монтажа: 73 мм - требует достаточного места внутри корпуса щита;
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и жилищных щитов;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не работает при отсутствии напряжения.

Совместимость и монтаж

ДИФ-101 S устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа важно соблюдать полярность подключения: фазы L1–L3 и N должны быть подсоединены строго согласно маркировке на корпусе. Нулевой проводник обязательно проходит через аппарат - он коммутируется, поэтому нельзя использовать его как заземление.

Рекомендуется оставлять свободное пространство вокруг аппарата для теплоотвода - особенно при плотном расположении в щите. Максимальная глубина 73 мм требует проверки внутреннего объёма шкафа перед установкой. Кабели рекомендуется зачищать на 9–10 мм, затягивать винты моментом 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, регламентирующим работу автоматических выключателей дифференциального тока. Электронный блок обеспечивает стабильную работу даже при колебаниях напряжения +-10%. Однако при полном отключении питания (например, при аварийном отключении вводного автомата) защита от утечек временно прекращается - восстанавливается сразу после возобновления напряжения.

Преимущества

• Селективность - задержка срабатывания позволяет другому УЗО ближе к потребителю отключиться первым, сохраняя питание остальных цепей;
• Объединение двух функций (УЗО + автомат) снижает количество устройств в щите и упрощает обслуживание;
• Электронный блок обеспечивает точное срабатывание при малых утечках, даже при низком напряжении;
• Коммутируемый ноль исключает риск остаточного потенциала на нейтрали после отключения;
• Совместим с широким спектром нагрузок благодаря характеристике C и номинальному току 25 А.

Ограничения применения

• Не предназначен для помещений с повышенной влажностью или на улице - степень защиты IP20 не обеспечивает защиту от воды;
• Не работает при отсутствии напряжения в сети - электронный механизм требует питания;
• Не подходит для цепей с постоянным током утечки (DC) - например, от солнечных панелей или импульсных БП;
• Не рекомендован для защиты отдельных розеточных групп с током утечки менее 30 мА - здесь лучше применять 30 мА УЗО;
• Требует качественного подключения ноля - плохой контакт может привести к ложному срабатыванию или отказу.

Примеры использования

• Защита группы розеток в кухне с плитой, холодильником и микроволновой печью - предотвращает утечки при пробое оборудования;
• Щит на этаже многоквартирного дома - селективный ДИФ-101 S отключает только проблемную квартиру, а не весь этаж;
• Производственный участок с токарными станками и насосами - защита от перегрузок и утечек при запуске двигателей;
• Котельная с циркуляционными насосами - надёжная защита при возможных утечках в условиях повышенной влажности (при условии установки в сухом шкафу).

Практические советы

• Перед установкой проверьте, что вводной автомат имеет меньшую или равную отключающую способность (6 кА) - иначе возможна потеря координации;
• Измерьте фактический ток утечки в защищаемой цепи - если он превышает 100 мА, выбирайте более высокий порог (300 мА - норма);
• Проверяйте работоспособность кнопкой “T” ежемесячно - она моделирует утечку и тестирует исправность электронного блока;
• Не используйте ДИФ-101 S в качестве единственной защиты - всегда дополняйте его вводным автоматом с подходящей характеристикой;
• При замене старого УЗО на ДИФ-101 S учтите, что новое устройство займёт больше места - 6,5 модулей против 2–4 у классических УЗО.
