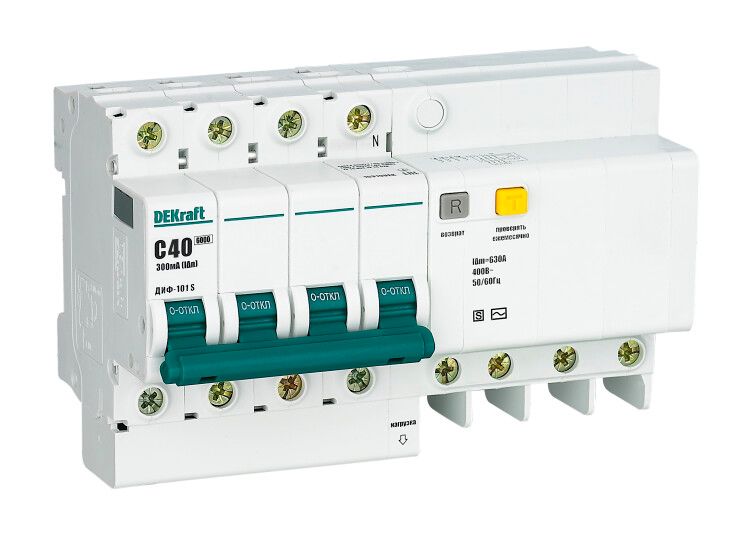

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 40A 300мА селективный S | 15317DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях. Подходит для установки в распределительных щитах, особенно там, где важна селективность - то есть последовательное срабатывание защитных устройств без отключения всей цепи.

Назначение и область применения

ДИФ-101 S предназначен для защиты людей и оборудования от поражения электрическим током за счёт отключения питания при утечке тока более 300 мА, а также от перегрузок и коротких замыканий благодаря встроенной тепломагнитной защите. Применяется в трёхфазных сетях до 400 В переменного тока частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - например, в жилых домах, офисах, производственных помещениях, где на входе установлен селективный аппарат, а на выходах - обычные УЗО с меньшей задержкой.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В (или до 27,6 кВт при 400 В трёхфазной сети)
• Дифференциальный ток утечки: 300 мА - чувствительность выбрана для защиты оборудования, а не человека (для защиты людей используют 30 мА)
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки, не сработает на постоянные или импульсные
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А
• Количество полюсов: 4 - защищает все три фазы и нейтраль, нейтраль коммутируется (отключается при срабатывании)
• Напряжение: 230 В (рабочее), совместим с сетями до 400 В между фазами
• Частота: 50/60 Гц - работает в любых стандартах электросетей
• Ширина: 8 модулей (144 мм) - занимает место на DIN-рейке, соответствует стандартным щитовым решениям
• Глубина монтажа: 73 мм - требует достаточного внутреннего объёма щита
• Степень защиты IP20 - не предназначен для установки вне закрытых щитов, не защищён от брызг и пыли
• Тип защиты: электронный блок дифференциального тока - требует наличия внешнего питания для работы, не сработает при полном отключении нейтрали
• Селективный - имеет выдержку времени перед отключением (до 0,3 сек), чтобы не конфликтовать с нижестоящими УЗО

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить доступ к контактам и возможность подключения всех четырёх проводов: L1, L2, L3, N. Нейтральный проводник обязательно подключается через клеммы аппарата - он коммутируется при срабатывании. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не допускается установка в условиях повышенной влажности, запылённости или температур ниже -5C и выше +40C. Подключение выполняется согласно схеме на корпусе устройства - соблюдайте полярность фаз и нейтрали.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, что гарантирует соответствие европейским нормам безопасности для устройств дифференциального тока. Электронный блок защиты обеспечивает надёжное срабатывание при наличии напряжения питания. Однако при отказе электроники (например, из-за скачка напряжения) функция дифференциальной защиты прекращается, хотя механическая защита от перегрузок и КЗ остаётся активной.

Преимущества

• Объединяет две функции - УЗО и автоматический выключатель - в одном устройстве, экономя место в щите
• Селективность снижает количество ложных отключений в сложных распределительных системах
• Коммутируемый нейтраль повышает уровень безопасности при аварийных ситуациях
• Характеристика C делает его подходящим для промышленных и бытовых нагрузок с двигателями
• Электронный блок обеспечивает точное срабатывание даже при малых токах утечки

Ограничения применения

• Не подходит для сетей с постоянными или пульсирующими токами утечки (например, с ИБП, LED-драйверами, частотными преобразователями) - нужен тип A или B
• Требует исправного подключения нейтрали - при обрыве нулевого провода дифференциальная защита перестаёт работать
• Не защищён от воды и пыли (IP20) - нельзя использовать во влажных помещениях, на улице или в открытых щитках
• Не рекомендован для защиты отдельных розеточных групп - для этого лучше применять УЗО с 30 мА
• Электронная схема чувствительна к помехам - не устанавливать рядом с мощными источниками радиопомех

Примеры использования

• Главный ввод в квартире или доме - вместо двух отдельных устройств (УЗО + автомат)
• Защита трёхфазного электрокотла, вентиляционной системы или насосной станции
• Распределительный щит на производстве с несколькими ответвлениями - селективность предотвращает массовое отключение
• Щиты в административных зданиях, где важно сохранить питание части объекта при локальных утечках

Практические советы

• Перед установкой проверьте целостность нейтрали - обрыв нулевого провода сделает ДИФ-101 S бесполезным
• При использовании в щитах с большим количеством устройств учтите ширину 8 модулей - возможно, потребуется увеличить размер щита
• Не используйте этот аппарат для защиты розеток в ванной или детской комнате - для этих мест нужны УЗО с 30 мА
• Проверяйте работу кнопкой “Т” ежемесячно - она моделирует утечку и тестирует электронный блок
• Если в вашей сети есть частотники, светодиодные светильники или зарядные устройства - рассмотрите вариант с типом тока утечки A вместо AC
• ДИФ-101 S от DEKraft - хорошее решение для замены старых аналогов, но не заменяет необходимость грамотной схемы распределения защиты
