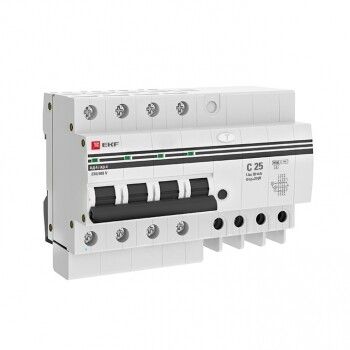

Дифференциальный автомат АД-4 25А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-25-30-pro EKF

Автоматический выключатель дифференциального тока АД-4 25А/30мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном корпусе. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов.

Назначение и область применения

Этот дифференциальный автомат предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений оборудования при перегрузках и коротких замыканиях. Применяется в сетях переменного тока 50 Гц с напряжением до 400 В. Особенно актуален там, где есть повышенная опасность поражения током - в ванных комнатах, кухнях, на производстве, в помещениях с высокой влажностью или наличием металлических конструкций.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до этого значения без ложных срабатываний.
• Дифференциальный ток: 30 мА - чувствителен даже к малым утечкам, обеспечивает безопасную защиту человека.
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно; нейтраль коммутируется, что важно для правильной работы УЗО в сложных цепях.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, типичный для бытовых и промышленных сетей.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ.
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию внутри аппарата.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Степень защиты IP20: защищен от контакта с пальцами и предметами более 12 мм, но не от воды и пыли - требует установки в закрытый щит.
• Монтаж: на DIN-рейку шириной 8 модулей.
• Рабочий диапазон температур: от -25C до +50C - подходит для холодных помещений и теплых производственных площадок.
• Подключение проводов: от 0 до 25 мм2 - совместим с большинством медных жил, используемых в силовой проводке.
• Гарантия: 84 месяца - один из самых длительных сроков среди аналогов.

Совместимость и монтаж

Устройство легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной 45 мм. Обеспечьте доступ к контактным зажимам для затяжки проводов - они рассчитаны на многожильные и одножильные провода сечением до 25 мм2. Нейтральный проводник коммутируется, поэтому его необходимо подключать через этот аппарат, а не bypass’ить. Не допускается использование в сетях постоянного тока или с частотой, отличающейся от 50 Гц.

Безопасность и стандарты

АД-4 соответствует требованиям международных стандартов IEC 61009-1 и GOST R 51326.1. Комплексная защита включает два механизма: термомагнитный (для перегрузок и КЗ) и электронный дифференциальный модуль (для утечек). Также встроена защита от перенапряжений до 270 В - снижает риск выхода из строя подключенной техники при скачках напряжения в сети.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование.
• Электронный дифференциальный модуль обеспечивает точное и быстрое срабатывание при утечках.
• Защита от перенапряжений - уникальная особенность серии EKF PROxima, которая снижает количество отказов электрооборудования.
• Коммутируемый нейтраль - исключает риски, связанные с обрывом нулевого провода.
• Долгий срок гарантии (7 лет) говорит о высокой надежности сборки и компонентов.

Ограничения применения

• Не применяется в сетях постоянного тока (DC).
• Не подходит для условий с высокой запыленностью или влажностью вне щита - степень защиты IP20 не предусматривает защиту от брызг и пыли.
• Не рекомендован для цепей с высокими гармоническими искажениями (например, мощные ИБП, частотные преобразователи), так как может вызывать ложные срабатывания.
• Не используется в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником.

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной комнате и кухне.
• Производственный станок с двигателем - защита от перегрузки и утечки при работе в условиях влаги и пыли.
• Освещение на территории предприятия - особенно когда светильники установлены под навесом или в сыром месте.
• Котельная или насосная - где возможны пробои изоляции на корпус оборудования.

Практические советы

• Выбирая АД-4 25А/30мА, проверьте, чтобы суммарная нагрузка на группу не превышала 25 А - иначе будет происходить частое отключение.
• При установке в щит с несколькими дифавтоматами соблюдайте принцип селективности: если рядом стоит другой аппарат, лучше выбрать версию S (селективную), чтобы избежать массового отключения всей системы.
• Проверяйте целостность заземления перед первым включением - без него УЗО может работать некорректно.
• Регулярно тестируйте кнопкой “T” (Test) - хотя бы раз в месяц - чтобы убедиться в работоспособности дифференциальной защиты.
• Не путайте с обычными автоматами - АД-4 не работает без подключения нейтрали, даже если нагрузка однофазная.
