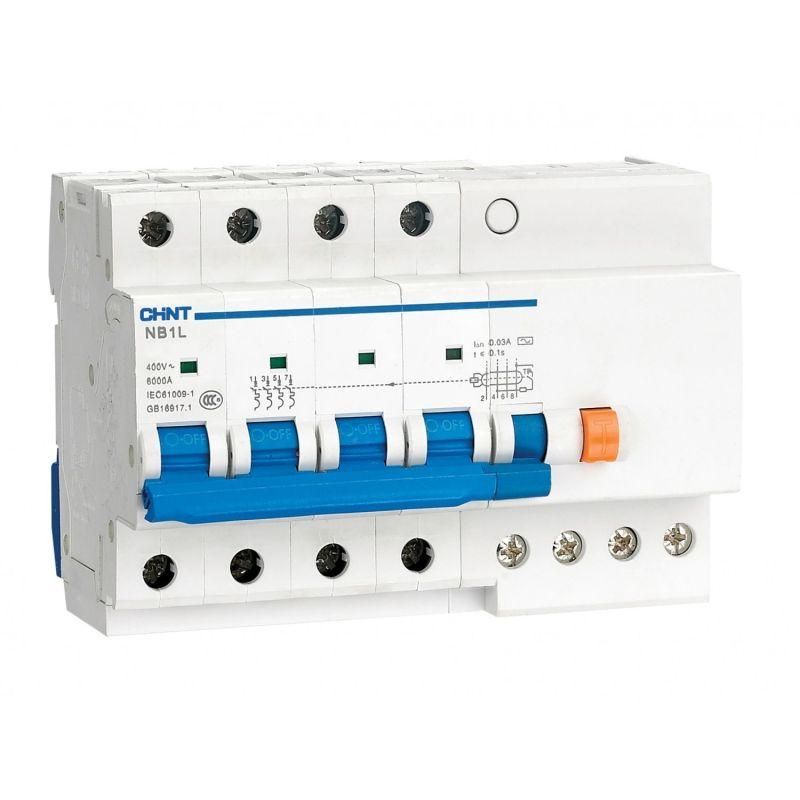

Выключатель автоматический дифференциального тока NB1L-40 4P C25 300mA тип AC 6kA (R) | 198121 CHINT

Автоматический выключатель дифференциального тока NB1L-40(R) C25 300mA 4P от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его ключевым элементом современной системы безопасности.

Назначение и область применения

Выключатель NB1L-40(R) C25 300mA 4P защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 300 мА);
• возгораний, вызванных утечками тока через изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «C»;
• неисправностей в трёхфазных сетях с нулевым проводником.

Применяется в распределительных щитах жилых домов, офисов, заводов, складов, где есть мощные трёхфазные потребители: насосы, компрессоры, конвейеры, станки. Подходит для установки в помещениях с нормальными условиями эксплуатации - без повышенной влажности, пыли и химических воздействий.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Ток утечки: 300 мА (0,3 А) - чувствителен к утечкам выше этой величины, срабатывает при опасной потере тока.
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартный вариант для большинства бытовых и промышленных систем).
• Напряжение: 400 В рабочее, 500 В изоляционное - совместим с трёхфазными сетями 380–400 В.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Род тока: AC - работает только в сетях переменного тока 50/60 Гц.
• Ширина модуля: 7 модулей (17,5 мм каждый) - занимает место в щите, соответствующее 7 стандартным автоматам.
• Защита IP20: защищён от прикосновения к токоведущим частям, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Температурный режим: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от молний или коммутаций).
• Степень загрязнения 2: рассчитан на средние уровни пыли и конденсата - не для сырых, грязных или агрессивных сред.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - с нижней стороны, питание - сверху. Это требует соблюдения правил монтажа: перед подключением обязательно отключить питание и использовать инструменты с изолированными ручками.

При установке важно:

• сохранить целостность нулевого провода - он проходит через аппарат и не должен быть разрывным;
• не соединять ноль после аппарата с заземлением - это нарушит работу дифзащиты;
• обеспечить доступ к кнопке «Тест» для регулярной проверки.

Совместим с другими устройствами серии NB1L: можно комбинировать с вспомогательными контактами XF9, сигналами аварии XF9J или расцепителями S9/V9 для удалённой сигнализации и управления.

Безопасность и стандарты

Выключатель NB1L-40(R) C25 300mA 4P соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые гарантируют надёжность срабатывания при утечке и механическую прочность. Электромеханическая конструкция обеспечивает работу даже при отсутствии питания - защита сохраняется при обрыве нуля.

Преимущества

• Электромеханическое исполнение - не зависит от внешнего питания, работает при любых условиях сети.
• Яркое окно индикации - сразу видно, сработал ли аппарат (зелёный = включен, красный = отключен).
• Высокая механическая износостойкость - 100 000 циклов включения/выключения - долгий срок службы.
• Гибкость в сборке - возможность добавления дополнительных модулей (XF9, S9, V9) для интеграции в АСУ ТП.
• Совместимость с широким спектром нагрузок благодаря характеристике «C».

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц.
• Не подходит для открытых площадок, уличных щитов, ванных комнат, бассейнов - степень защиты IP20 недостаточна.
• Не реагирует на постоянные утечки тока (тип AC) - для оборудования с выпрямителями (ИБП, компьютеры) требуется тип A.
• Запрещено использовать при температурах ниже -25C или выше +40C - возможны отказы или снижение точности срабатывания.
• Не рекомендован для частых операций включения/отключения - максимальная электрическая износостойкость всего 2000 циклов.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и кондиционеров.
• Производственный участок - защита трёхфазного станка с двигателем 15 кВт.
• Складское помещение - защита системы вентиляции и освещения с частотными преобразователями.
• Общественное здание - групповой автомат для серверной или кухни с мощной техникой.

Практические советы

• Проверяйте работоспособность кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности.
• При замене старого автомата убедитесь, что новый имеет ту же ширину (7 модулей) и аналогичную схему подключения.
• Если в вашей сети есть оборудование с выпрямителями (компьютеры, LED-драйверы, ИБП) - выбирайте тип A вместо AC.
• Не используйте этот аппарат как основной рубильник - он не рассчитан на частые ручные отключения.
• При монтаже в щитах с ограниченным местом - учтите, что 7 модулей занимают значительное пространство, планируйте расположение заранее.
