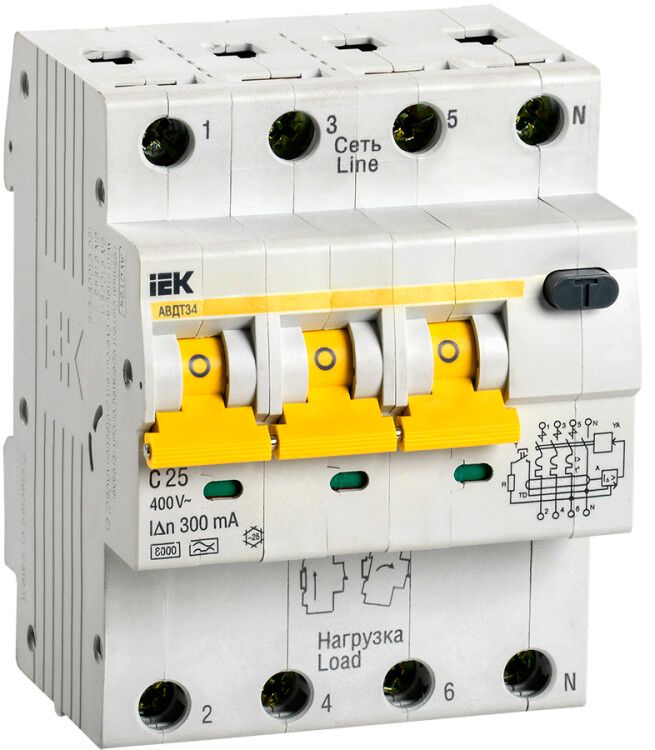

Выключатель автоматический дифференциального тока 4п (3P+N) C 25А 300мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-025-C-300

Автоматический выключатель дифференциального тока АВДТ-34 3P+N 25А 300мА типа A от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его удобным решением для промышленных объектов.

Назначение и область применения

АВДТ-34 используется для защиты электрических цепей в промышленных установках, где есть риск возникновения токов утечки - например, на станках, конвейерах, насосных станциях, системах вентиляции и освещения. Подходит для установки в распределительных щитах как основной или групповой аппарат. Применяется там, где требуется одновременная защита от токов утечки, перегрузок и КЗ. Особенно эффективен в условиях повышенной влажности, запылённости и частых включений/выключений оборудования.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток без срабатывания
• Дифференциальный ток утечки: 300 мА (0,3 А) - чувствительность к утечкам, защищает от пожаров, но не от поражения человека (для этого нужен 30 мА)
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей, светодиодных светильников, компьютеров)
• Количество полюсов: 3P+N - три фазы + нейтраль, все полюса коммутируются
• Номинальное напряжение: 400 В - для трёхфазных сетей 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, трансформаторы)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - поддерживает медные жилы до 25 квадратных миллиметров
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствует требованиям РФ

Совместимость и монтаж

АВДТ-34 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Нейтральный проводник (N) также коммутируется, что исключает перекос фаз при отключении. Монтаж глубиной 72 мм требует достаточного свободного пространства в щите. Устройство совместимо с другими компонентами серии KARAT от IEK. Не рекомендуется использовать с источниками бесперебойного питания (ИБП) или генераторами без предварительной проверки совместимости с импульсными токами утечки.

Безопасность и стандарты

АВДТ-34 соответствует российским нормам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют требования к устройствам дифференциальной защиты. Индикатор положения контактов позволяет визуально определить, включен ли аппарат. Кнопка TEST позволяет ежемесячно проверять работоспособность дифференциального механизма - её использование обязательно для сохранения гарантии безопасности. Устройство не защищает от перенапряжений - для этого необходимы дополнительные ограничители.

Преимущества

• Комбинированные функции: защита от утечек, перегрузок и КЗ в одном устройстве
• Компактная форма: всего 4 модуля, экономит место в щите
• Насечки на зажимах: снижают нагрев и усиливают контакт, особенно важны при больших токах
• Приоритетное замыкание/отключение нейтрали: предотвращает перекос фаз при отключении
• Эргономичная кнопка Test: легко доступна, не требует инструментов для проверки
• Подходит для современных нагрузок: тип A реагирует на импульсные токи утечки от электроники

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 требует герметичного щита
• 300 мА недостаточно для защиты человека от поражения - для помещений с высоким риском (ванная, бассейн) нужны устройства с 30 мА
• Не подходит для сетей с постоянным током - только переменный (AC)
• Не защищает от скачков напряжения - необходимо применять отдельные УЗИП
• Не рекомендуется для цепей с частыми ложными срабатываниями (например, старые двигатели с плохой изоляцией)

Примеры использования

• Защита группы мощных станков на производстве
• Вводной автомат в промышленном щите с несколькими группами
• Щит освещения и вентиляции в цеху с частотными преобразователями
• Распределительный щит на складе с большим количеством электроники (компьютеры, системы управления)

Практические советы

• Выбирая АВДТ-34, убедитесь, что посадочный диаметр кабеля не превышает 25 мм2 - иначе контакт будет ненадёжным
• Проверяйте работу кнопки TEST хотя бы один раз в месяц - это обязательное требование безопасности
• При установке в щит с множеством аппаратов следите за порядком подключения N-проводника - он должен проходить через этот АВДТ, а не обходиться
• Если в сети есть частотники, инверторы или LED-освещение - тип A здесь единственный подходящий вариант
• Не используйте АВДТ-34 вместо УЗО 30 мА в жилых зонах - для человеческой безопасности нужна более высокая чувствительность
• При замене старого автомата - учитывайте, что АВДТ-34 занимает больше места (4 модуля), чем обычный двухполюсный автомат (2 модуля)
