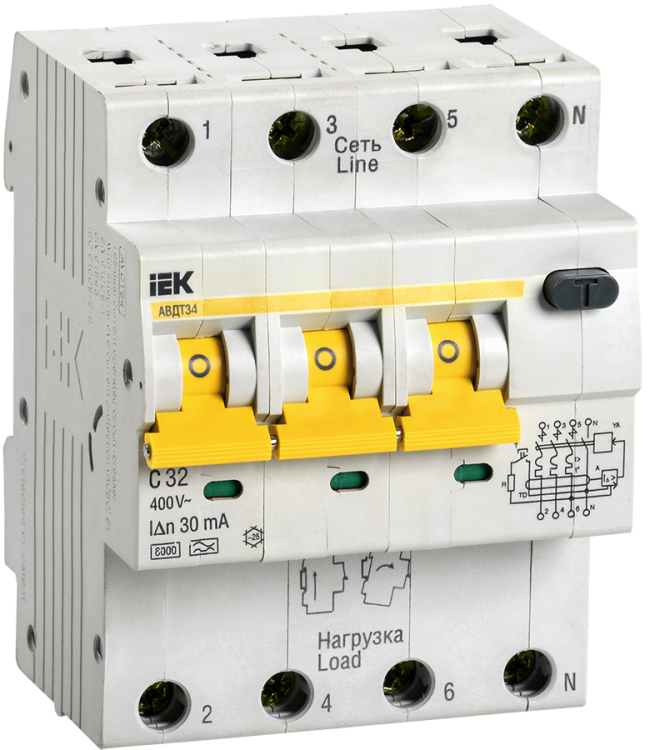

Выключатель автоматический дифференциального тока 4п (3P+N) C 32А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-032-C-30

Автоматический выключатель дифференциального тока АВДТ-34 от IEK предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной защиты сети от перегрузок и КЗ. Устройство совмещает функции дифзащиты и автоматического выключателя в одном корпусе, рассчитано на установку на DIN-рейку и подходит для промышленных объектов.

Назначение и область применения

АВДТ-34 защищает электрические цепи переменного тока от опасных последствий утечек тока - таких как поражение человека электричеством или возгорание из-за пробоя изоляции. Также устройство отключает цепь при перегрузках и коротком замыкании. Подходит для использования в распределительных щитах промышленных предприятий, производственных линий, насосных станций и других объектов с высокой нагрузкой. Применяется там, где требуется одновременная защита по току утечки и токовой перегрузке.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при любой утечке выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Количество полюсов: 4 (3P+N) - три фазных и один нулевой проводник, все контролируются и отключаются одновременно.
• Тип по току утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от частотных преобразователей и светодиодных светильников).
• Отключающая способность: 6 кА - способность безопасно отключить цепь даже при крупном КЗ.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В.
• Характеристика срабатывания: C - оптимальна для двигателей и оборудования с пусковыми токами (до 5–10× I_n).
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды. Только для внутренней установки в закрытых шкафах.
• Климатическое исполнение: УХЛ3.1 - допустимый диапазон температур от –25C до +40C, холодные помещения без отопления.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Срок службы: 15 лет - при соблюдении режимов эксплуатации.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля шириной 17,5 мм каждый.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этой площади.
• Глубина монтажа: 72 мм - требует достаточного места внутри шкафа для свободного прохода проводов и удобства обслуживания.
• Род тока: AC - работает только с переменным током.
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствие российским стандартам качества и безопасности.

Совместимость и монтаж

АВДТ-34 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа необходимо освободить место глубиной минимум 72 мм. Все полюса (три фазы и ноль) должны быть правильно подключены согласно маркировке на корпусе. Особое внимание - нейтральному проводнику: он обязательно должен быть подключен через аппарат, иначе защита будет некорректной. На контактных зажимах есть насечки - они обеспечивают плотный контакт и снижают нагрев. Максимальное сечение кабеля - 25 мм2; более толстые жилы потребуют переходников или другого аппарата.

Безопасность и стандарты

АВДТ-34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют работу дифференциальных автоматов в РФ. Защита уровня 30 мА гарантирует безопасность жизни человека при случайном прикосновении к токоведущим частям. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Конструкция исключает возможность работы без подключённого нуля - это важное отличие от некоторых аналогов.

Преимущества

• Объединяет две функции - защиту от утечек и защиту от перегрузки/КЗ - в одном компактном устройстве.
• Тип “A” обеспечивает защиту против современного оборудования с выпрямителями (частотники, LED-светильники, компьютеры).
• Индикатор положения контактов показывает состояние (вкл./выкл.) даже после срабатывания.
• Эргономичная кнопка TEST легко доступна для ежемесячной проверки работоспособности.
• Нейтральный контакт замыкается первым и отключается последним - предотвращает перекос фаз при аварии.
• На контактных зажимах насечки снижают риск нагрева и окисления, продлевают срок службы соединений.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не допускает использование во влажных местах, на улице или в открытых щитах без герметизации.
• Не рекомендуется использовать вместо основного вводного автомата при токе КЗ выше 6 кА - нужен более мощный аппарат.
• Подходит только для помещений с классом загрязнения 2 - без значительного количества металлической пыли, масла или химических паров.
• Не следует применять в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником.

Примеры использования

• Защита группы розеток на производственной линии с частотными преобразователями.
• Щитовая на участке с двигателями (конвейеры, насосы, компрессоры).
• Распределительный щит цеха с большим числом электронного оборудования (PLC, ЧПУ, сварочные аппараты).
• Вводной автомат в щите малого производства, где важно сочетание защиты от КЗ и утечек.

Практические советы

• Выбирая АВДТ-34, убедитесь, что ваша сеть имеет отдельный N и PE - иначе защита не сработает должным образом.
• Проверяйте работоспособность кнопкой TEST хотя бы раз в месяц - особенно перед запуском нового оборудования.
• При подключении кабелей используйте наконечники (штыревые или трубчатые) для жил больше 16 мм2 - это повысит надёжность.
• Не устанавливайте несколько АВДТ-34 на одну группу без координации - возможны ложные срабатывания.
• При использовании в условиях низких температур (-25C) убедитесь, что щит не находится в сыром месте - конденсат может вызвать отказ.
• АВДТ-34 - часть серии KARAT от IEK, поэтому совместим с другими элементами этой линейки: автоматами, УЗО, рубильниками.
