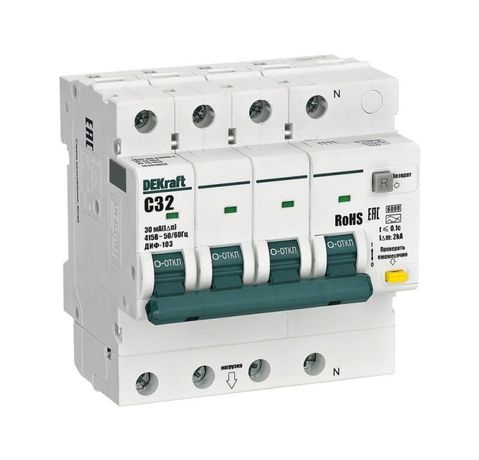

Выключатель автоматический дифференциального тока АВДТ 3P+N 32А 30мА AC х-ка C ДИФ-103 6кА | 16404DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 6кА от DEKraft обеспечивает комплексную защиту от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

ДИФ-103 6кА - это комбинированное устройство, сочетающее функции автоматического выключателя и УЗО. Он защищает цепи от:

• перегрузки и короткого замыкания (через тепловой и электромагнитный расцепители);
• утечки тока (до 30 мА), которая может возникнуть при повреждении изоляции или случайном прикосновении к токоведущим частям.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах. Особенно актуален в помещениях с повышенной опасностью поражения током - ванных комнатах, кухнях, мастерских, производственных участках.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 32 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 4 (3 фазы + N)
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечке, достаточная для защиты людей
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при максимальном КЗ до 6000 А
• Номинальное напряжение: 415 В (максимальное рабочее напряжение между фазами)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях сети
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Ширина модуля: 88,5 мм - занимает 4 модуля на DIN-рейке
• Глубина монтажа: 73 мм - требует соответствующего места в щите
• Тип расцепителя: электронный - высокая точность срабатывания при утечке

Совместимость и монтаж

ДИФ-103 6кА монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения важно соблюдать полярность нулевого провода - он обязательно проходит через устройство. Нельзя использовать его в сетях с постоянным током или с высокой долей постоянной составляющей в утечке (например, в цепях с выпрямителями). Подключение выполняется согласно схеме на корпусе устройства. Боковые каналы охлаждения позволяют работать при плотной компактной сборке щита, но требуется минимум 10–15 мм свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

• Соответствует требованиям стандарта EN 61009-1 (УЗО) и EN 60947-2 (автоматические выключатели)
• Соответствует директиве RoHS 2.0 - не содержит вредных веществ
• Имеет индикацию срабатывания: красная кнопка “R” показывает, что отключение произошло именно из-за утечки тока
• Окошко-индикатор положения контактов позволяет визуально определить, включен ли выключатель

Преимущества

• Унифицированные аксессуары совместимы со серией ВА-101 - можно использовать одинаковые дополнения (блоки сигнализации, расцепители, фланцы)
• Боковые каналы охлаждения снижают риск перегрева при плотной укладке в щите
• Яркая индикация “R” исключает путаницу между срабатыванием от перегрузки и от утечки
• Электронный расцепитель обеспечивает стабильную работу даже при колебаниях температуры и напряжения

Ограничения применения

• Не предназначен для сетей с постоянным током или значительной долей постоянной составляющей в утечке (например, сварочные аппараты, ИБП, LED-драйверы с плохой фильтрацией)
• IP20 не защищает от влаги - нельзя устанавливать вне помещений или в сырых зонах без дополнительной защиты (корпуса IP54+)
• Не рекомендуется для цепей с очень высокими пусковыми токами (более 10×Iн) - лучше выбрать характеристику D
• Требуется обязательное подключение нулевого проводника - без него устройство не будет работать

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Вводной автомат в ГРЩ торгового центра
• Защита силовых цепей станков с асинхронными двигателями (380 В, мощность до 10 кВт)
• Распределительный щит в офисе с компьютерной техникой и оргтехникой

Практические советы

• Перед первым запуском всегда проверяйте тест-кнопку “T” - она должна вызывать отключение. Проверяйте хотя бы раз в месяц.
• При установке в щит с большим числом устройств учтите ширину 88,5 мм - не забудьте оставить место для будущих расширений.
• Если в системе есть частые ложные срабатывания - проверьте целостность изоляции всех подключённых потребителей, особенно старую проводку.
• Для удобства обслуживания используйте унифицированные аксессуары от серии ВА-101 - они легко крепятся к ДИФ-103 6кА.
• Не заменяйте этот выключатель обычным автоматом - потеряете защиту от утечки, что создаёт риск поражения током.
