Выключатель автоматический дифференциального тока NB310L 3P+N 32A 30mA, тип A, х-ка C, 6kA (R) | 660016 CHINT

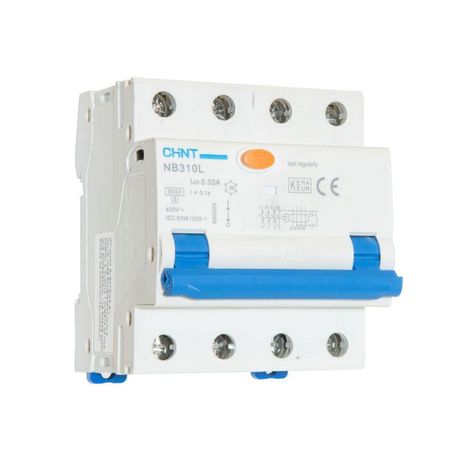

Автоматический выключатель дифференциального тока NB310L/3N от CHINT - четырёхполюсное устройство 3P+N с номинальным током 32 А и чувствительностью 30 мА типа A, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Устройство NB310L/3N защищает электрические сети от двух видов опасностей: коротких замыканий и перегрузок (через тепловой и электромагнитный расцепители) и утечек тока через изоляцию (через дифференциальный модуль). Подходит для установки в щитах квартир, офисов, производственных помещений, где есть оборудование с высоким уровнем утечек - например, частотные преобразователи, сварочные аппараты, компьютеры, насосы, системы вентиляции. Особенно важен тип A: он реагирует как на синусоидальные, так и на пульсирующие постоянные токи утечки, что делает его обязательным для современных устройств с импульсными источниками питания.

Технические характеристики

• Номинальный ток: 32 А
• Номинальный ток утечки: 30 мА (0,03 А) - уровень, обеспечивающий безопасность человека
• Тип дифференциальной защиты: A - реагирует на переменный и выпрямленный импульсный ток утечки
• Характеристика времятоковой зависимости: C - срабатывает при кратковременных пусковых токах (например, у двигателей)
• Номинальное напряжение: 400 В (до 230 В на фазу)
• Номинальная отключающая способность: 6 кА - способен отключить аварию даже при максимальном КЗ в бытовой сети
• Количество полюсов: 4 (3P+N) - отключаются все фазы и ноль одновременно
• Род тока: переменный (AC), 50/60 Гц
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Ширина по модулям: 4 (занимает 72 мм на DIN-рейке)
• Рабочий диапазон температур: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (без пыли, влаги, масла)
• Механическая долговечность: 10 000 циклов включения/отключения
• Электрическая долговечность: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

NB310L/3N монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - снизу, что соответствует правилам сборки современных щитов. Ноль (N) обязательно подключается к клемме N, и устройство отключает его при срабатывании - это требование безопасности для систем TN-S и TN-C-S. Устройство совместимо с любыми другими компонентами серии NB310L: можно использовать вспомогательные контакты XF9 или расцепители S9/V9 для удалённого управления. Для установки требуется свободное место минимум 80 мм в глубину щита, чтобы обеспечить доступ к клеммам и кнопке тестирования.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность дифференциальных автоматов. Отключение нулевого провода при утечке исключает риск сохранения потенциала на оборудовании после срабатывания. Индикатор положения контактов позволяет визуально определить, находится ли выключатель во включенном или отключенном состоянии. Работоспособность необходимо проверять ежемесячно с помощью кнопки «Тест» - она моделирует искусственную утечку тока и подтверждает исправность внутреннего механизма.

Преимущества

• Тип A - единственная подходящая защита для оборудования с электронными блоками питания (ИБП, инверторы, LED-освещение, серверы)
• Отключение нуля повышает безопасность при повреждении изоляции
• Электромеханическая конструкция работает без внешнего питания - надёжно даже при отсутствии напряжения в сети
• Высокая отключающая способность (6 кА) покрывает большинство бытовых и промышленных сценариев
• Готов к использованию в условиях низких температур - подходит для холодных складов, подвалов, неотапливаемых помещений

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• IP20 не защищает от влаги и пыли - запрещено монтаж в сырых местах, на улице, в производственных цехах с брызгами
• Не рекомендован для цепей с постоянными утечками выше 10–15 мА - возможны ложные срабатывания
• Не подходит для защиты от прямого прикосновения - только от косвенного (при пробое корпуса)
• Не используется в качестве основного рубильника - не рассчитан на частые операции включения/отключения

Примеры использования

• Щит квартиры: защита группы розеток в ванной, кухне, детской комнате
• Производственный участок: питание ЧПУ-станков, промышленных роботов, насосов с частотниками
• Офис: группа розеток для ПК, принтеров, серверов, видеонаблюдения
• Общественные здания: световые и силовые цепи в школах, больницах, спортивных комплексах

Практические советы

• Выбирая между NB310L/3N и аналогичными устройствами, обращайте внимание на тип A - если в сети есть современная техника, тип AC будет недостаточен
• При установке в щите соблюдайте порядок: сначала вводной автомат, потом дифавтомат - это снижает вероятность ложных срабатываний
• Проверяйте работу кнопкой «Тест» каждый месяц - особенно перед сезоном повышенной нагрузки (зима/лето)
• Не используйте этот дифавтомат для защиты освещения - лучше применить обычный автомат 1P+N, чтобы не терять свет при утечке в другой группе
• Посадочный диаметр клемм - 16 мм2 - подходит для медных проводов сечением 1,5–16 мм2
• Если нужна сигнализация срабатывания - выбирайте модель с вспомогательным контактом XF9
