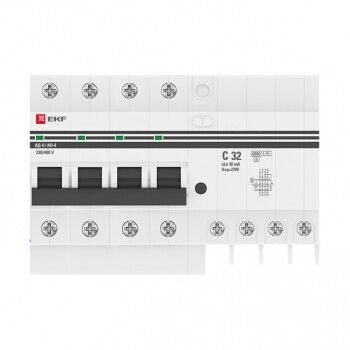

Дифференциальный автомат АД-4 32А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА EKF PROxima - DA4-6-32-30-pro

Дифференциальный автомат АД-4 32А/30мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает в себе функции автоматического выключателя и УЗО, обеспечивая защиту от токов утечки, перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Дифференциальный автомат АД-4 предназначен для защиты электрических цепей от:

• токов утечки (например, при прикосновении к токоведущим частям или повреждении изоляции)
• перегрузок (при длительной работе выше номинального тока)
• коротких замыканий (при внезапном возрастании тока)

Используется в сетях переменного тока 400 В, 50 Гц. Применяется в бытовых, коммерческих и промышленных щитах - например, для защиты групп розеток, оборудования на производстве, систем освещения и кондиционирования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который автомат может пропускать без отключения
• Дифференциальный ток: 30 мА - порог чувствительности к утечке; сработает при утечке ≥30 мА, что соответствует требованиям безопасности для людей
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, включая коммутируемый нейтраль
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартно для бытовых и промышленных сетей)
• Тип напряжения: AC - работает только в сетях переменного тока
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Монтаж: на DIN-рейку, занимает 8 модулей (36 мм каждый)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только во внутренних щитах
• Рабочий диапазон температур: от -25C до +50C - подходит для неотапливаемых помещений
• Поперечное сечение провода: 0–25 мм2 - позволяет подключать медные провода любого стандарта
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

Дифференциальный автомат АД-4 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в щитах с глубиной не менее 45 мм. Устройство имеет возможность подключения к нулевой шине через коммутируемый нейтральный проводник - важно соблюдать правильную полярность при подключении. Для скрытого монтажа рекомендуется использовать шкафы с достаточным запасом по габаритам. Подключение проводов - в верхние и нижние клеммы согласно схеме на корпусе. Нельзя использовать с источниками постоянного тока или импульсными нагрузками без предварительной проверки совместимости.

Безопасность и стандарты

Дифференциальный автомат АД-4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Обладает классом токоограничения 3 и категорией перенапряжения III, что подтверждает его надёжность в условиях возможных скачков напряжения. Встроенный блок защиты от перенапряжения (до 270 В) дополнительно защищает оборудование от импульсных помех, возникающих при включении мощных потребителей или ударах молнии.

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном корпусе, экономя место в щите
• Электронный тип срабатывания - более точный и быстрый, чем электромеханический аналог
• Защита от перенапряжения до 270 В - снижает риск выхода из строя подключённой техники
• Удобная индикация причины отключения: красный флажок показывает, что сработала защита от утечки
• Длительная гарантия - 7 лет, что говорит о высоком качестве сборки

Ограничения применения

• Не применяется в сетях постоянного тока
• Не подходит для защиты цепей с высоким уровнем постоянной составляющей тока утечки (например, от выпрямителей или ИБП)
• IP20 не допускает установку в сырых, пыльных или открытых помещениях - требуется герметичный шкаф
• Не предназначена для работы при температурах ниже -25C или выше +50C
• Не используется в качестве основного рубильника - не рассчитана на частые ручные операции включения/выключения

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Автоматическая защита насосов, вентиляторов, конвейеров на производстве
• Щитовая защита для холодильного оборудования, тепловых завес, систем автономного отопления
• Установка в распределительных щитах многоквартирных домов, офисных зданий, торговых центров

Практические советы

• Перед монтажом проверьте соответствие сечения проводов (0–25 мм2) - слишком толстые провода не войдут в клеммы
• При подключении нуля используйте только тот контакт, который указан как “N” - неверное подключение нарушит работу защиты
• Проверяйте работоспособность кнопкой “T” ежемесячно - она моделирует утечку и тестирует механизм отключения
• Если в щите уже установлены другие УЗО, выбирайте селективную версию АД-4S - чтобы избежать ложных срабатываний
• При использовании в местах с высокой влажностью (бани, подвалы) обязательно устанавливайте в закрытый шкаф с защитой IP54+
• Не заменяйте этот автомат обычным автоматом + отдельным УЗО - потеряете защиту от перенапряжения и увеличите занимаемую площадь
