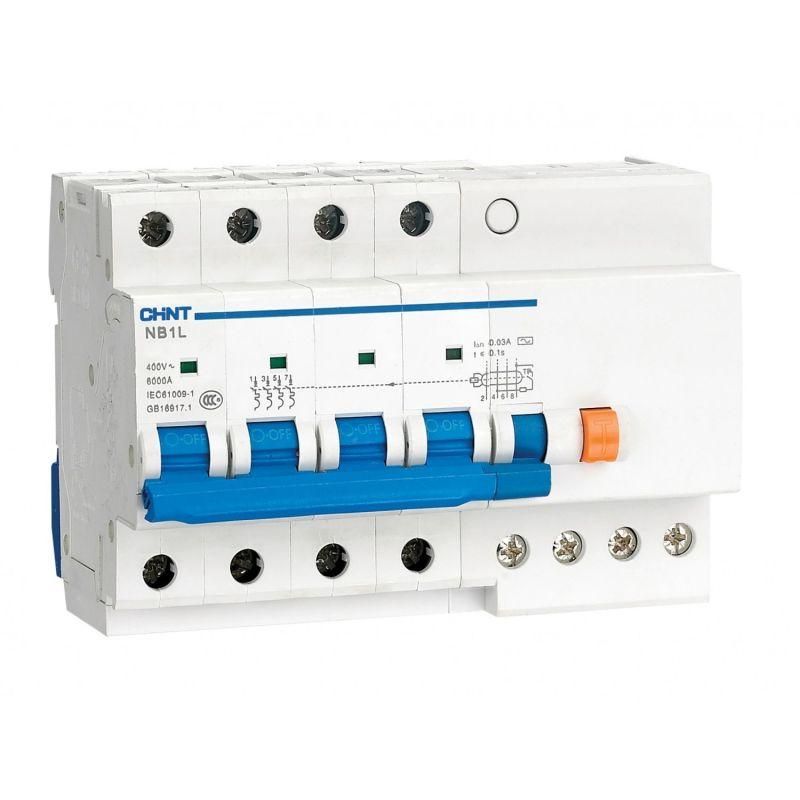

Выключатель автоматический дифференциального тока NB1L-40 4P C32 30mA тип AC 6kA (R) | 198131 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) от CHINT - четырёхполюсное устройство с номинальным током 32 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в промышленных и бытовых объектах.

Назначение и область применения

Выключатель NB1L-40 (R) защищает электрические сети от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока. Он особенно важен там, где есть риск поражения человека током - например, в помещениях с повышенной влажностью, на производствах с металлообработкой, в офисах, жилых домах и общественных зданиях. Устройство применяется в сетях переменного тока 400 В, 50/60 Гц, и подходит для защиты групповых линий, оборудования с высокой мощностью, таких как насосы, компрессоры, конвейеры и системы вентиляции.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальный ток утечки: 30 мА - порог, при котором выключатель отключается при появлении тока утечки (например, при прикосновении к токоведущей части);
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, например, двигатели, трансформаторы;
• Номинальное напряжение: 400 В - рабочее напряжение сети, при котором гарантируется безопасная работа;
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, что необходимо для трёхфазных систем с нулевым проводником;
• Напряжение изоляции (Ui): 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Модульная ширина: 7 модулей - занимает 7 стандартных мест на DIN-рейке (1 модуль = 17,5 мм);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от воды и пыли;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в закрытых помещениях без отопления или кондиционирования;
• Конструкция: электромеханическая - работает без внешнего питания, надёжна даже при отключении напряжения;
• Сигнализация: окно индикации - показывает состояние контактов («ON» / «OFF»), легко определяется визуально;
• Механическая износостойкость: 100 000 циклов - долгий срок службы при частых включениях;
• Электрическая износостойкость: 2 000 циклов - количество отключений при токе нагрузки перед необходимостью замены.

Совместимость и монтаж

Устройство NB1L-40 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется снизу - важно соблюдать эту последовательность при установке, чтобы соответствовать требованиям безопасности. Для подключения используются болты с моментом затяжки, указанным в руководстве производителя. Выключатель совместим со всеми устройствами серии NB1L: можно использовать вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9 для удалённого управления. Нельзя устанавливать его в открытых, сырых или запылённых местах - степень защиты IP20 исключает использование вне щитовых шкафов.

Безопасность и стандарты

Выключатель NB1L-40 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807, которые регламентируют работу дифференциальных автоматов. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии напряжения в сети - это повышает надёжность защиты. Применение устройства снижает риск возгорания из-за утечек тока и защищает жизнь людей при косвенном прикосновении к корпусу оборудования.

Преимущества

• Электромеханическая схема - не зависит от внешнего питания, работает всегда;
• Чёткая индикация состояния контактов - позволяет быстро определить, почему произошло отключение;
• Широкий диапазон номинальных токов в серии NB1L - возможность подбора под любую нагрузку;
• Высокая механическая износостойкость - служит десятки лет при правильной эксплуатации;
• Совместимость с дополнительными модулями - позволяет расширить функциональность без замены всего устройства.

Ограничения применения

• Не подходит для сетей с постоянным током - только переменный ток (AC);
• Не защищает от постоянных или импульсных утечек тока - для этого нужны типы A или B;
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях;
• Не рекомендован для частых операций включения/выключения более 120 раз в год при токе выше 25 А;
• Требуется ежемесячная проверка кнопкой «Тест» - игнорирование этой процедуры снижает уровень безопасности.

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху - предотвращает удар током при пробое изоляции;
• Групповая защита розеток в медицинском кабинете - минимизирует риск при использовании аппаратов;
• Щитовая на этаже жилого дома - обеспечивает безопасность всей квартиры через один точечный выключатель;
• Конвейерная линия с частотным преобразователем - защищает от утечек, вызванных помехами в работе преобразователя.

Практические советы

• Выбирая NB1L-40 (R), убедитесь, что посадочный диаметр клемм соответствует сечению вашего кабеля - обычно 1–25 мм2;
• При подключении обязательно используйте нулевой проводник - он проходит через дифференциальный трансформатор, и его отсутствие сделает защиту бесполезной;
• Проверяйте работу кнопкой «Тест» каждый месяц - это требование нормативов и единственный способ удостовериться, что устройство исправно;
• Если в вашей системе есть частотники, сварочные аппараты или LED-освещение с плохой фильтрацией - рассмотрите тип A вместо AC, так как они могут вызывать ложные срабатывания;
• Не устанавливайте несколько дифавтоматов на одну линию - это создаёт избыточную сложность и риск координированных отказов.
