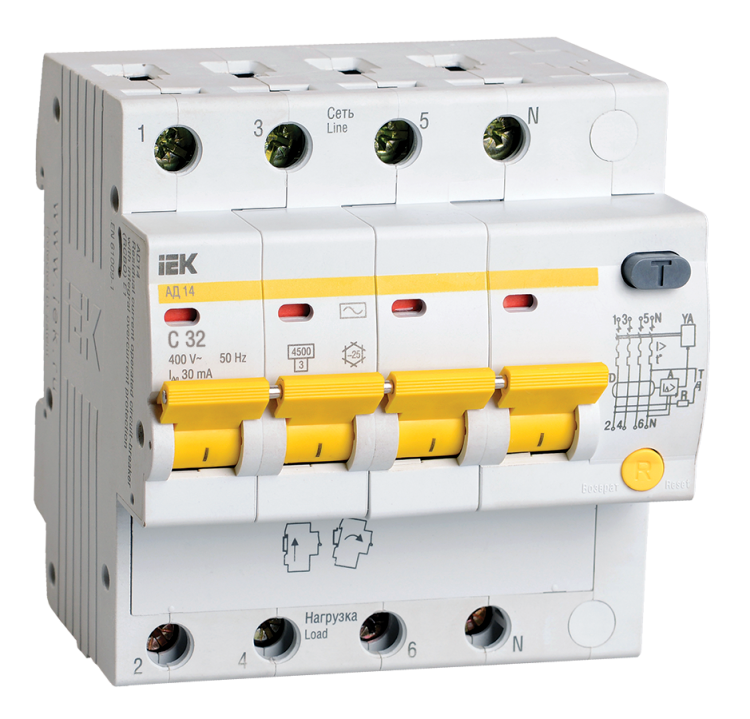

Выключатель автоматический дифференциального тока 4п C 32А 30мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-032-C-030

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 400 В. Артикул mad10-4-032-c-030 соответствует модели АД-14.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах производственных помещений, где требуется надежная защита четырехпроводной системы 380/220 В.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека от поражения током.
• Количество полюсов: 4 - позволяет контролировать все фазы и ноль в трехфазной системе.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380 В переменного тока.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на импульсный или постоянный.
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытых щитов.
• Ширина по модулям: 4,9 - занимает 4 модуля на DIN-рейке (стандарт 17,5 мм на модуль).
• Максимальное сечение кабеля: 35 мм2 - поддерживает подключение мощных медных жил.
• Диапазон температур: от -25 до +40 C - работает в неотапливаемых помещениях, но не в экстремальных условиях.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверок.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Наличие нейтрального проводника: да - обязательное подключение N-провода для работы дифзащиты.

Совместимость и монтаж

АД-14 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2. Нейтральный проводник обязательно подключается к клемме N - без него устройство не будет работать. Монтажная глубина составляет 72,1 мм - убедитесь, что в щите достаточно места для свободного доступа к клеммам. Индикатор срабатывания показывает причину отключения - дифференциальная утечка или сверхток. Устройство не имеет механической кнопки для принудительного включения после срабатывания - восстановление происходит только после устранения причины и ручного перевода рычага в положение «ON».

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, которые регламентируют безопасность устройств типа ACD (выключатели дифференциальные). Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует точность срабатывания при утечке 30 мА в течение 0,3 секунды. Степень загрязнения 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги, но не в сырых или запыленных средах вне щита.

Преимущества

• Объединяет две функции: защита от утечек (30 мА) и защита от сверхтоков (тип C) в одном корпусе - экономит место в щите.
• Защита от сверхтоков реализована в каждом из четырех полюсов - исключает риск перегрузки одной фазы.
• Индикация срабатывания - легко определить причину отключения: дифференциальное или тепловое/магнитное.
• Поддержка двойного подключения - можно использовать как гибкий провод, так и шину (например, для сборки распределительной системы).
• Серия KARAT от IEK - известна долговечностью и стабильностью в промышленных условиях.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока 50 Гц.
• IP20 не допускает установку на открытом воздухе или во влажных местах без герметичного корпуса.
• Не защищает от постоянных утечек тока (DC) - не подходит для систем с преобразователями частоты или солнечными панелями без дополнительной защиты.
• Температурный диапазон ограничен - при температуре ниже -25 C возможны отказы в работе.
• Не рекомендуется для бытовых квартир - 30 мА слишком чувствительно для слаботочных цепей, лучше применять устройства с 10–30 мА и меньшей номинальной мощностью.

Примеры использования

• Щит питания группы станков на заводе - защита от пробоя изоляции двигателя и аварийного замыкания.
• Распределительный щит производственного цеха - комплексная защита всех фаз и нулевого провода.
• Система освещения и розеток в неотапливаемом ангаре - при наличии внутреннего щита с IP54.
• Цепи управления насосами, компрессорами - где есть высокий пусковой ток и необходима защита от утечек.

Практические советы

• Проверьте соответствие сечения кабеля - используйте кабель не более 35 мм2, иначе контакт будет греться.
• Обязательно подключите нейтральный проводник - без этого дифференциальная защита не активируется.
• После монтажа протестируйте устройство кнопкой «T» - она имитирует утечку и проверяет работоспособность.
• Не устанавливайте рядом с источниками тепла - нагрев снижает срок службы и может вызвать ложные срабатывания.
• При использовании нескольких АД-14 в одном щите - убедитесь, что между ними остается минимум 10 мм зазора для теплоотвода.
• Для систем с частотными преобразователями - выбирайте специализированные дифавтоматы типа B или F, поскольку АД-14 не реагирует на импульсные утечки.
