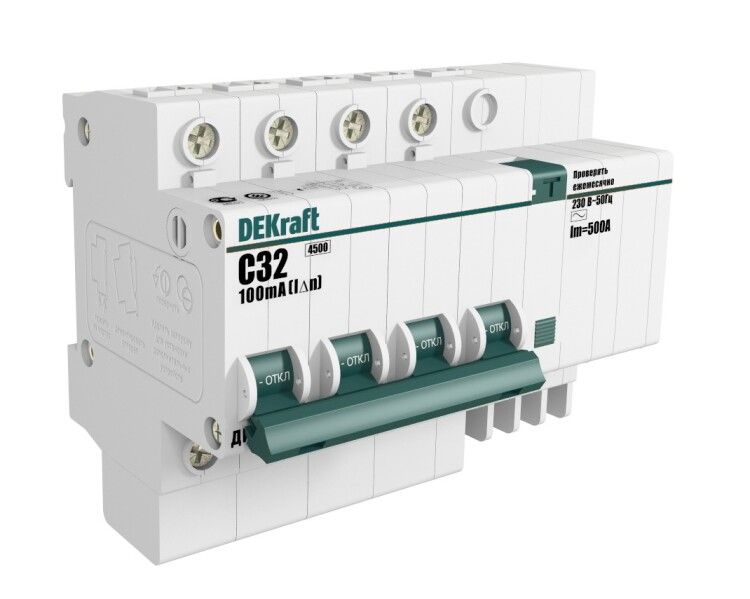

Выключатель автоматический дифференциального тока ДИФ-101 4п 32А C 30мА тип AC (7 мод) | 15023DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — устройство для одновременной защиты людей от поражения электрическим током и электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15023dek.

Назначение и область применения

ДИФ-101 защищает от токов утечки (до 30 мА) и сверхтоков (перегрузок и КЗ). Устройство предназначено для использования в однофазных и трёхфазных сетях переменного тока с напряжением до 400 В. Применяется в бытовой и промышленной электросети: в распределительных щитах квартир, производственных цехов, насосных станций, систем вентиляции и освещения. Особенно актуален там, где есть повышенная опасность поражения током — ванные комнаты, кухни, мастерские, бассейны.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может пропускать без отключения.
• Дифференциальный ток: 30 мА — чувствительность к утечкам. При превышении этого значения происходит отключение — уровень, рекомендованный для защиты жизни человека.
• Количество полюсов: 4 — защищает все фазы и ноль одновременно. Нейтраль коммутируется, что исключает риск сохранения потенциала на нулевом проводе после отключения.
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током: двигатели, люминесцентные лампы, компрессоры. Не подходит для мощных импульсных нагрузок (например, сварочные аппараты).
• Номинальная отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Тип тока утечки: AC — реагирует только на переменный ток утечки. Не защищает от постоянного тока утечки (например, от выпрямителей или импульсных БП).
• Номинальное напряжение: 400 В — рассчитан на сети 230/400 В, 50/60 Гц.
• Степень защиты: IP20 — защита от прикосновений пальцами и твердыми предметами >12,5 мм. Не предназначен для установки во влажных местах без корпуса.
• Ширина: 6,5 модулей (117 мм) — занимает место на DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 72 мм — требует достаточного свободного пространства внутри щита.
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого сечения.
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +60°C, подходит для неотапливаемых помещений.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в электрощитах с достаточным запасом места — глубина устройства составляет 72 мм. Подключение осуществляется через верхние и нижние зажимы. Все четыре полюса имеют клеммы для фаз и ноля. Обязательно соблюдать полярность: входные провода — сверху, выходные — снизу. Коммутируемый ноль обеспечивает полное отключение цепи, снижая риск возникновения напряжения на нейтрали при аварии. Совместим с аксессуарами серии ВА-101 (например, блоки сигнализации, дополнительные контакты), что расширяет возможности управления и контроля.

Безопасность и стандарты

ДИФ-101 соответствует требованиям российских нормативов: ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность оборудования), ГОСТ Р 51327.1-2010 (МЭК 61009-1), ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2) и ГОСТ Р 51329-99 (МЭК 61543). Это гарантирует соответствие международным требованиям к надёжности и безопасности дифференциальных выключателей. Электронный блок дифзащиты обеспечивает точное срабатывание даже при слабых утечках.

Преимущества

• Комбинированная защита: сочетает функции автомата и УЗО в одном устройстве — экономит место в щите.
• Коммутируемый ноль — повышает безопасность при обслуживании и ремонте.
• Работает при экстремальных температурах — подходит для холодных и жарких условий.
• Поддержка аксессуаров — можно добавить сигнализацию срабатывания или удалённое управление.
• Сертифицирован по российским и европейским стандартам — допущен к использованию в любых объектах.

Ограничения применения

• Не защищает от постоянного тока утечки — не подходит для систем с выпрямителями, солнечными инверторами, зарядными станциями EV.
• IP20 — нельзя устанавливать вне закрытых щитов, особенно в сырых помещениях без дополнительной защиты.
• Характеристика C — не рекомендуется для нагрузок с очень высокими пусковыми токами (более 5–7 крат от номинала), таких как крупные насосы или тяжёлое оборудование.
• Не является средством защиты от перенапряжений — требуется дополнительно установить УЗИП.

Примеры использования

• Щиток квартиры: защита группы розеток в ванной и кухне.
• Производственный участок: питание станков с асинхронными двигателями.
• Система водоснабжения: насосы в подвале или на улице.
• Офисное здание: групповая защита компьютерных и серверных стоек.

Практические советы

• При проектировании учтите ширину 6,5 модулей — планируйте место в щите заранее.
• Обязательно проверьте сечение кабеля: не используйте провода больше 25 мм² — возможен перегрев клемм.
• Проверяйте работоспособность кнопкой “Т” ежемесячно — тестирование не требует специнструментов.
• Если в системе есть частотные преобразователи или ИБП — выбирайте тип A вместо AC, так как ДИФ-101 не сработает на пульсирующий постоянный ток.
• Для промышленных объектов рекомендуется использовать аксессуары (например, контакт сигнализации) для удалённого оповещения о срабатывании.
