Дифференциальные автоматы 4P, 32A, Idn-300mA, тип A - 7000664 Legrand

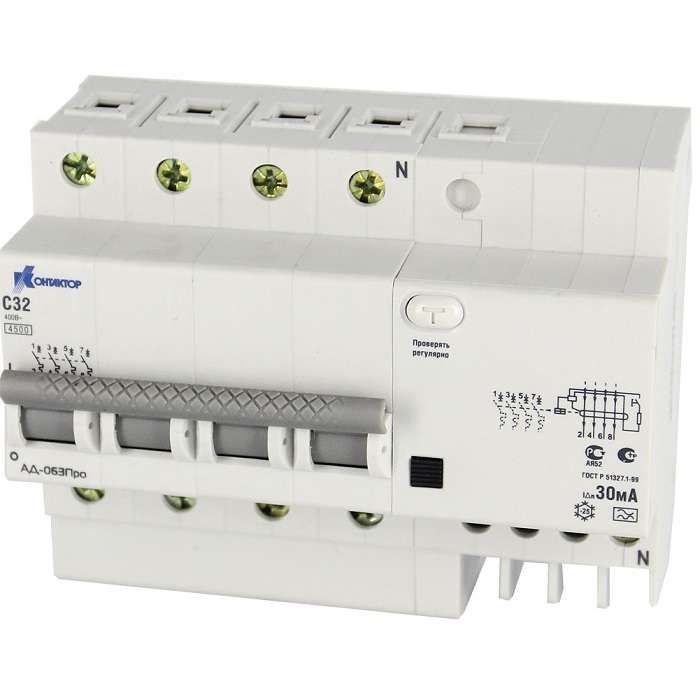

Выключатель дифференциального тока АД-063Про - это четырёхполюсный автоматический выключатель с защитой от утечек тока типа A, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000664 указывают на серию RCBO, где сочетаются функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов с оборудованием, использующим импульсные нагрузки - например, частотными преобразователями, сварочными аппаратами, компьютерами, ИБП и другим устройствами с выпрямителем.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7 кВт при 220 В (или до 22 кВт при 380 В трёхфазной сети)
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, достаточная для защиты групповой линии, но не для отдельных розеток (для них рекомендуют 30 мА)
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки, что важно для современной техники с импульсными источниками питания
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380 В + N
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до этого значения
• Характеристика теплового и электромагнитного расцепителя: C - срабатывает при перегрузке 5–10 крат от номинала, подходит для освещения, бытовой техники, маломощных двигателей
• Количество полюсов: 4 - коммутируются все фазы L1, L2, L3 и ноль N
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Ширина: 6,5 модуля - занимает место на DIN-рейке, соответствует стандартным щитовым решениям
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, подходит для неотапливаемых помещений
• Монтаж: на DIN-рейку 35 мм - стандартный способ для промышленных и бытовых щитов

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные провода - сверху, выходные - снизу. Ноль (N) обязательно подключается через контакт выключателя - он не bypass’ится. Монтаж возможен только в сухих помещениях из-за степени защиты IP20. Необходимо убедиться, что ширина 6,5 модуля поместится в выбранном щите - особенно при плотной компоновке.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу устройств защитного отключения типа RCBO. Применение типа A гарантирует соответствие современным нормам безопасности для объектов с электроникой. Электромагнитный расцепитель обеспечивает надёжное отключение при высоких токах КЗ.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество соединений
• Защита от пульсирующего постоянного тока (тип A) - актуально для современного оборудования
• Надёжный электромагнитный расцепитель - устойчив к сбоям и долговечен
• Совместим с существующими щитами благодаря стандартному формату монтажа

Ограничения применения

• Не применяется в системах с постоянным током - только переменный AC
• Дифференциальный ток 300 мА слишком велик для защиты человека - не используется для отдельных розеточных групп, где требуется 30 мА
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытые стенды или в сырых местах
• Не подходит для мощных двигателей с высоким пусковым током - лучше использовать тип D

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток и бытовой техники
• Цех с CNC-станками, ЧПУ-оборудованием - предотвращение утечек от импульсных преобразователей
• Офис с серверами и ИБП - защита от утечек, вызываемых работой блоков питания
• Автомобильные сервисы - оборудование с частотниками и сварочными аппаратами

Практические советы

• Выбирая между 30 мА и 300 мА - помните: 300 мА защищает оборудование и проводку, а не человека. Для розеток в ванной или кухне нужен отдельный УЗО на 30 мА.
• Проверьте, чтобы нулевой провод проходил именно через контакты АД-063Про - если его “обойти”, защита не будет работать.
• При установке в старый щит проверьте свободное место: 6,5 модуля = почти два стандартных автомата.
• Регулярно тестируйте кнопкой “T” - хотя это не замена профессиональной диагностики, она даёт уверенность в работоспособности.
• Не путайте с аналогами других брендов - даже если внешний вид одинаковый, внутренняя схема и класс защиты могут отличаться.
