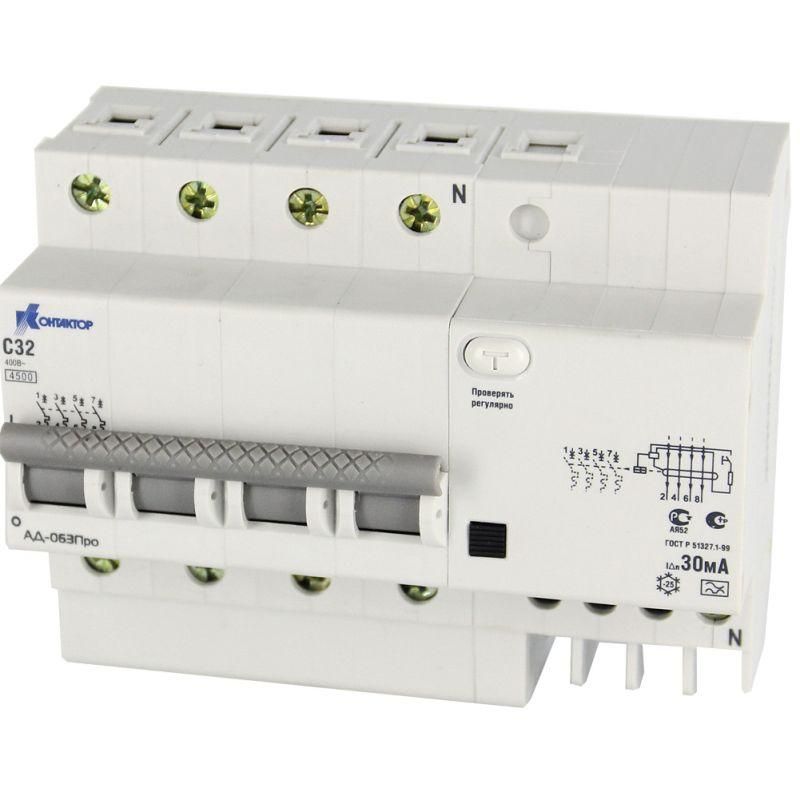

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок для сетей переменного тока. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Бренд Контактор Ульяновск, артикул 7000644.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Объединяет функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется в цепях с переменным током 50 Гц, где требуется высокая надёжность - например, в группах розеток, бойлеров, стиральных машин, насосов, оборудования с частотными преобразователями.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без отключения
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный ток утечки, включая выпрямленный (например, от современных приборов с ЭПРА, ИБП, светодиодных светильников)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводником
• Номинальное напряжение: 400 В - рассчитан на использование в сети 230/400 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика расцепителя: C - срабатывает при перегрузке в 5–10 крат от номинала, подходит для бытовой и легкой промышленной нагрузки (электродвигатели, освещение)
• Монтаж: на DIN-рейку шириной 18 мм, занимает 6,5 модуля
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц - предназначен для сетей России и стран СНГ
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность

Совместимость и монтаж

АД-063Про совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке и подключить входные и выходные провода: L1, L2, L3, N - согласно схеме на корпусе. Ноль обязательно подключается через аппарат, так как он имеет четырёхполюсное исполнение. Не рекомендуется использовать в условиях открытой установки или в помещениях с высокой запылённостью - степень защиты IP20 не обеспечивает защиту от внешних воздействий.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие типу А гарантирует работу с оборудованием, генерирующим пульсирующий постоянный ток утечки - такие устройства всё чаще встречаются в современной технике. Отключение происходит при достижении порога 30 мА менее чем за 0,3 секунды, что соответствует нормам безопасности для человеческой жизни.

Преимущества

• Объединение двух функций (защита от утечек и перегрузок) снижает количество устройств в щите и упрощает диагностику
• Тип А позволяет применять устройство с любым современным оборудованием, включая инверторные системы, зарядки EV, LED-драйверы
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - повышает безопасность при обслуживании
• Физическая компактность (6,5 модуля) экономит место в распределительном щите

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли, механических повреждений
• Не подходит для цепей с постоянным током (DC) - только переменный ток 50 Гц
• Не рекомендован для установки в местах с температурой ниже −25C или выше +40C
• Не следует использовать вместо основного вводного автомата - не имеет достаточной отключающей способности для всей квартиры/здания

Примеры использования

• Защита группы розеток в ванной комнате - особенно актуально для стиральной машины, бойлера
• Питание насосов, конвейеров, компрессоров с частотными преобразователями - тип А точно сработает при импульсных утечках
• Электрощиты торговых центров, офисов, производственных участков - где есть смешанная нагрузка с электроникой
• Цепи с мощными светодиодными светильниками и драйверами - классические УЗО типа AC не всегда работают корректно

Практические советы

• Проверьте посадочную ширину - 6,5 модуля требуют свободного места в щите. Лучше планировать установку заранее
• Подключайте ноль строго через аппарат - игнорирование этого правила делает защиту некорректной
• Тестируйте кнопкой “T” ежемесячно - даже если устройство кажется рабочим, проверка жизненно важна
• Не используйте с удлинителями или переходниками без заземления - эффективность защиты снижается
• При замене старого УЗО+автомата - можно сразу установить один АД-063Про, сэкономив место и повысив надёжность
