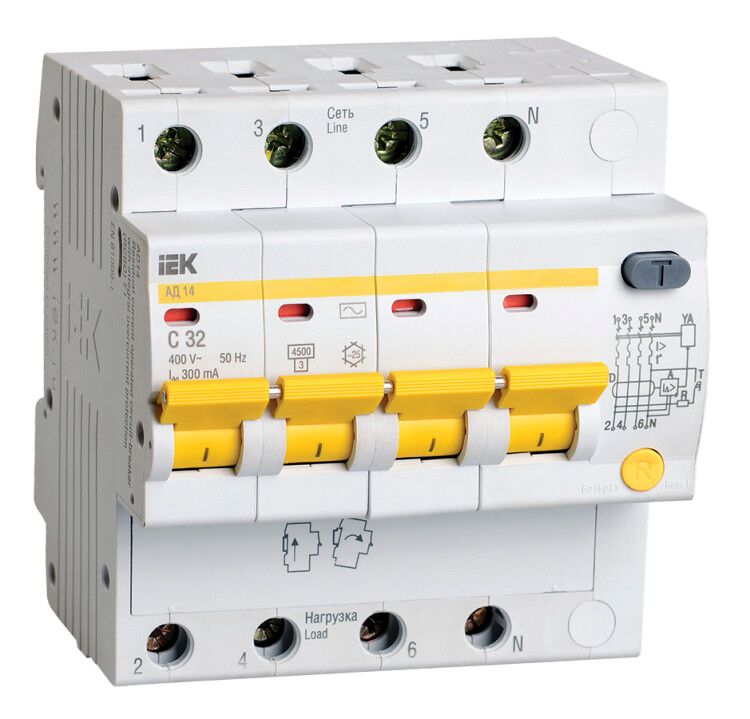

Выключатель автоматический дифференциального тока 4п C 32А 300мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-032-C-300

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с трёхфазной сетью 400 В, обеспечивает безопасность персонала и предотвращает возгорания из-за повреждённой изоляции. Артикул mad10-4-032-c-300 соответствует серии KARAT.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через повреждённую изоляцию. Уставка срабатывания 300 мА оптимальна для защиты цепей питания оборудования, где требуется баланс между чувствительностью и отказоустойчивостью. Применяется в промышленных распределительных щитах: на входе в оборудование, на участках с высокой нагрузкой, в системах конвейеров, насосов, компрессоров. Не используется в жилых помещениях - там требуются устройства с уставкой 30 мА.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для промышленных сетей)
• Номинальный ток: 32 А - допустимый постоянный ток без срабатывания
• Дифференциальный ток: 300 мА - порог срабатывания при утечке
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Номинальное напряжение: 400 В - для трёхфазных сетей 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен отключить ток КЗ до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Наличие нейтрального проводника: да - ноль проходит через аппарат и отключается вместе с фазами
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; устанавливается внутри щита
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Модульная ширина: 4,9 модулей - занимает ~44 мм в ширину
• Глубина монтажа: 72,1 мм - учитывать при планировании глубины щита
• Максимальное сечение кабеля: 35 мм2 - можно подключать мощные медные кабели
• Диапазон рабочих температур: от -25 до +40 C - работает в неотапливаемых цехах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010

Совместимость и монтаж

АД-14 устанавливается на DIN-рейку типа 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2. Нейтральный проводник обязательно подключается - без него устройство не будет работать. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение. Обеспечьте свободный доступ к рычагу включения/выключения. Устройство совместимо со всеми стандартными щитами, использующими модульную систему IEK KARAT. Одновременно можно использовать шину или гибкий многожильный провод - зажимы поддерживают оба варианта.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, что гарантирует надёжность срабатывания при утечке тока. Индикатор срабатывания позволяет визуально определить причину отключения - дифференциальный ток или сверхток. Отключение происходит быстрее 0,3 секунды при достижении порога 300 мА. Устройство не защищает от импульсных перенапряжений - для этого нужны дополнительные ограничители.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Защита от сверхтоков реализована в каждом полюсе - исключает риск выхода из строя одного элемента
• Предельная отключающая способность 4,5 кА - достаточна для большинства промышленных точек ввода
• Поддержка двух видов подключения (шиной и гибким проводом) - удобно при сборке щитов
• Работоспособность при снижении напряжения до 50 В - сохраняет защиту даже при просадках
• Срок службы 15 лет - долговечность при регулярной эксплуатации

Ограничения применения

• Не применяется в жилых домах - уставка 300 мА слишком высока для защиты человека
• IP20 не допускает установку вне закрытого щита - запрещено в сырых, пыльных или открытых местах
• Не защищает от постоянного тока утечки - только от переменного (AC)
• Не предназначена для защиты от импульсных перенапряжений - нужен дополнительный SPD
• Работает только при наличии нулевого провода - нельзя применять в IT-системах без нуля
• Температурный диапазон ограничен - не подходит для экстремальных климатических зон (например, Северный Круг)

Примеры использования

• Главный ввод в промышленный цех с трёхфазным оборудованием
• Щит управления конвейерной линией с несколькими двигателями
• Распределительный щит на складе с крупными осветительными и нагревательными нагрузками
• Защита группы станков с пускателями и частотными преобразователями
• Цепи питания насосных групп в водопроводных станциях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 35 мм2, меньшие значения тоже подходят
• При использовании шины убедитесь, что она плотно прилегает к контактам - плохой контакт вызывает перегрев
• Проверяйте индикатор после каждого срабатывания - если он не показывает “утечка”, возможно, проблема в автоматах, а не в УЗО
• Не устанавливайте рядом с источниками тепла - превышение +40 C снижает срок службы
• При замене старого УЗО на АД-14 учтите его большую глубину (72,1 мм) - может потребоваться доработка щита
• Для тестирования используйте кнопку “T” - она имитирует утечку и проверяет работоспособность без внешних приборов
